Qual é a finalidade de uma unidade de energia hidráulica?

O objetivo principal de uma unidade de energia hidráulica

Um unidade de energia hidráulica (HPU) existe para um propósito fundamental: para converter energia elétrica ou mecânica em energia hidráulica controlada — fluido pressurizado — que pode ser transmitido, direcionado e usado para realizar trabalhos mecânicos úteis à distância. É a fonte central de energia de qualquer sistema hidráulico, gerando o fluxo e a pressão que os atuadores, motores e cilindros precisam para mover cargas, manter posições ou aplicar forças que seriam impraticáveis ​​ou impossíveis com meios puramente mecânicos ou elétricos.

Em termos práticos, uma unidade de energia hidráulica recebe energia elétrica de um motor, utiliza uma bomba para pressurizar o fluido hidráulico e fornece esse fluido através de válvulas de controle para onde quer que seja necessário realizar trabalho – seja levantando uma prensa de 500 toneladas, dirigindo uma escavadeira de construção, fixando uma peça usinada ou estendendo o trem de pouso de uma aeronave comercial. A HPU não realiza o trabalho sozinha; fornece a infraestrutura de energia e controle que torna o trabalho possível.

Sem uma unidade de energia hidráulica, os atuadores, cilindros e motores hidráulicos de um sistema não teriam fonte de energia. A HPU é para um circuito hidráulico o que uma fonte de alimentação é para um sistema eletrônico – ela define o envelope de energia disponível, define a faixa de pressão operacional e determina a rapidez e a precisão com que o sistema pode responder.

O que uma unidade de energia hidráulica realmente faz: a análise funcional

A finalidade de uma unidade de energia hidráulica pode ser dividida em várias funções funcionais distintas que ela desempenha simultaneamente em qualquer sistema hidráulico.

Conversão de Energia

A principal tarefa da HPU é a conversão de energia. Um motor elétrico - normalmente classificado em qualquer lugar 0,5 kW para pequenas unidades de bancada até mais de 1.000 kW para grandes sistemas industriais - aciona uma bomba hidráulica. A bomba converte a energia mecânica rotacional do motor em energia hidráulica na forma de fluxo sob pressão. Esta energia pode então ser transportada através de mangueiras e tubos por distâncias consideráveis ​​e convertida novamente em trabalho mecânico sempre que necessário.

Armazenamento e condicionamento de fluidos

O reservatório integrado na unidade de energia hidráulica armazena o fluido de trabalho - normalmente entre 10 e 2.000 litros dependendo do tamanho do sistema – e permite que ele esfrie, purgue e assente antes de entrar novamente na bomba. A HPU também abriga o sistema de filtragem que mantém o fluido limpo e, muitas vezes, um trocador de calor para manter a temperatura ideal do fluido. Esta função de condicionamento é crítica: a limpeza e a temperatura do fluido afetam diretamente a vida útil de cada componente posterior.

Regulação de Pressão e Segurança

A HPU contém uma válvula de alívio de pressão que limita a pressão máxima do sistema, evitando danos por sobrecarga à bomba, válvulas, atuadores e tubulação. Na maioria dos sistemas hidráulicos industriais, esta pressão máxima é definida entre 150 e 350 barras , embora os sistemas de alta pressão em aplicações aeroespaciais, de testes e especializadas possam exceder 700 barras . A função de regulação de pressão garante que o sistema não pode exceder os limites de projeto, independentemente das exigências do circuito a jusante.

Controle e Distribuição de Fluxo

As modernas unidades de energia hidráulica incorporam válvulas de controle direcional, válvulas proporcionais ou servoválvulas que distribuem fluido pressurizado para atuadores específicos em sequências específicas e em taxas de fluxo controladas. Esta função de controle determina a velocidade, força e direção de cada movimento no sistema. Uma única HPU pode fornecer simultaneamente vários circuitos, cada um com requisitos independentes de pressão e vazão, usando blocos coletores e conjuntos de válvulas montados diretamente na unidade.

Por que as unidades de energia hidráulica são usadas em vez de outras tecnologias de energia

A finalidade de uma unidade de energia hidráulica fica mais clara quando você entende por que a hidráulica é escolhida em vez de atuadores elétricos, pneumáticos ou acionamentos puramente mecânicos para aplicações específicas. Cada tecnologia tem seu domínio, e a hidráulica — especificamente o sistema acionado por HPU — domina onde quer que alta densidade de força, controle preciso e confiabilidade sob carga pesada sejam necessários simultaneamente.

Densidade de força e potência

Os sistemas hidráulicos geram forças que são difíceis ou impraticáveis de serem combinadas com motores elétricos de tamanho e peso comparáveis. Um cilindro hidráulico com O furo de 100 mm operando a 250 bar produz aproximadamente 196 kN (cerca de 20 toneladas) de força de um componente pesando alguns quilogramas. Um atuador linear elétrico produzindo a mesma força seria substancialmente mais pesado e maior. Essa densidade de força é a razão pela qual as unidades de energia hidráulica são padrão em aplicações como prensas de metal, máquinas de moldagem por injeção e equipamentos de construção pesada.

Retenção de carga sem consumo contínuo de energia

Um hydraulic cylinder with a blocked port holds its load indefinitely without consuming energy, because incompressible fluid cannot escape through a closed valve. This capability is essential in applications like clamping fixtures, lifting platforms, and hydraulic jacks that must hold a load for extended periods. An electric servo motor holding the same load would require continuous current — generating heat and consuming power even when stationary.

Proteção contra sobrecarga

A válvula de alívio de pressão em uma unidade de energia hidráulica fornece proteção inerente contra sobrecarga. Se o sistema encontrar uma carga que exceda a pressão definida, a válvula de alívio abre e o atuador simplesmente para – nenhum componente é danificado. Motores elétricos e acionamentos mecânicos normalmente exigem esquemas de proteção mais complexos para atingir o mesmo nível de tolerância a falhas.

Transmissão Remota de Energia

Uma HPU pode alimentar atuadores localizados a muitos metros de distância por meio de mangueiras flexíveis, possibilitando colocar a fonte de energia em um local conveniente e protegido enquanto os atuadores operam em ambientes agressivos, inacessíveis ou com risco de explosão. Em plataformas de perfuração offshore, por exemplo, uma única unidade de energia hidráulica no convés principal pode controlar válvulas e atuadores no fundo do mar centenas de metros abaixo da superfície através de longas mangueiras umbilicais.

Indústrias e aplicações onde as unidades de energia hidráulica atendem a uma finalidade crítica

A unidade de energia hidráulica é uma das peças de equipamento industrial mais universalmente aplicadas em praticamente todos os setores que envolvem maquinaria pesada, movimento de precisão ou grande geração de força. Compreender onde as HPUs são implantadas esclarece por que sua finalidade é tão amplamente relevante.

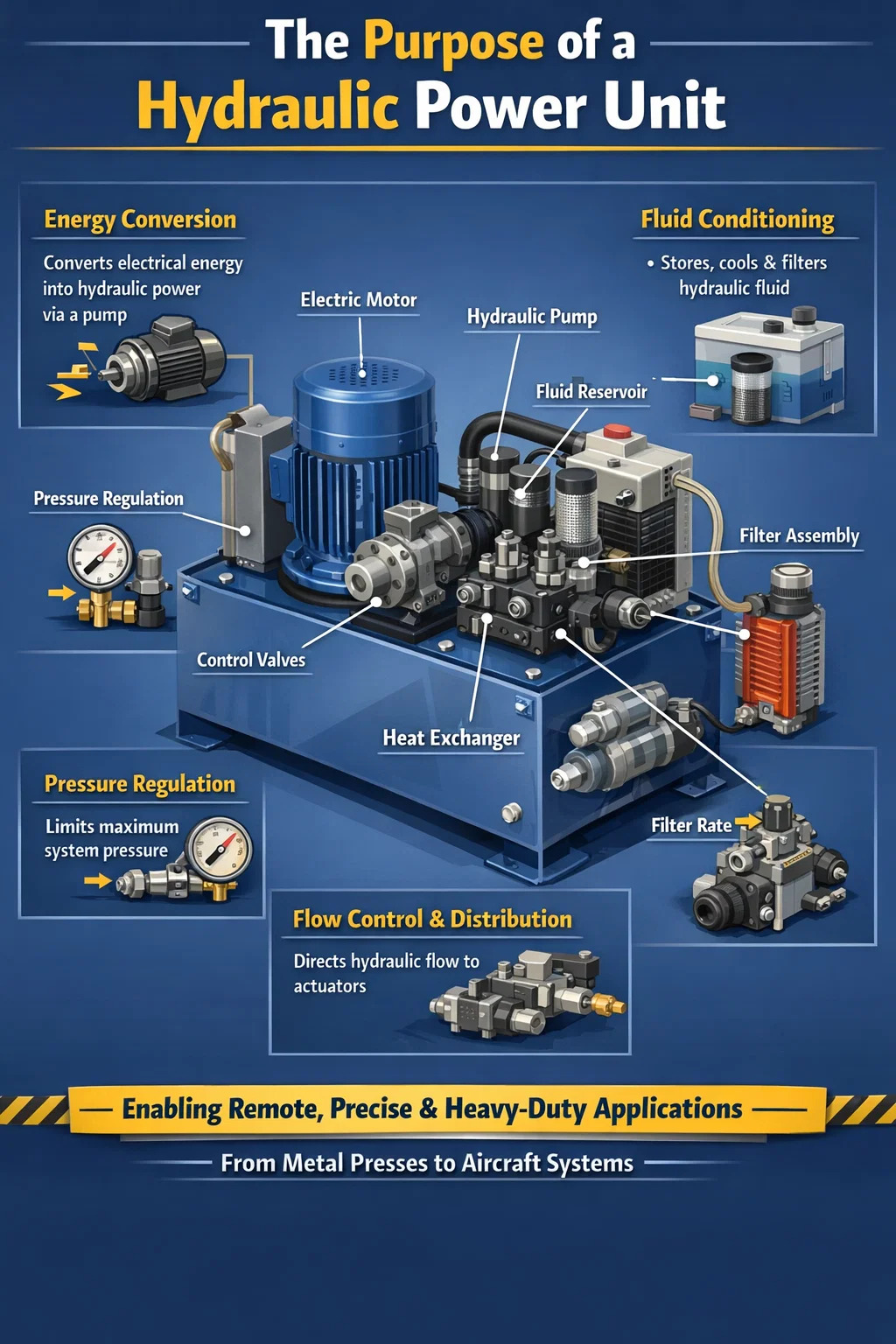

A finalidade de cada componente principal dentro de uma unidade de energia hidráulica

A unidade hidráulica atinge o seu propósito através de um conjunto de componentes cuidadosamente integrado. Cada um tem uma função específica, e entendê-los ajuda a esclarecer por que a HPU foi projetada dessa maneira.

Motor Elétrico

O motor fornece a energia do motor principal. A maioria das HPUs industriais usa motores de indução CA trifásicos por sua confiabilidade, simplicidade e disponibilidade em uma ampla faixa de potência. O eixo de saída do motor acopla-se diretamente à bomba. O tamanho do motor determina a potência hidráulica máxima que a unidade pode fornecer. Em projetos modernos com eficiência energética, um inversor de velocidade variável controla o motor para adequar a saída à demanda em tempo real, reduzindo significativamente o desperdício de energia em cargas parciais.

Bomba Hidráulica

A bomba é o coração da unidade hidráulica. Ele retira fluido do reservatório e o empurra para dentro do circuito do sistema sob pressão. As bombas de engrenagens são usadas em aplicações de baixa pressão e sensíveis ao custo. As bombas de palhetas proporcionam uma operação mais silenciosa. As bombas de pistão – tanto do tipo axial quanto radial – são usadas em aplicações de alta pressão, alta eficiência ou deslocamento variável. O deslocamento da bomba é especificado em centímetros cúbicos por revolução (cc/rev) e, a uma determinada velocidade do eixo, isso determina diretamente a vazão que a HPU pode fornecer.

Reservatório

O reservatório armazena fluido hidráulico e serve a vários propósitos secundários: permite que as bolhas de ar escapem, fornece um amortecedor térmico para absorver o calor do sistema e dá tempo para que a contaminação por partículas se assente antes que o fluido recircule. A regra prática padrão é dimensionar o reservatório em 3 a 5 vezes a vazão da bomba por minuto , embora aplicações de alto calor possam exigir tanques maiores ou resfriamento suplementar.

Válvula de alívio de pressão

Esta válvula é o principal dispositivo de segurança do sistema. Abre automaticamente quando a pressão excede o limite predefinido, desviando o excesso de fluxo de volta ao reservatório. Sem ele, um atuador bloqueado ou cilindro travado faria com que a pressão subisse até que um tubo, mangueira ou componente falhasse. A válvula de alívio não é um componente de controle — é um dispositivo de proteção — e uma HPU adequadamente projetada raramente deve ativá-la durante a operação normal.

Conjunto de filtro

A limpeza do fluido hidráulico é um dos fatores mais críticos na longevidade do sistema. Os filtros na HPU — normalmente na linha de retorno, na linha de pressão ou em ambas — removem a contaminação por partículas antes que ela possa danificar o interior da bomba, os carretéis das válvulas e as vedações do cilindro. A maioria das HPUs industriais visam um nível de limpeza de fluidos de ISO 4406 classe 14/16/11 a 16/18/13 , usando filtros com classificações absolutas de 3–10 mícrons.

Trocador de calor

As perdas de energia no sistema hidráulico manifestam-se como calor no fluido. Sem um trocador de calor, a temperatura do fluido aumentaria continuamente até que as vedações se degradassem, a viscosidade caísse e o desgaste dos componentes acelerasse. Os trocadores de calor refrigerados a ar ou a água são dimensionados para dissipar a carga de calor esperada - normalmente 25% a 40% da potência de entrada em um circuito convencional de bomba fixa — e manter a temperatura do fluido entre 40°C e 60°C.

Válvulas de controle e bloco coletor

Válvulas de controle direcional, válvulas proporcionais, válvulas redutoras de pressão e válvulas de controle de fluxo são frequentemente montadas em um bloco coletor integrado na HPU. Esses componentes direcionam o fluido pressurizado para o atuador correto, com a pressão e vazão corretas, sob comando de um PLC, controle manual ou controlador de sequência automática. A abordagem montada em coletor reduz as conexões de tubos, minimiza os pontos de vazamento e mantém o sistema compacto.

Como uma unidade de energia hidráulica atende a propósitos de precisão e automação

Além das aplicações de força bruta, a unidade de energia hidráulica atende a um propósito de precisão na fabricação automatizada e no controle de processos. Com tecnologia de válvula proporcional ou servo, os sistemas acionados por HPU podem controlar a posição do atuador dentro de ±0,01 mm e forçar para dentro 1% do ponto de ajuste — níveis de desempenho que tornam a hidráulica competitiva com servoacionamentos elétricos em muitas aplicações de uso intensivo de força.

Em um sistema servo-hidráulico moderno, um controlador de circuito fechado compara continuamente a posição real do atuador (medida por um transdutor linear) com a posição comandada e ajusta a abertura da servoválvula de acordo, corrigindo distúrbios de carga e variações de fluxo em tempo real. Esse recurso de circuito fechado é usado em:

• Máquinas de teste de materiais que devem aplicar perfis de força precisos às amostras de teste
• Simuladores de voo que reproduzem sinais de movimento para treinamento de pilotos
• Plataformas de testes sísmicos que agitam componentes estruturais para simular cargas sísmicas
• Umutomotive fatigue test stands that apply road load spectra to vehicle components
• Prensas de forjamento industriais com posição de aríete programável e perfis de força

Em cada uma dessas aplicações, a unidade de potência hidráulica é o que torna possível a força e o movimento. A servoválvula e o controlador determinam a precisão; a HPU determina a capacidade de energia.

Unidades de energia hidráulica centralizadas versus descentralizadas: diferentes finalidades para diferentes arquiteturas

A forma como uma unidade de energia hidráulica é implantada dentro de uma instalação ou máquina depende da finalidade específica que ela precisa servir. Existem duas abordagens arquitetônicas fundamentais, cada uma adequada a diferentes requisitos.

Unidades Hidráulicas Centralizadas

Um single large HPU serves multiple machines or workstations through a ring main or branched distribution system. This approach is used in large manufacturing plants where many machines need hydraulic power simultaneously. The advantage is that one unit, one set of controls, and one maintenance point serve the whole facility. A centralized HPU for an automotive body shop might be rated at 500 kW ou mais , fornecendo dezenas de estações de soldagem e fixação. A desvantagem é que uma falha afeta todas as máquinas a jusante simultaneamente e longos trechos de tubulação introduzem perdas de pressão.

Unidades Hidráulicas Descentralizadas (Montadas em Máquinas)

Cada máquina ou célula de processo possui sua própria HPU dedicada, dimensionada especificamente para os requisitos da máquina. Este é o arranjo mais comum na fabricação moderna porque proporciona independência – a falha da HPU de uma máquina não afeta outras – e permite que cada unidade seja otimizada para seu ciclo de trabalho e requisitos de pressão específicos. HPUs compactas nesta categoria variam de Unidades de bancada de 0,5 kW para pequenos equipamentos de teste até Unidades de 200 kW para grandes máquinas de moldagem por injeção ou fundição sob pressão.

Unidades Hidráulicas Portáteis e de Aluguel

As HPUs portáteis atendem a um propósito específico em manutenção, construção e resposta a emergências: fornecer energia hidráulica sob demanda onde não existe instalação fixa. As ferramentas de resgate hidráulicas (as “mandíbulas da vida”) são alimentadas por HPUs portáteis. As equipes de construção de dutos usam unidades portáteis para acionar dobradores e crimpadores de tubos hidráulicos. As equipes de manutenção os utilizam para operar torquímetros hidráulicos em grandes juntas flangeadas onde a energia não está disponível. Essas unidades são normalmente movidas por motores a diesel ou gasolina, em vez de elétricas, permitindo a operação em locais remotos ou fora da rede.

A finalidade de uma unidade de energia hidráulica em sistemas críticos para a segurança

Em aplicações críticas de segurança, a unidade de energia hidráulica serve um propósito que vai além de simplesmente acionar o movimento – ela deve fornecer operação garantida e à prova de falhas em condições de falha. Isto é particularmente importante em três áreas.

Sistemas de desligamento de emergência em petróleo e gás

Unidades de energia hidráulica em instalações de petróleo e gás acionam válvulas de desligamento de emergência (ESD) e sistemas de prevenção de explosão (BOP). Essas HPUs devem ser capazes de acionar válvulas grandes de forma rápida e confiável sob condições de falha, inclusive durante falhas de energia. Os bancos de acumuladores carregados pela HPU armazenam energia hidráulica suficiente para operar todas as válvulas de emergência várias vezes, mesmo se a fonte de energia primária for perdida. Em instalações offshore, as HPUs de controle BOP são projetadas para UmPI 16D ou padrões equivalentes com redundância total.

Umircraft Hydraulic Systems

As aeronaves comerciais transportam múltiplas unidades de energia hidráulica independentes – normalmente dois ou três sistemas, cada um com sua própria bomba (acionada por motor, elétrica ou pneumática), reservatório e circuito – para que uma falha em um sistema não comprometa o controle de voo. O Boeing 737, por exemplo, possui dois sistemas hidráulicos independentes, cada um capaz de operar os controles primários de voo de forma independente. O objetivo de cada HPU neste contexto é tanto redundância e tolerância a falhas quanto geração de energia.

Prensas dobradeiras e guilhotinas industriais

Prensas dobradeiras hidráulicas e máquinas de corte usam HPUs para acionar aríetes com forças que podem causar ferimentos graves se não forem controladas. A HPU nessas máquinas incorpora válvulas de contrapeso, sistemas de válvula de segurança de canal duplo e monitoramento de posição para garantir que o aríete só possa se mover em velocidades controladas e não possa cair livremente no caso de falha da mangueira ou da válvula. A função de controle de segurança da HPU é tão importante quanto a função de fornecimento de energia.

O que determina o tamanho e as especificações de uma unidade de energia hidráulica

A seleção de uma unidade de energia hidráulica para uma determinada finalidade requer a adequação das especificações da unidade às demandas da aplicação. Os principais parâmetros que definem o que uma HPU precisa entregar são:

• Pressão operacional: A pressão máxima do sistema exigida pelo atuador mais exigente, mais uma margem de 10–15%. A maioria dos sistemas industriais fica entre 150 e 350 bar.
• Taxa de fluxo: A demanda total de fluxo simultâneo de todos os atuadores ativos. Se um cilindro com diâmetro interno de 100 mm precisar se estender a 100 mm/s, ele precisará de aproximadamente 47 L/min de vazão.
• Ciclo de trabalho: Com que frequência e por quanto tempo o sistema fica sob carga total. Uma HPU de serviço contínuo é dimensionada e resfriada de maneira diferente daquela usada em rajadas curtas com longos períodos de inatividade.
• Número de circuitos: Quantos atuadores ou funções independentes a HPU deve atender simultaneamente e se eles têm requisitos de pressão ou fluxo diferentes.
• Meio Ambiente: Faixa de temperatura operacional, exposição a água, poeira ou atmosferas corrosivas e se a unidade deve atender à ATEX ou outras classificações de áreas perigosas.
• Requisitos de controle: Se a HPU precisa de controle liga/desliga simples, controle proporcional de pressão e fluxo ou controle servo de circuito fechado completo com realimentação de posição e força.

Acertar essa especificação é fundamental para que a HPU cumpra sua finalidade de maneira confiável. Uma unidade subdimensionada superaquecerá e falhará prematuramente. Uma unidade superdimensionada desperdiça energia e capital. A engenharia adequada da especificação da HPU é a base de um sistema hidráulico bem-sucedido.

A evolução do propósito das unidades de energia hidráulica na indústria moderna

A finalidade da unidade de energia hidráulica permaneceu constante – converter e fornecer energia hidráulica controlada – mas a forma como essa finalidade é cumprida evoluiu significativamente com os avanços na eletrônica, nos materiais e na tecnologia de fluidos.

As HPUs modernas incorporam cada vez mais sensores habilitados para IoT que monitoram continuamente a temperatura do fluido, a pressão, a saída do fluxo da bomba, a pressão diferencial do filtro e o consumo de corrente do motor. Esses dados alimentam algoritmos de manutenção preditiva que podem detectar o desenvolvimento de desgaste da bomba, bloqueio de filtro ou contaminação de fluidos semanas antes de causarem uma falha. Uma planta com 50 HPUs conectadas em rede a um sistema de monitoramento central pode alcançar Reduções de 40 a 60% no tempo de inatividade não planejado em comparação com cronogramas de manutenção baseados em tempo.

Atuadores eletro-hidráulicos (EHAs) – unidades independentes que combinam um pequeno motor elétrico, bomba e atuador em um único pacote – estão começando a substituir os circuitos convencionais alimentados por HPU em algumas aplicações, especialmente em máquinas aeroespaciais e móveis, onde o peso e o espaço de instalação são escassos. No entanto, para aplicações industriais de alta potência, multi-atuadores ou de serviço contínuo, a unidade de energia hidráulica centralizada continua a ser a solução mais prática e económica e espera-se que assim continue num futuro próximo.

A introdução de água-glicol, éster sintético e fluidos hidráulicos resistentes ao fogo também expandiu os ambientes nos quais as HPUs podem operar com segurança – especialmente em fundições, instalações de fundição sob pressão e mineração subterrânea, onde o risco de incêndio torna o óleo mineral inadequado. Nessas configurações, a HPU atende ao mesmo propósito fundamental, mas com uma especificação de fluido escolhida para atender aos regulamentos de segurança sem sacrificar o desempenho.
