Como funciona uma unidade de energia hidráulica: guia completo

Como funciona uma unidade de energia hidráulica: a resposta curta

Um unidade de energia hidráulica (HPU) funciona usando um motor elétrico ou motor de combustão para acionar uma bomba hidráulica, que retira fluido de um reservatório e o pressuriza. Esse fluido pressurizado é então direcionado através de válvulas de controle para atuadores – cilindros ou motores hidráulicos – que convertem a energia do fluido em força mecânica ou movimento. Assim que o fluido completa seu trabalho, ele retorna ao reservatório, onde é filtrado e resfriado antes que o ciclo se repita.

Este processo em circuito fechado permite que uma unidade compacta gere uma força enorme. Uma HPU industrial padrão operando em 3.000 PSI (207 bar) pode fornecer dezenas de milhares de libras de força de empurrar ou puxar através de um cilindro relativamente pequeno, razão pela qual os sistemas hidráulicos continuam a ser a escolha dominante em equipamentos pesados, prensas de fabricação, suporte terrestre aeroespacial e aplicações marítimas.

Componentes principais de um Unidade de energia hidráulica

A compreensão de como funciona uma unidade de energia hidráulica começa com o conhecimento do que cada componente principal faz. Cada HPU — desde uma unidade de bancada de 1 galão até uma unidade de energia industrial de 500 galões — contém os mesmos blocos de construção fundamentais.

Reservatório (Tanque Hidráulico)

O reservatório armazena o suprimento de fluido hidráulico. Não é simplesmente um contêiner passivo. Um reservatório bem projetado permite que o ar arrastado escape do fluido de retorno, fornece área de superfície suficiente para dissipação de calor e usa defletores internos para separar a linha de retorno da entrada de sucção da bomba. Esta separação evita que o fluido de retorno quente e arejado entre novamente na bomba. As regras práticas de dimensionamento de tanques sugerem um volume de fluido igual a três a cinco vezes a vazão por minuto da bomba , embora os sistemas com ciclos de trabalho elevados muitas vezes exijam mais.

Motor principal (motor elétrico ou motor)

O motor principal fornece a energia mecânica que aciona a bomba. Em aplicações industriais e estacionárias, um motor elétrico CA trifásico é padrão, normalmente variando de 1 HP para pequenas prensas a mais de 200 HP para grandes linhas de prensas hidráulicas ou máquinas de moldagem por injeção. Os equipamentos móveis — escavadeiras, minicarregadeiras, guindastes — utilizam o motor diesel do veículo como motor principal, com uma tomada de força (PTO) conectando-o à bomba hidráulica.

Bomba Hidráulica

A bomba é o coração da unidade hidráulica. Não cria pressão – cria fluxo. A pressão só se desenvolve quando esse fluxo encontra resistência (uma carga). Três tipos de bombas dominam:

• Bombas de engrenagem: Simples, acessível e tolerante à contaminação. Deslocamento fixo. Comum em divisores de toras, caminhões basculantes e unidades de energia de baixo custo. Eficiência típica: 80–85%.
• Bombas de palhetas: Operação mais silenciosa e boa eficiência volumétrica. Usado em máquinas-ferramentas e equipamentos industriais que exigem desempenho suave e de baixo ruído.
• Bombas de pistão: Capacidade de alta pressão (até 6.000 PSI e além), opções de deslocamento variável e alta eficiência (90–95%). A escolha padrão para aplicações exigentes como prensas hidráulicas, moldagem por injeção e aeroespacial.

Válvulas de controle

As válvulas de controle controlam para onde o fluido vai, a velocidade com que ele se move e quanta pressão é permitida. As três categorias principais são:

• Válvulas de controle direcional (DCVs): Determine qual porta do atuador recebe fluido pressurizado e qual retorna ao tanque. DCVs operados por solenóide permitem controle remoto ou automatizado.
• Válvulas de controle de pressão: Inclui válvulas de alívio (que definem o limite máximo de pressão do sistema), válvulas redutoras de pressão e válvulas de sequência. Uma válvula de alívio é um dispositivo de segurança crítico – sem ela, um atuador bloqueado pode aumentar a pressão até que algo falhe catastroficamente.
• Válvulas de controle de fluxo: Regule a velocidade do atuador restringindo ou medindo o fluxo de fluido. É assim que os operadores controlam a velocidade de extensão e retração dos cilindros.

Umctuators

Umctuators are the output devices that convert hydraulic fluid power back into mechanical work. Cilindros hidráulicos produzir força e movimento linear - estendendo ou retraindo uma haste. Motores hidráulicos produzir movimento rotativo e torque. A escolha depende inteiramente do tipo de movimento que a aplicação exige.

Sistema de Filtragem

A contaminação é a causa número um de falha de componentes hidráulicos – pesquisas da indústria atribuem consistentemente 70–80% das falhas hidráulicas à contaminação de fluidos. Os filtros são posicionados na sucção (para proteger a bomba), na pressão (para proteger os componentes a jusante) e no retorno (para limpar o fluido antes que ele entre novamente no reservatório). As classificações do filtro são expressas em mícrons; a maioria dos sistemas visa um nível de limpeza ISO 4406 Classe 16/14/11 ou melhor.

Trocador de calor ou refrigerador

Os sistemas hidráulicos geram calor – aproximadamente 25–30% da potência de entrada normalmente é perdido como calor em um sistema padrão. O fluido operando acima de 82°C (180°F) degrada-se rapidamente, acelerando o desgaste e a oxidação da vedação. Os resfriadores de jato de ar ou trocadores de calor resfriados a água mantêm a temperatura do fluido dentro da faixa operacional recomendada, normalmente 100°F a 140°F (38°C a 60°C) .

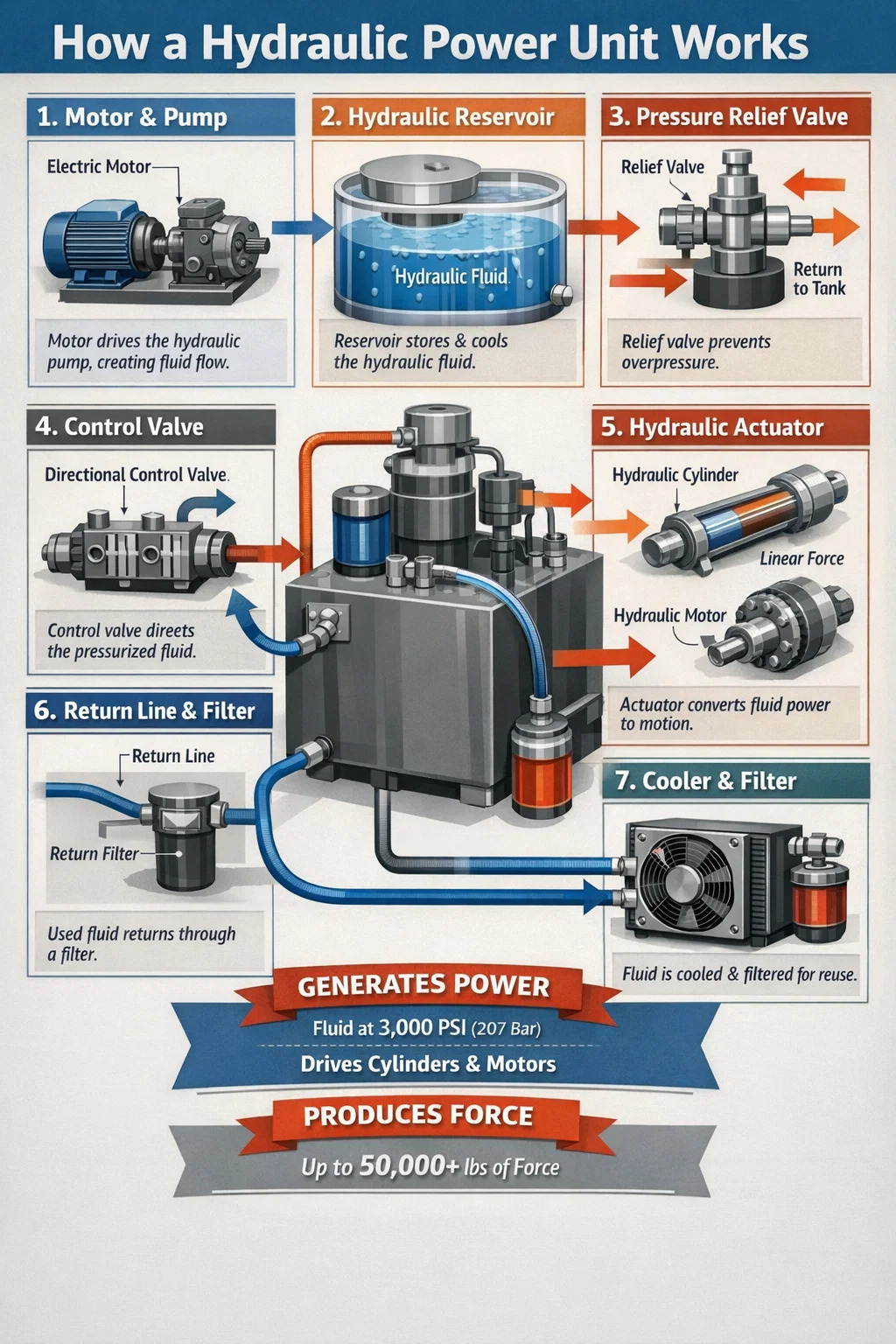

Ciclo operacional passo a passo de uma unidade de energia hidráulica

A divisão do ciclo operacional deixa claro exatamente como uma unidade de energia hidráulica funciona do início ao fim:

1. O motor dá partida, a bomba gira: O motor principal gira a bomba. A geometria interna da bomba – dentes de engrenagem engrenados, pistões giratórios ou palhetas deslizantes – cria câmaras de expansão e contração que extraem fluido do reservatório através da linha de sucção.
2. Pressuriza fluido: A bomba força o fluido para dentro da linha de pressão a uma vazão determinada pelo deslocamento da bomba e pelas RPM. A pressão aumenta à medida que o fluido encontra resistência – o peso de uma carga, uma válvula fechada ou a força necessária para mover um atuador.
3. A válvula de alívio mantém o limite do sistema: Se a pressão exceder a configuração da válvula de alívio (por exemplo, 3.000 PSI), a válvula abre e desvia o excesso de fluxo de volta ao tanque, protegendo todos os componentes.
4. A válvula direcional direciona o fluido: Umn operator or control system energizes a solenoid, shifting the directional valve. Pressurized fluid is directed to one port of a cylinder or motor.
5. Umctuator moves: A pressão do fluido agindo na área do pistão cria força (Força = Pressão × Área). Um cilindro com diâmetro de 4 polegadas a 2.500 PSI produz aproximadamente 31.400 lbf de força de impulso .
6. O fluido de retorno flui de volta: O fluido deslocado do lado oposto do atuador retorna através da válvula direcional e da linha de retorno para o reservatório, passando pelo filtro de retorno.
7. O fluido é resfriado e filtrado: No reservatório, o fluido assenta, libera o ar arrastado e é resfriado. Está então pronto para ser puxado de volta para a linha de sucção para o próximo ciclo.

Tipos de unidades de energia hidráulica e suas diferenças operacionais

Nem todas as unidades hidráulicas funcionam da mesma maneira internamente. As escolhas de design afetam significativamente o desempenho, a eficiência e a adequação da aplicação.

Sistemas de bombas de deslocamento variável

Em uma HPU de deslocamento variável, a bomba ajusta automaticamente seu fluxo de saída para atender à demanda do sistema. Quando um atuador mantém a posição e nenhum movimento é necessário, a bomba descarrega e fornece apenas o fluxo suficiente para manter a pressão. Isto reduz drasticamente a geração de calor e o consumo de energia em comparação com sistemas de deslocamento fixo que desviam continuamente o excesso de fluxo através da válvula de alívio. Sistemas de deslocamento variável bem implementados podem reduzir o consumo de energia em 30–50% versus projetos comparáveis de deslocamento fixo.

HPUs com acionamento de velocidade variável

Em vez de variar o deslocamento da bomba, uma unidade de potência hidráulica VSD varia a velocidade do motor através de um inversor de frequência variável (VFD). Quando a demanda cai, o motor desacelera em vez de a bomba desviar o fluxo. Esses sistemas são cada vez mais populares em instalações industriais modernas porque reduzem os custos de energia e os níveis de ruído – uma HPU acionada por VSD em modo inativo pode operar em abaixo de 65 dB(A) , em comparação com 75–80 dB(A) para uma unidade convencional em velocidade máxima.

Fluido hidráulico: o meio que faz tudo funcionar

O fluido hidráulico faz muito mais do que transmitir pressão. Ele lubrifica todos os componentes internos da bomba e do motor, afasta o calor dos pontos de atrito, evita a corrosão e veda as folgas entre as peças móveis. Selecionar e manter o fluido certo é tão importante quanto selecionar a bomba certa.

Viscosidade e seu impacto

A viscosidade é a propriedade de fluido mais importante em um sistema hidráulico. ISO VG 46 o óleo mineral é a escolha mais comum para HPUs industriais que operam em ambientes de temperatura normal. Uma viscosidade muito baixa causa aumento de vazamento interno da bomba e desgaste acelerado. A viscosidade muito alta aumenta a resistência, gera mais calor e pode fazer a bomba morrer de fome em partidas a frio. A maioria dos sistemas especifica uma faixa de viscosidade de 25–54 cSt em temperatura operacional .

Tipos de fluidos usados em unidades de energia hidráulica

• Óleo mineral: Padrão para a maioria das aplicações industriais e móveis. Boa lubricidade, amplamente disponível e econômica. Não é adequado onde o risco de incêndio é significativo.
• Fluidos resistentes ao fogo (HFA, HFB, HFC, HFD): Necessário em siderúrgicas, operações de fundição sob pressão e outros ambientes de alta temperatura. Os tipos água-glicol e ésteres sintéticos são os mais comuns.
• Fluidos biodegradáveis: À base de éster vegetal ou polialquilenoglicol (PAG). Obrigatório em aplicações ambientalmente sensíveis – equipamentos florestais, plataformas offshore, construção de hidrovias.
• Fluidos de éster fosfato: Utilizado em sistemas hidráulicos de aviação comercial por sua excelente resistência ao fogo e estabilidade em altas pressões operacionais (até 3.000 PSI em sistemas de aeronaves).

Aplicações comuns que dependem de unidades de energia hidráulica

A razão pela qual as unidades de energia hidráulica são usadas em tantos setores se resume a uma vantagem fundamental: nenhuma outra tecnologia oferece densidade de força comparável ao mesmo custo . Uma unidade de energia hidráulica de 10 HP pode gerar mais de 50.000 lbf de força através de um cilindro modesto. Um atuador linear elétrico com capacidade de força equivalente custaria várias vezes mais e ocuparia muito mais espaço.

Fabricação Industrial

As prensas hidráulicas são a espinha dorsal da estamparia, forjamento e conformação de metais. Uma prensa hidráulica de 500 toneladas usa uma HPU que fornece fluxo de 3.000 a 5.000 PSI para desenvolver a tonelagem necessária para formar componentes de aço. As máquinas de moldagem por injeção usam HPUs para gerar a força de fixação – comumente 100 a 6.000 toneladas — que mantém as metades do molde unidas durante a injeção de plástico.

Construção e Equipamentos Móveis

Cada escavadeira, escavadeira e guindaste depende de energia hidráulica. Uma escavadeira de tamanho médio (classe de 20 toneladas) normalmente carrega uma HPU que fornece 50–80 galões por minuto a 5.000 PSI para acionar as funções de lança, braço, caçamba e giro simultaneamente. O pacote compacto de uma HPU permite que toda essa potência seja empacotada dentro da estrutura giratória da máquina.

Umerospace and Defense

Aeronaves comerciais usam unidades de energia hidráulica a bordo – geralmente chamadas de unidades de energia hidráulica – para operar superfícies de controle de voo, trem de pouso e reversores de empuxo. O sistema hidráulico de um Boeing 737 opera a 3.000 PSI e usa dois sistemas de bombas independentes acionados por motor, além de bombas elétricas de reserva. Os veículos militares usam HPUs para rotação da torre, nivelamento da suspensão e posicionamento do sistema de armas.

Marítimo e Offshore

Sistemas de direção de navios (diretores hidráulicos do tipo aríete), guindastes de convés, guinchos de âncora e sistemas de prevenção de explosão offshore (BOP), todos usam HPUs dedicadas. Os sistemas de controle BOP submarinos usam HPUs capazes de operar em 5.000 PSI , com bancos acumuladores garantindo capacidade de fechamento de emergência mesmo em caso de falha na fonte de alimentação principal.

Manuseio e Elevação de Materiais

Niveladores de doca, elevadores tipo tesoura, guinchos de veículos e compactadores de caminhões de lixo usam HPUs de pequeno a médio porte. Um elevador automotivo de dois postes avaliado para 10.000 libras normalmente usa um 2 HP, HPU de 2 galões operando a 2.500–3.000 PSI — demonstrando como uma unidade modesta pode suportar cargas substanciais quando o dimensionamento adequado do cilindro é aplicado.

Pressão, fluxo e potência: a física por trás da força hidráulica

Um practical grasp of the underlying physics helps operators and engineers size systems correctly and diagnose problems effectively.

Lei de Pascal é o princípio fundamental: a pressão aplicada a um fluido confinado é transmitida igualmente em todas as direções ao longo do fluido. Isto é o que permite que uma pequena bomba gere uma força enorme através de um cilindro de grande diâmetro – a pressão é a mesma na saída da bomba e na face do pistão do cilindro, mas a força é multiplicada pela área maior.

Principais fórmulas hidráulicas que regem o funcionamento de uma unidade de energia hidráulica:

• Força (lbf) = Pressão (PSI) × Área (pol²): Um 5-inch bore cylinder (area = 19.6 in²) at 3,000 PSI generates 58,800 lbf of push force.
• Fluxo (GPM) = Deslocamento (pol³/rev) × RPM ÷ 231: Um gear pump with 1.5 in³/rev displacement at 1,800 RPM delivers approximately 11.7 GPM.
• Potência hidráulica = Pressão (PSI) × Fluxo (GPM) ÷ 1.714: Um system running at 3,000 PSI and 10 GPM requires approximately 17.5 hydraulic horsepower. With typical pump and motor efficiencies, the actual motor draw is roughly 20–22 HP.
• Velocidade do cilindro (pol/min) = Vazão (pol³/min) ÷ Área (pol²): Fluxo mais alto significa movimento mais rápido do atuador; cilindros de diâmetro maior se movem mais lentamente para a mesma vazão.

Problemas comuns em unidades de energia hidráulica e suas causas

Mesmo uma HPU bem projetada desenvolverá problemas com o tempo. Conhecer os sintomas e as causas raiz acelera o diagnóstico e reduz o tempo de inatividade.

Superaquecimento

Temperatura do fluido excedendo 180°F (82°C) é o problema operacional mais comum. As causas incluem um resfriador subdimensionado, aletas do resfriador entupidas, vazamento interno excessivo em componentes desgastados (que converte energia de pressão em calor) ou uma válvula de alívio ajustada muito alta para operação contínua. Cada aumento de 18°F (10°C) acima da faixa de temperatura recomendada duplica aproximadamente a taxa de oxidação do fluido e degradação da vedação.

Desempenho lento ou fraco do atuador

A extensão lenta do cilindro combinada com a pressão normal do sistema geralmente indica um problema de fluxo – bomba desgastada, filtro de sucção entupido ou válvula de corte de sucção parcialmente fechada. Força fraca em fluxo normal sugere pressão insuficiente – verifique o ajuste da válvula de alívio e procure desvio interno do cilindro (vedações do pistão desgastadas). Uma bomba entregando menos de 85% de seu fluxo nominal na pressão operacional normalmente deve ser substituída ou reconstruída.

Ruído excessivo

A cavitação – onde a bomba não consegue receber o fornecimento adequado de fluido – produz um som característico de grito ou rangido. Causa danos rápidos à bomba. As causas incluem um filtro de sucção bloqueado, viscosidade do fluido muito alta para as condições (especialmente na partida a frio) ou uma linha de sucção muito pequena ou muito longa. A aeração, causada pela entrada de ar através de acessórios soltos no lado de sucção, produz um som diferente – mais parecido com um gemido ou chocalho – e causa um comportamento esponjoso do atuador.

Vazamento Externo

Vazamentos de fluido hidráulico são um problema de manutenção e um risco à segurança. As vedações endurecem e racham quando expostas ao calor e fluido contaminado. O fluido hidráulico de alta pressão injetado através da pele a partir de um vazamento em uma mangueira é um emergência médica – pode causar destruição grave dos tecidos, mesmo quando o ferimento inicial parece pequeno. A inspeção regular e a substituição programada das mangueiras (normalmente a cada 4–6 anos, independentemente da aparência) são práticas padrão em programas de manutenção responsável.

A pressão não está aumentando até o ponto de ajuste

Se o sistema não conseguir atingir a configuração de pressão, a válvula de alívio pode estar presa, aberta, ajustada incorretamente ou desgastada. O desgaste interno da bomba, causando desvio excessivo, é outra causa frequente. Verifique primeiro sistematicamente a válvula de alívio – isole-a e teste diretamente a pressão de saída da bomba. Uma boa bomba deve atingir facilmente 110–120% da pressão nominal do sistema em um teste de deadhead antes da válvula de alívio abrir.

Manutenção da unidade de energia hidráulica: o que realmente prolonga a vida útil

Um properly maintained hydraulic power unit can deliver 20.000 horas de vida útil para o reservatório, válvulas e principais componentes estruturais. Bombas em sistemas limpos com fluido bem conservado atingem rotineiramente 10.000–15.000 horas. Sistemas negligenciados podem falhar catastroficamente em 2.000 horas.

• Amostragem e análise de fluidos: Colete amostras de óleo a cada 500–1.000 horas e envie-as para um laboratório de análise de fluidos. A contagem de partículas, o teor de água, a viscosidade e as concentrações de metais de desgaste revelam problemas semanas ou meses antes de se tornarem falhas catastróficas. Esta é a prática de manutenção com maior ROI disponível.
• Substituição do filtro: Substitua os filtros de retorno e de pressão no intervalo recomendado pelo fabricante ou quando os indicadores de pressão diferencial mostrarem restrição – o que ocorrer primeiro. Nunca ignore um filtro para estender os intervalos de troca.
• Manutenção do respirador: O respiro do reservatório evita que poeira atmosférica entre no tanque à medida que o nível do fluido muda. Um respiro entupido pode cavitar a bomba, criando um vácuo no reservatório. Substitua os respiros a cada duas trocas de óleo.
• Intervalos de troca de fluido: Em serviços industriais típicos com óleo mineral, as trocas completas de fluido a cada 2.000–4.000 horas são uma base razoável. Ambientes de alta temperatura ou alta contaminação exigem mudanças mais frequentes. Deixe que os dados da análise de fluidos conduzam o cronograma, em vez de intervalos fixos de calendário.
• Rotina de inspeção visual: As verificações semanais devem incluir o nível do fluido, medidor de temperatura, indicadores de restrição do filtro e uma verificação visual de todas as conexões externas e mangueiras em busca de vazamento de fluido. A captura antecipada de uma conexão com vazamento evita uma falha na mangueira e um evento de contaminação total do sistema.

Dimensionando uma unidade de energia hidráulica para sua aplicação

O dimensionamento correto da HPU requer trabalhar com quatro parâmetros interconectados: força necessária, velocidade necessária, ciclo de trabalho e pressão operacional. Ignorar qualquer um deles leva a uma unidade subdimensionada que não consegue atingir as metas de desempenho ou a uma unidade superdimensionada que desperdiça capital e energia.

Etapa 1: Definir a força necessária e selecionar a pressão de trabalho

Comece com a carga máxima que o atuador deve suportar. Adicione 25% para perdas por atrito e contrapressão. Escolha uma pressão de trabalho – normalmente 1.500–3.000 PSI para trabalhos industriais em geral – e calcule o diâmetro necessário do cilindro: Umrea = Force ÷ Pressure . Uma pressão de trabalho mais alta permite cilindros menores e estruturas mais leves, mas exige melhor vedação e filtragem mais rigorosa.

Etapa 2: Determinar a vazão necessária

Fluxo necessário (GPM) = Área do cilindro (pol²) × Velocidade necessária (pol/min) ÷ 231. Se o cilindro precisar se estender 12 polegadas em 4 segundos (180 pol/min) com um furo de 3 polegadas (área = 7,07 pol²), o fluxo necessário é de aproximadamente 5,5 GPM . Adicione 10–15% para perdas na válvula e vazamento interno.

Etapa 3: calcular a potência do motor

HP = (PSI × GPM) ÷ (1.714 × eficiência geral). Para um sistema de 2.500 PSI, 5,5 GPM e 85% de eficiência, a HP necessária do motor é de aproximadamente 9,4 CV . Arredonde para o próximo tamanho de carcaça de motor padrão – neste caso, um motor de 10 HP.

Etapa 4: Dimensionar o reservatório e o resfriador para o ciclo de trabalho

Um machine running continuously at full load needs a larger reservoir and more cooling capacity than one cycling 20% of the time with long idle periods. For continuous duty, size the reservoir at cinco vezes o fluxo por minuto da bomba e incluir um refrigerador ativo classificado para rejeitar pelo menos 25% da potência de entrada como calor.
