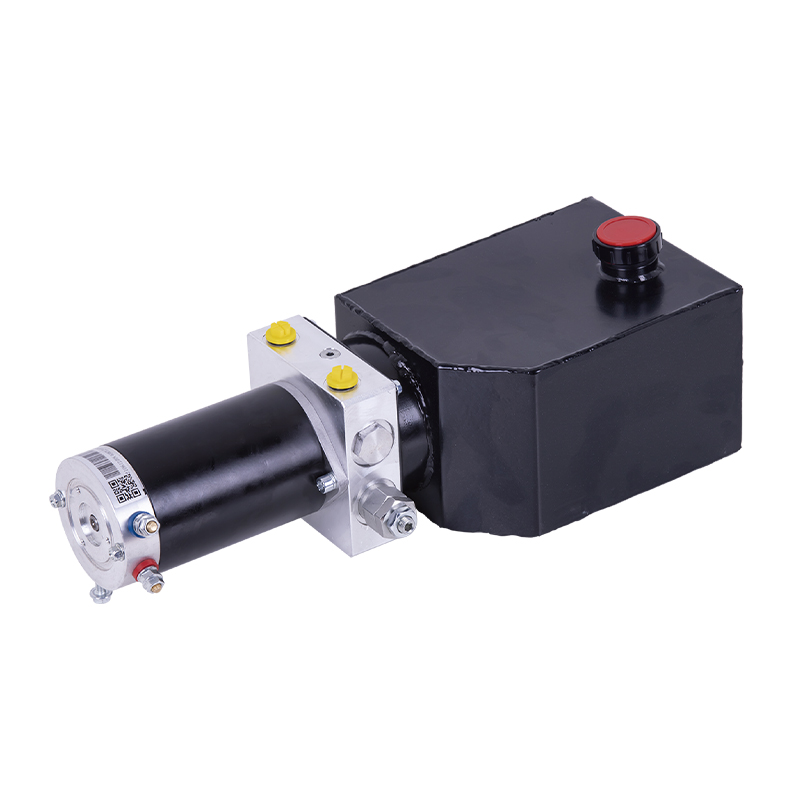

Esta unidade de potência de bomba bidirecional DC adota um design integrado de vários componentes, como uma bomba de engrenagem bidirecional, um motor DC de ímã permanente, um bloco central, um conjunto de válvula de cartucho e um tanque de óleo. Seu maior destaque é que a função de reversão do sistema hidráulico é obtida através da rotação para frente e para trás do motor, dispensando a necessidade de válvula solenóide. Isto torna a unidade de potência compacta e adequada para vários tipos de equipamentos com pequeno espaço de layout. Ao mesmo tempo, a unidade de potência possui estrutura compacta e desempenho estável, sendo amplamente utilizada em veículos ambulantes, plataformas elevatórias e outros equipamentos. A tensão do motor é opcional em 12-48V.requisitos.
PRINCIPAIS RECURSOS INCLUEM:
- Bomba de engrenagens bidirecional: A unidade de potência da bomba bidirecional DC usa uma bomba de engrenagem bidirecional para fornecer potência hidráulica estável e eficiente. O design bidirecional permite que o sistema obtenha controle bidirecional do fluxo hidráulico, adapte-se às operações de elevação ou deslocamento do equipamento sob diferentes condições de trabalho e garanta o bom funcionamento do sistema.
- Motor DC de ímã permanente: Equipado com motor DC de ímã permanente de alta eficiência, possui baixo consumo de energia e longa vida útil. A função de avanço e reversão do motor realiza a reversão do sistema hidráulico, reduz a dependência da válvula solenóide, simplifica ainda mais a estrutura do sistema e melhora a confiabilidade.
- Controle de reversão simplificado: A reversão do sistema hidráulico é obtida contando com a rotação direta e reversa do motor, eliminando o desenho da válvula solenóide tradicional. Reduz a complexidade do sistema, economiza espaço efetivamente e é adequado para equipamentos com espaço pequeno ou requisitos especiais para estrutura compacta.
- Estrutura compacta: O design geral desta unidade de bomba bidirecional DC é muito compacto e adequado para uso em veículos móveis, plataformas elevatórias e outros equipamentos. A configuração simplificada dos componentes pode fornecer suporte de energia suficiente em um espaço limitado e maximizar a eficiência de trabalho do equipamento.
- Estabilidade e confiabilidade: A estrutura geral da unidade de potência da bomba bidirecional DC é estável, o desempenho é estável e não está sujeito a falhas. Seu design permite que o equipamento mantenha uma operação estável durante o uso de longo prazo e de alta frequência, o que é muito adequado para aplicações de equipamentos industriais ou móveis de alta demanda.
- Seleção de tensão: O sistema oferece uma variedade de configurações de tensão de 12V a 48V, e os usuários podem escolher a versão de tensão apropriada de acordo com as necessidades reais. Quer se trate de um dispositivo pequeno ou grande, você pode encontrar a tensão certa para garantir a operação eficiente do sistema.

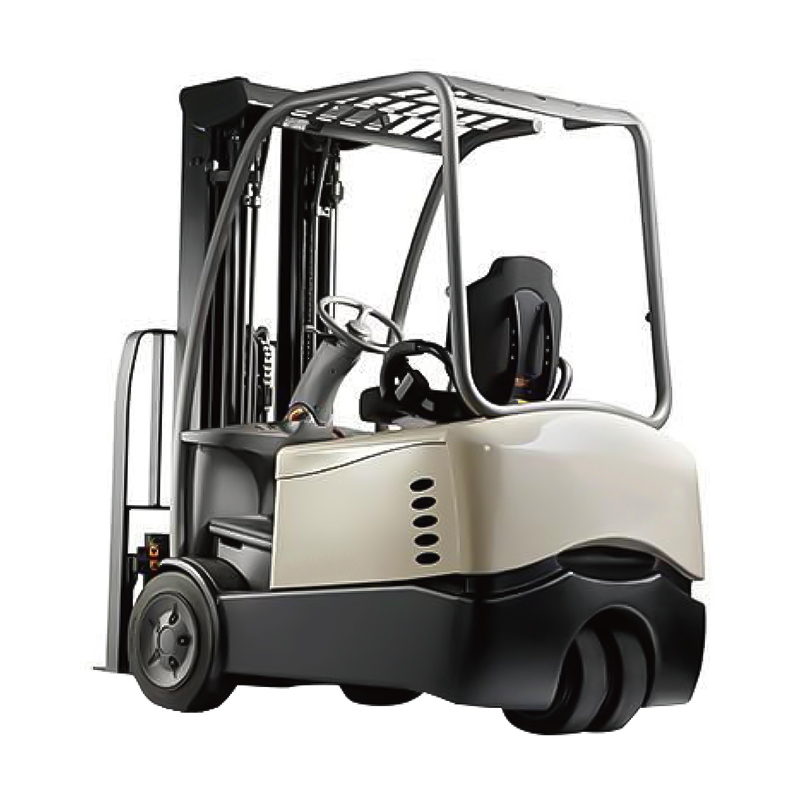

- Ampla aplicação: Esta unidade de bomba bidirecional DC é amplamente utilizada em vários sistemas de acionamento hidráulico, como veículos móveis, plataformas elevatórias e equipamentos logísticos, devido à sua alta eficiência e compacidade. Ele funciona particularmente bem em cenários de aplicação que exigem troca rápida e pequenos requisitos de espaço.
NOTAS ESPECIAIS
A unidade de potência é um sistema funcional S3 e não pode operar continuamente.
Começa em 10 segundos e para em 90 segundos.
Antes da instalação, certifique-se de que os componentes hidráulicos, como o cilindro de óleo, o tubo de óleo e a junta, estejam livres de impurezas.
A viscosidade do óleo hidráulico deve ser de 15 a 68º. O óleo hidráulico antidesgaste nº 46 é recomendado no verão e o óleo hidráulico nº 32 de baixa temperatura é recomendado no inverno.
Após iniciar o sistema operacional pela primeira vez, verifique se o óleo no tanque de óleo é suficiente, geralmente 2/3 do tanque de óleo.
Após o sistema ser usado nas primeiras 100 horas, o óleo hidráulico deve ser substituído e, em seguida, o óleo hidráulico deve ser substituído a cada 3.000 horas.

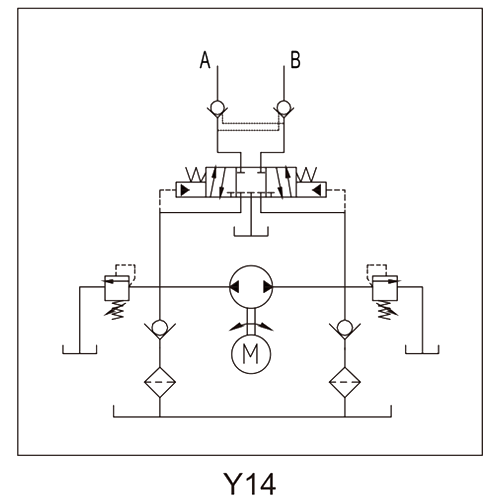

DIAGRAMA ESQUEMÁTICO
ESPECIFICAÇÕES
| Modelo | Volt | Poder | Velocidade | Deslocamento | Pressão | Tanque | Solenóide Vavle Volt |
| PNC-0,5-D12-0,5T/0,65-14-1/L-Y14 | 12 V CC | 0,5 kW | 2800 RPM | 0,65 CC/REV | 14MPA | 1L | 12 V CC |
| PNC-0.8-D24-0.5T/1.0-14-3/W-Y14 | 24V CC | 0,8 kW | 3100 RPM | 1,0 CC/REV | 3L | 24V CC | |
| PNC-1.1-D24-0.5T/1.0-14-3/W-Y14 | 48 V CC | 48 V CC |
Nota: se você precisar de parâmetros do sistema como bomba, pressão e potência do motor com vazão diferente, entre em contato com nosso vendedor.
