O que é energia hidráulica? Como funciona e principais aplicações

O que é energia hidráulica – a resposta direta

A energia hidráulica é o uso de fluido pressurizado – quase sempre à base de óleo – para transmitir força e realizar trabalho mecânico. O princípio fundamental é a Lei de Pascal: a pressão aplicada a um fluido fechado é transmitida igualmente em todas as direções. Isto significa que uma força de entrada relativamente pequena, agindo numa pequena área do pistão, pode ser amplificada numa força de saída massiva numa área maior do pistão. Em termos práticos, é por isso que um cilindro hidráulico compacto pode levantar uma caçamba de escavadeira de 30 toneladas, prender uma prensa com milhares de quilonewtons ou acionar o leme de um navio com precisão precisa e repetível.

A fonte de energia em um sistema hidráulico é o unidade de energia hidráulica (HPU) - às vezes chamada de unidade de energia hidráulica ou central elétrica. Ele converte energia elétrica (ou diesel) em energia hidráulica acionando uma bomba que pressuriza o fluido e depois distribui essa pressão através de mangueiras, válvulas e cilindros para onde quer que o trabalho precise ser feito. Sem uma HPU de tamanho adequado, mesmo os componentes downstream mais sofisticados não poderão funcionar de maneira confiável.

A potência hidráulica é medida em quilowatts (kW) ou cavalos de potência (HP) e a pressão do sistema é avaliada em bar ou PSI. Os sistemas hidráulicos industriais geralmente operam entre 150 bar (2.175 PSI) e 350 bar (5.076 PSI) , embora os sistemas de ultra-alta pressão em aplicações aeroespaciais ou submarinas possam exceder 700 bar. A vazão — medida em litros por minuto (L/min) ou galões por minuto (GPM) — determina a velocidade do atuador, enquanto a pressão determina a saída de força.

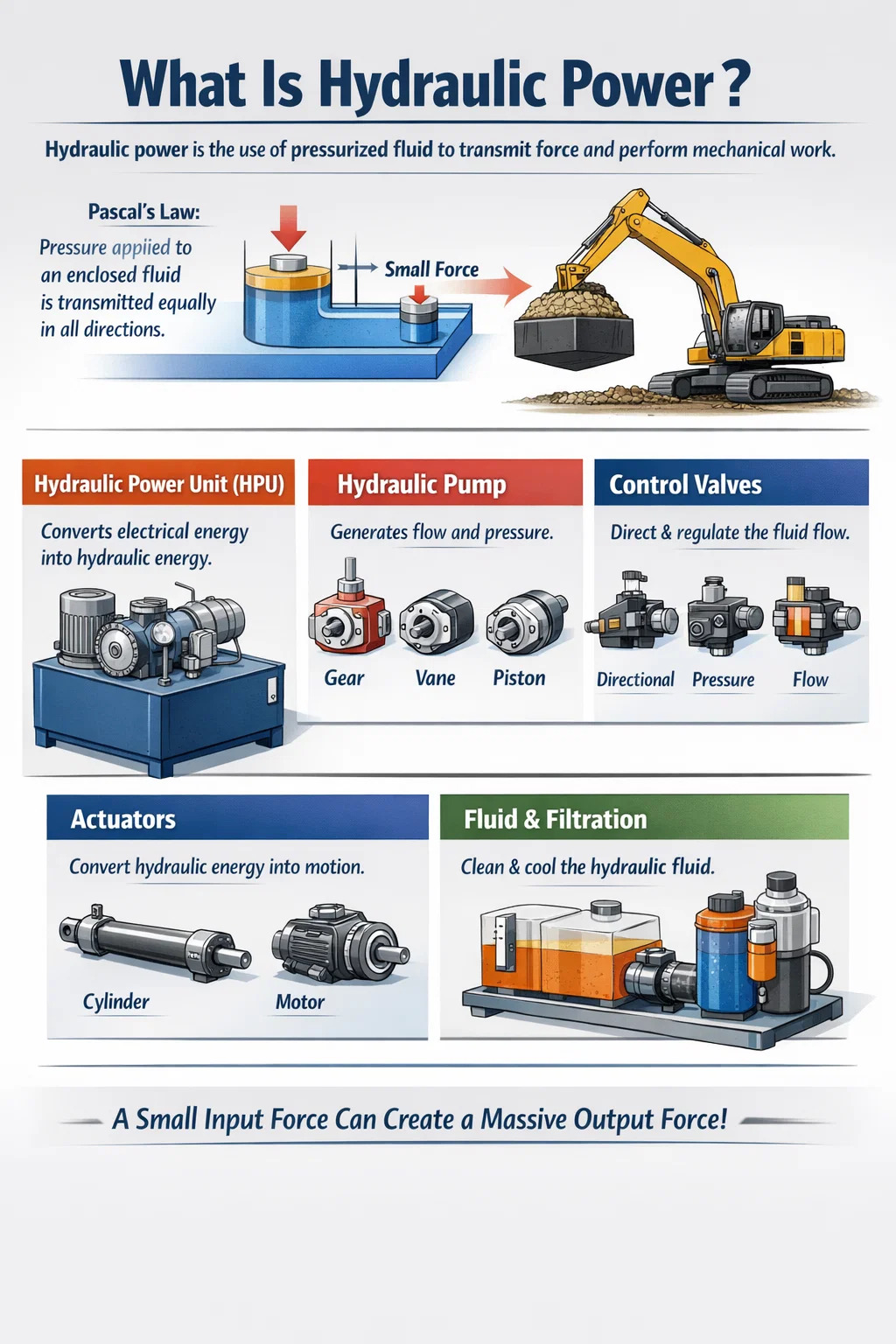

Componentes principais de um sistema hidráulico

Um circuito hidráulico completo é composto por vários componentes interdependentes. Cada um desempenha um papel específico; uma fraqueza em qualquer parte degrada o desempenho geral do sistema.

Unidade de Energia Hidráulica (HPU)

A HPU é o coração do sistema. Normalmente consiste em um motor elétrico ou motor de combustão, uma bomba hidráulica, um reservatório (tanque) para armazenamento de fluido, um trocador de calor ou circuito de resfriamento, conjuntos de filtragem, válvulas de alívio de pressão e um acumulador em muitos projetos. A capacidade do reservatório varia de alguns litros em unidades de potência compactas a vários milhares de litros em grandes estações industriais. As classificações de motores para HPUs industriais geralmente variam de 0,37 kW a mais de 500 kW , dependendo da demanda da aplicação.

Bomba Hidráulica

A bomba converte energia mecânica em fluxo hidráulico. Os três tipos de bombas dominantes em uso industrial são bombas de engrenagem (econômicas, pressão de até ~250 bar), bombas de palhetas (fluxo suave, 70–175 bar) e bombas de pistão (pressão e eficiência mais altas, até 420 bar ou mais). As bombas de pistão de deslocamento variável são particularmente valorizadas porque ajustam a vazão para atender à demanda da carga, reduzindo o consumo de energia em 20–40% em comparação com alternativas de deslocamento fixo.

Válvulas de controle

As válvulas de controle direcional direcionam o fluido para o atuador correto. As válvulas de controle de pressão (alívio, redução, sequência) protegem o circuito e gerenciam a saída de força. As válvulas de controle de fluxo controlam a velocidade do atuador. Os sistemas modernos utilizam cada vez mais válvulas proporcionais ou servoválvulas, que respondem a sinais eletrônicos para permitir o controle de circuito fechado – essencial para máquinas CNC, moldagem por injeção e robótica.

Atuadores

Os atuadores convertem a energia hidráulica de volta em trabalho mecânico. Atuadores lineares (cilindros) produzem força de empurrar/puxar, enquanto os motores hidráulicos produzem torque rotativo. Os diâmetros dos furos dos cilindros variam de 20 mm em máquinas compactas a mais de 1.000 mm em equipamentos de prensagem de grande porte. Um cilindro com diâmetro de 200 mm operando a 300 bar gera aproximadamente 942 kN (cerca de 96 toneladas métricas) de fixação ou força de elevação.

Fluido e Filtração

O fluido hidráulico desempenha quatro funções simultaneamente: transmissão de energia, lubrificação de componentes internos, dissipação de calor e vedação de folgas. O óleo mineral ISO VG 46 é o tipo mais utilizado em máquinas industriais. A contaminação é a principal causa de falhas hidráulicas – estudos da indústria de energia hidráulica mostram consistentemente que mais de 70% das falhas do sistema hidráulico estão relacionados à contaminação. A limpeza alvo é normalmente ISO 4406 classe 16/14/11 para sistemas servo e 18/16/13 para circuitos padrão.

Como funciona uma unidade de energia hidráulica – passo a passo

Compreender a sequência interna de uma HPU ajuda na solução de problemas e no design do sistema.

1. O motor elétrico dá partida e aciona a bomba hidráulica a uma velocidade fixa ou variável.
2. A bomba retira fluido do reservatório através de um filtro de sucção, pressuriza-o e entrega-o à linha de pressão.
3. Uma válvula de alívio de pressão define a pressão máxima do sistema. Se a demanda a jusante for baixa, o excesso de fluxo retorna ao tanque através da válvula de alívio, convertendo-se em calor – é por isso que a eficiência energética é importante.
4. O fluido pressurizado viaja através de mangueiras ou tubos de aço até o coletor da válvula de controle direcional.
5. Quando um operador ou PLC sinaliza para uma válvula mudar, o fluido é direcionado para o atuador relevante. O atuador se estende, retrai ou gira conforme comandado.
6. O fluido de retorno do atuador flui de volta para o reservatório através de um filtro de retorno, que remove partículas geradas pelo desgaste dos componentes.
7. Um trocador de calor ou resfriador de ar mantém a temperatura do óleo dentro da faixa recomendada - normalmente 35°C a 60°C — para proteger as vedações e manter a viscosidade.
8. Sensores monitoram pressão, temperatura e nível de fluido, alimentando dados ao painel de controle ou sistema SCADA para supervisão em tempo real.

Um acumulador – um recipiente de pressão com uma bexiga carregada de gás – pode ser adicionado para armazenar energia hidráulica e liberá-la em cenários de demanda de ruptura, permitindo que a HPU use um motor menor e ainda atenda aos requisitos de carga de pico. Esta técnica é comum em máquinas dobradeiras e equipamentos de fundição sob pressão.

Energia Hidráulica vs. Energia Elétrica e Pneumática

Os engenheiros frequentemente comparam sistemas hidráulicos, elétricos e pneumáticos antes de se comprometerem com um projeto. Cada abordagem tem pontos fortes genuínos e limitações concretas.

A energia hidráulica apresenta uma clara vantagem em aplicações que exigem força muito alta em um formato compacto. Um cilindro hidráulico produzindo 500 kN pode pesar 30 kg; alcançar a mesma força com um atuador elétrico de parafuso esférico poderia exigir um sistema com peso cinco vezes maior. Por outro lado, onde predominam a precisão de posicionamento submilimétrica e os requisitos de vazamento zero, os servoacionamentos elétricos substituíram em grande parte os projetos hidráulicos mais antigos em máquinas-ferramentas e equipamentos semicondutores.

Os sistemas eletro-hidráulicos modernos combinam os dois mundos: um servo motor de velocidade variável aciona a bomba hidráulica, fornecendo pressão e fluxo sob demanda com eficiências próximas à atuação elétrica, mantendo a densidade de força do sistema hidráulico. Essas unidades de energia servo-hidráulicas estão ganhando rapidamente adoção em moldagem por injeção e conformação de metal.

Principais indústrias e aplicações de energia hidráulica

A energia hidráulica está incorporada em quase todos os setores que envolvem movimentação de cargas pesadas, conformação ou controle de força. O mercado global de equipamentos hidráulicos foi avaliado em aproximadamente 40 mil milhões de dólares em 2023 e deverá crescer a um CAGR de cerca de 4,5% até 2030, impulsionado pela atividade de construção e pela demanda de automação industrial.

Construção e Equipamentos Móveis

Escavadeiras, tratores, guindastes e carregadeiras dependem inteiramente da energia hidráulica para movimentação da lança, do braço e da caçamba. Uma escavadeira padrão de 20 toneladas carrega uma unidade de energia hidráulica que fornece aproximadamente 130–180 kW em pressões do sistema em torno de 350 bar. Os sistemas hidráulicos com detecção de carga nas escavadeiras modernas ajustam automaticamente o deslocamento da bomba para corresponder à força de escavação instantânea necessária, reduzindo o consumo de combustível em até 25% em comparação com os sistemas mais antigos de pressão constante.

Tecnologia de conformação e prensagem de metais

Prensas hidráulicas para estampagem, forjamento, estampagem profunda e fundição sob pressão exigem forças de fixação controladas e muito altas que são difíceis de obter com acionamentos mecânicos. Grandes prensas de forjamento operam em 50 MN a 750 MN (meganewtons), alimentado por múltiplas HPUs trabalhando em paralelo. As máquinas dobradeiras para dobra de chapas metálicas usam unidades de potência servo-hidráulicas para obter repetibilidade da posição do aríete de ±0,01 mm – uma especificação que seria impossível com circuitos hidráulicos de fluxo fixo.

Hidráulica Offshore e Marinha

Os sistemas hidráulicos submarinos controlam dispositivos de prevenção de explosão (BOPs), veículos operados remotamente (ROVs) e guinchos de ancoragem em plataformas offshore. Unidades de energia hidráulica de alta pressão avaliadas em até 690 bar são usadas em sistemas de controle BOP em águas profundas. Os equipamentos do convés do navio – guindastes, tampas de escotilhas, rampas de popa – dependem de estações de energia hidráulica centralizadas que distribuem a pressão por toda a embarcação.

Fabricação Industrial

Máquinas de moldagem por injeção, máquinas de fundição sob pressão, prensas de vulcanização de borracha e equipamentos para fábricas de papel usam HPUs dedicadas. Uma máquina típica de moldagem por injeção de 1.000 toneladas requer uma unidade de energia hidráulica classificada em 55–75 kW com uma vazão de 100–200 L/min. A transição dessas máquinas para HPUs servohidráulicas normalmente reduz o consumo de eletricidade em 30–60% por ciclo de produção.

Aeroespacial e Defesa

As superfícies de controle de voo das aeronaves, o trem de pouso e os reversores de empuxo dependem de sistemas hidráulicos operando em 207 bar (3.000 PSI) em aeronaves comerciais mais antigas e 345 bar (5.000 PSI) em designs mais recentes, como o Boeing 787 e o Airbus A380. A economia de peso resultante da operação em pressões mais altas permite componentes menores e mais leves. Veículos militares – tanques, obuses, periscópios submarinos – também dependem de sistemas compactos de energia hidráulica.

Energia Renovável

Os sistemas de controle de inclinação das turbinas eólicas – que inclinam cada pá para otimizar a captura de energia e evitar excesso de velocidade – usam acumuladores hidráulicos e cilindros. Os sistemas de passo hidráulico normalmente fornecem armazenamento de energia de reserva (no acumulador) para embandeirar as lâminas com segurança durante uma falha da rede, uma função de segurança que os sistemas eletro-hidráulicos controlam de forma confiável, mesmo em frio ou calor extremos.

Selecionando a unidade de energia hidráulica correta

A escolha de uma unidade de energia hidráulica envolve o equilíbrio de vários parâmetros operacionais e de engenharia. O subdimensionamento da HPU leva a tempos de ciclo lentos, superaquecimento e desgaste prematuro. O superdimensionamento desperdiça capital e energia.

Requisitos de pressão e fluxo

Comece com o cálculo da carga do atuador. Para um cilindro: Força (N) = Pressão (Pa) × Área (m²). Se você precisar de 200 kN de um cilindro com diâmetro de 100 mm, precisará de pelo menos 255 bar de pressão de trabalho (com margem de segurança). A vazão determina a velocidade: um cilindro com diâmetro interno de 100 mm e extensão de 50 mm/s precisa de aproximadamente 24 l/min . A potência do motor necessária é P (kW) = [Pressão (bar) × Fluxo (L/min)] ÷ 600, ajustada para eficiência da bomba (normalmente 85–90%).

Dimensionamento de reservatórios

Uma regra prática comum é dimensionar o reservatório em 3–5 vezes a vazão da bomba por minuto . Uma bomba que fornece 40 L/min necessita, portanto, de um reservatório de 120–200 litros. Este volume fornece tempo de permanência suficiente para que o ar arrastado escape, o calor se dissipe e as partículas se assentem antes que o fluido recircule para a entrada da bomba.

Deslocamento Fixo vs. Variável

As HPUs de bombas de engrenagens de deslocamento fixo são as mais econômicas no início, mas fornecem fluxo total continuamente, independentemente da demanda, convertendo o excesso de energia em calor. HPUs de bomba de pistão de deslocamento variável custam aproximadamente 2–3 vezes mais inicialmente, mas pode reduzir os custos de energia o suficiente para atingir um período de retorno de 18 a 36 meses em ambientes de produção contínua. Para ciclos de trabalho intermitentes — onde a máquina fica ociosa por mais de 50% do tempo — uma HPU de bomba fixa com válvula de descarga costuma ser a melhor escolha econômica.

Unidades de energia servo-hidráulicas

As unidades de potência servo-hidráulicas (ou eletro-hidráulicas) emparelham um servo-drive CA de velocidade variável com uma bomba de deslocamento fixo. O inversor ajusta a rotação do motor para corresponder ao fluxo e à pressão exatos necessários em cada momento do ciclo. Essa arquitetura oferece economia de energia de 40–70% em comparação com HPUs convencionais de velocidade constante em aplicações como moldagem por injeção, e reduz os níveis de ruído em 10–15 dB(A) porque o motor desacelera drasticamente durante as fases de retenção.

Projeto do sistema de resfriamento

Cada watt de energia perdido em um sistema hidráulico transforma-se em calor no óleo. Um sistema com motor de 37 kW operando com eficiência de 75% gera cerca de 9 kW de calor residual que deve ser removido continuamente. Os resfriadores de jato de ar são padrão para equipamentos móveis; trocadores de calor resfriados a água são preferidos para instalações industriais internas onde a temperatura ambiente é controlada. A falha no dimensionamento correto do resfriamento reduz significativamente a vida útil da vedação e da bomba – a temperatura do óleo excedendo 80°C acelera a oxidação, dobrando a taxa de degradação do fluido para cada aumento de 10°C.

Tipos de fluidos hidráulicos e seu impacto no desempenho

O fluido hidráulico é tão importante quanto qualquer componente mecânico – é simultaneamente transportador de energia, lubrificante, meio de transferência de calor e selante.

• Óleo mineral (ISO VG 32–68): A escolha mais comum. Excelente lubrificação, ampla disponibilidade, custo moderado. ISO VG 46 é o padrão para a maioria das HPUs industriais que operam em temperatura ambiente de 20–50°C.
• Fluidos água-glicol: Resistente ao fogo, usado em siderúrgicas e instalações de fundição sob pressão. Exige velocidades mais altas da bomba para compensar a menor lubricidade e tem um efeito corrosivo nos componentes de zinco, cádmio e magnésio.
• Fluidos de éster fosfato: Maior resistência ao fogo, utilizado na aviação e geração de energia. Incompatível com vedações de nitrila padrão – vedações de fluorocarbono (Viton) são obrigatórias.
• Óleo vegetal biodegradável ou fluidos de ésteres sintéticos: Necessário em aplicações ambientalmente sensíveis, como equipamentos florestais ou perto de cursos de água. Lubrificação comparável ao óleo mineral, mas com maior biodegradabilidade (>90% em 28 dias de acordo com OCDE 301B).
• Fluidos PAO sintéticos: Desempenho superior em temperaturas extremas (-54°C a 135°C), baixa taxa de oxidação e vida útil muito longa. Usado em hidráulica de aeronaves e equipamentos de construção no Ártico.

O monitoramento das condições dos fluidos — monitorando a viscosidade, o índice de acidez, a contagem de partículas e o teor de água — prolonga a vida útil do sistema e evita paradas não planejadas. Os programas de análise de óleo nas principais plantas industriais alcançam rotineiramente vida útil do fluido de 5.000 a 10.000 horas , versus o intervalo de alteração padrão de 2.000 horas recomendado quando nenhum programa de monitoramento estiver em vigor.

Problemas comuns do sistema hidráulico e como diagnosticá-los

Mesmo sistemas hidráulicos bem projetados desenvolvem problemas ao longo do tempo. Conhecer os sintomas e suas causas reduz o tempo de solução de problemas de horas para minutos.

Programas de manutenção baseados em condições que combinam análise de óleo, monitoramento de vibração na bomba e no motor e imagens térmicas infravermelhas de conexões de mangueiras e corpos de válvulas podem estender o tempo médio entre falhas (MTBF) em 50–80% em comparação apenas com a manutenção programada baseada no tempo. Muitas unidades de energia hidráulica modernas agora incluem sensores IoT integrados e conectividade em nuvem, fornecendo dados de saúde contínuos às equipes de manutenção sem inspeção manual.

Melhorias na eficiência energética em sistemas hidráulicos modernos

A hidráulica tem sido historicamente criticada pela baixa eficiência energética em comparação com acionamentos elétricos diretos. Esta lacuna diminuiu significativamente na última década através de vários desenvolvimentos tecnológicos.

• HPUs de unidade de velocidade variável: Combinar a velocidade do motor com a demanda elimina perdas por estrangulamento. Os dados de campo das fábricas de moldagem por injeção mostram economias de energia de 45 a 65% em relação às HPUs de velocidade constante da linha de base, com períodos de retorno inferiores a dois anos com tarifas típicas de eletricidade industrial.
• Circuitos de detecção de carga: A bomba apenas aumenta a pressão ligeiramente acima do requisito de carga atual (normalmente uma margem de 20–30 bar), em vez de manter sempre a pressão máxima do sistema. Isto por si só reduz a energia de acionamento da bomba em 15–30% em circuitos com perfis de carga variáveis.
• Recuperação de energia: Em grandes prensas e equipamentos de elevação, os circuitos hidráulicos regenerativos recapturam a energia durante o curso de retorno, direcionando o fluido diretamente da extremidade da haste para a extremidade da tampa, reduzindo os requisitos de fluxo da bomba em até 40% em movimentos de avanço rápido.
• Vedações e folgas internas aprimoradas: Os modernos compostos de vedação de baixo atrito e as tolerâncias de fabricação mais rígidas reduzem as perdas por vazamento interno em bombas e motores, elevando as eficiências volumétricas acima de 97% em bombas de pistão de alta qualidade, versus 90-93% em projetos mais antigos.
• Hidráulica digital: As válvulas liga/desliga de comutação rápida substituem as válvulas proporcionais de estrangulamento contínuo em algumas aplicações, oferecendo perda de estrangulamento próxima de zero e mantendo um controle preciso.

A norma ISO 4413 e a mais recente ISO 16431 (referência de eficiência do sistema hidráulico) estão agora a orientar novas especificações de HPU na Europa e cada vez mais na América do Norte, incentivando os fabricantes a publicar números de eficiência verificados como parte da documentação de aquisição.

Padrões de segurança e melhores práticas para unidades de energia hidráulica

Os sistemas hidráulicos armazenam energia significativa – um reservatório de 200 litros a 300 bar contém aproximadamente 3.000 kJ de energia armazenada , comparável à energia cinética de um carro pequeno viajando a 180 km/h. O não cumprimento dos procedimentos de segurança causa ferimentos graves devido à injeção de fluido de alta pressão e à liberação de energia armazenada.

• Isolamento de pressão antes da manutenção: Sempre despressurize o sistema e bloqueie/etiquete (LOTO) a fonte de alimentação antes de abrir qualquer conexão. Nunca presuma que um motor parado significa pressão zero do sistema – os acumuladores e a pressão induzida pela carga nos cilindros podem permanecer com pressão total de trabalho indefinidamente.
• Lesões por injeção hidráulica: Um vazamento em uma mangueira a 200 bar pode injetar fluido através da pele sem nenhum ferimento visível. Qualquer suspeita de lesão por injeção requer cirurgia imediata – é uma emergência médica, não um pequeno corte.
• Intervalos de inspeção da mangueira: A ISO 4413 recomenda a inspeção visual da mangueira a cada 3–6 meses e a substituição, independentemente da condição, dentro da vida útil especificada pelo fabricante (normalmente 6 anos a partir da data de fabricação ou 4 anos a partir da data de instalação).
• Gestão de risco de incêndio: Névoa de óleo mineral de alta pressão inflamada por uma fonte de calor próxima representa risco de incêndio. Afastar as mangueiras de superfícies quentes, usar fluido resistente ao fogo em ambientes de alto risco e instalar sistemas de supressão automática perto de grandes HPUs são medidas reconhecidas de redução de risco.
• Padrões relevantes: ISO 4413 (requisitos gerais de segurança para energia de fluido hidráulico), EN 13135 (guindastes — equipamento hidráulico), NFPA T2.24.1 (requisitos de segurança de energia de fluido hidráulico dos EUA) e Diretiva de Máquinas CE 2006/42/EC para HPUs do mercado europeu.

Perguntas frequentes sobre energia hidráulica

Qual é a diferença entre potência hidráulica e pressão hidráulica?

A pressão hidráulica é um componente da energia hidráulica. A potência é igual à pressão multiplicada pela vazão: P (kW) = [bar × L/min] ÷ 600. Um sistema a 300 bar com vazão de 5 L/min fornece 2,5 kW. Outro a 100 bar com 50 L/min também fornece 8,3 kW. Alta pressão por si só não significa alta potência – a vazão é igualmente importante.

Quanto tempo normalmente dura uma unidade de energia hidráulica?

Com manutenção adequada de fluidos e substituição de filtros, uma HPU industrial bem construída normalmente dura 15–25 anos . A bomba é geralmente o primeiro componente a sofrer desgaste, com vida útil nominal de 8.000 a 20.000 horas, dependendo do tipo, da pressão operacional e da limpeza do fluido. As bombas de engrenagens são mais duráveis ​​em ambientes contaminados; as bombas de pistão oferecem a vida útil mais longa quando a limpeza do fluido é mantida na classe ISO 4406 16/14/11 ou superior.

Uma unidade de energia hidráulica pode ser usada ao ar livre?

Sim, desde que seja projetado para uso externo. Isso significa classificação de gabinete elétrico IP65 ou superior para o motor e painel de controle, reservatório e estrutura de aço inoxidável ou revestido, fluido de baixa temperatura (ISO VG 32 ou fluidos sintéticos classificados para -40°C para condições árticas) e tampas de mangueira resistentes a UV. HPUs móveis em equipamentos de construção são inerentemente projetadas para operação externa em qualquer clima.

O que causa o superaquecimento de uma unidade de energia hidráulica?

As causas mais comuns são um trocador de calor subdimensionado ou sujo, vazamento interno excessivo (que recircula energia como calor sem realizar trabalho útil), uma válvula de alívio ajustada muito perto da pressão de trabalho necessária (causando sua abertura frequente) e um reservatório muito pequeno para fornecer massa térmica adequada. Operar continuamente acima de 80°C de temperatura do óleo reduzirá significativamente a vida útil do componente e deverá desencadear uma investigação.

Qual é a diferença entre um circuito hidráulico em malha aberta e em malha fechada?

Em um circuito de malha aberta, o fluido de retorno do atuador volta para o reservatório antes de ser aspirado novamente para a bomba. Este é o arranjo mais comum e simplifica o resfriamento e a filtragem. Em um circuito de circuito fechado (ou centro fechado), o fluido de retorno volta diretamente para a entrada da bomba, com apenas uma pequena bomba de carga completando as perdas por vazamento. Os circuitos de malha fechada são usados ​​principalmente com motores hidráulicos de deslocamento variável para transmissão hidrostática em veículos como colheitadeiras, carregadeiras compactas de esteira e empilhadeiras industriais. Eles oferecem controle de velocidade suave e contínuo em ambas as direções, sem caixa de câmbio mecânica.

Como uma unidade de energia hidráulica é dimensionada para uma nova aplicação?

O dimensionamento começa com os requisitos do atuador: força máxima (a partir da análise de carga), velocidade necessária (a partir dos requisitos de tempo de ciclo) e ciclo de trabalho (porcentagem de tempo sob plena carga). A partir da força e do diâmetro do cilindro, calcule a pressão de trabalho. A partir da velocidade e do diâmetro, calcule a vazão necessária. Aplique um fator de serviço de 1,2–1,3 para contabilizar ineficiências. Selecione uma bomba e um motor classificados para essas saídas e, em seguida, dimensione o reservatório e o refrigerador para a carga de calor resultante. Muitos fabricantes de HPU fornecem software de dimensionamento gratuito – a inserção desses parâmetros gera uma configuração recomendada automaticamente.
