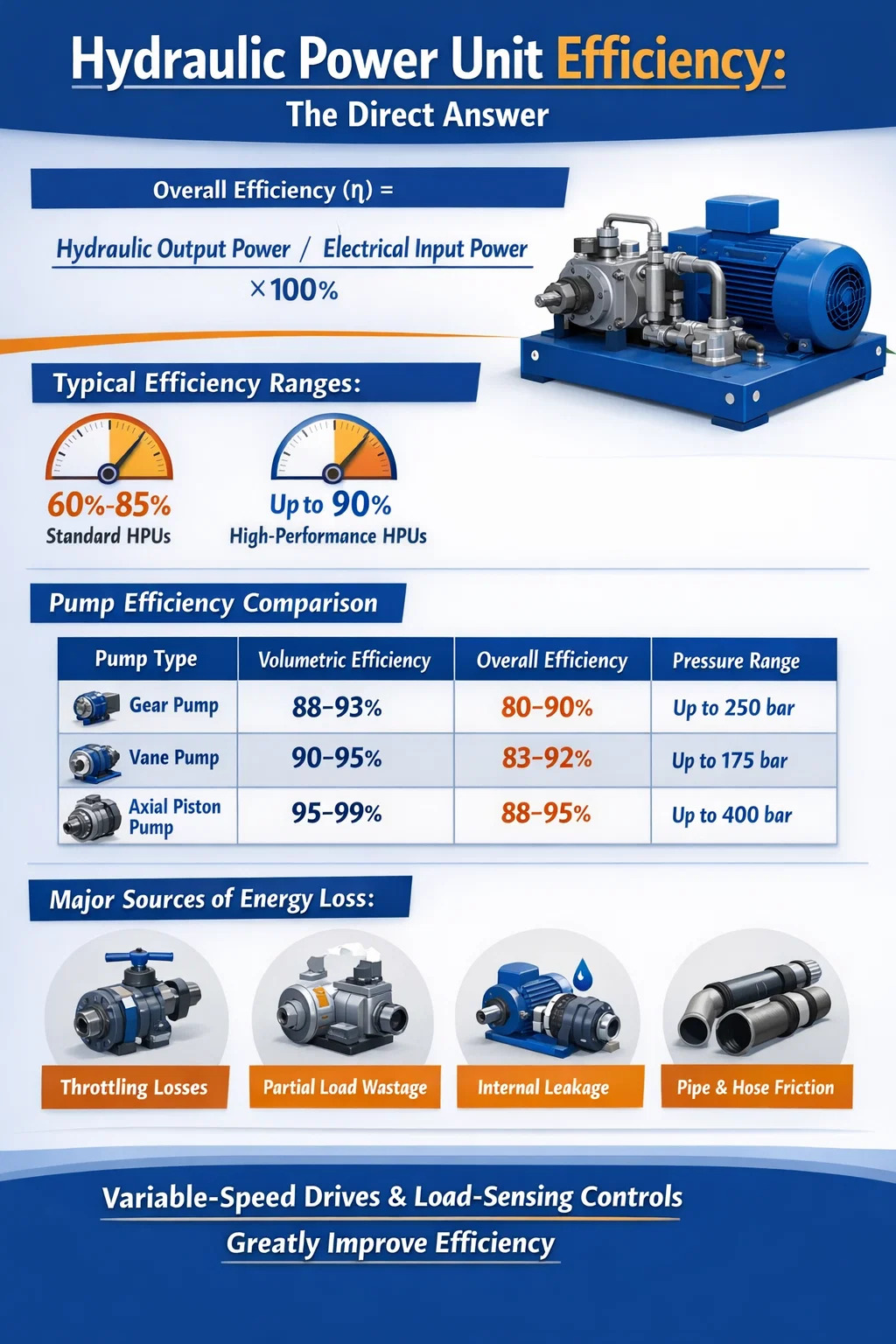

Uma unidade de energia hidráulica (HPU) típica opera com uma eficiência global de 60% a 85% , dependendo do projeto do sistema, qualidade dos componentes, condições operacionais e status de manutenção. Unidades de energia hidráulica de alto desempenho ou especialmente construídas com bombas de deslocamento variável e controles otimizados podem atingir eficiências de até 90% ou um pouco acima em condições ideais. No entanto, muitas HPUs industriais do mundo real que operam bombas de deslocamento fixo sob cargas parciais caem regularmente no 60% a 75% faixa devido a perdas de estrangulamento, geração de calor e vazamento.
A eficiência geral de uma unidade de energia hidráulica não é um único número fixo – é o produto de múltiplas subeficiências nas condições da bomba, motor, válvulas, atuadores, tubulações e fluidos. Compreender a contribuição de cada componente ajuda os engenheiros e as equipes de manutenção a identificar onde a energia está sendo perdida e onde as melhorias terão maior impacto.
Como a eficiência é definida em uma unidade de energia hidráulica
A eficiência em uma unidade de energia hidráulica é expressa como a razão entre a potência útil de saída hidráulica e a potência elétrica total consumida pelo sistema. A fórmula é direta:
Eficiência geral (η) = Potência de saída hidráulica / Potência de entrada elétrica × 100%
A potência de saída hidráulica é calculada como vazão multiplicada pela pressão (Q × P). A potência elétrica de entrada é a potência medida consumida pelo motor da fonte de alimentação. A diferença entre os dois representa perdas na forma de calor, ruído e atrito mecânico distribuídos por todos os componentes do sistema.
A eficiência também é dividida em três subcategorias principais que se aplicam a componentes individuais, especialmente à bomba hidráulica:
- Eficiência volumétrica: A relação entre o fluxo real fornecido e o fluxo teórico. Vazamentos internos dentro da bomba reduzem esse número. Os valores típicos para bombas de engrenagens são 90–95% e para bombas de pistão 95–99%.
- Eficiência mecânica: É responsável pelas perdas por atrito em rolamentos, vedações e peças rotativas. Varia normalmente de 90% a 97% para bombas bem conservadas.
- Eficiência geral da bomba: O produto da eficiência volumétrica e mecânica. Para uma bomba de pistão axial de qualidade, isso normalmente fica entre 87% e 95%.
Além da bomba, o motor elétrico que aciona a unidade hidráulica tem eficiência própria, geralmente entre 88% e 96% para motores de indução modernos. Multiplicar a eficiência da bomba pela eficiência do motor fornece a eficiência de conversão de energia antes que qualquer perda de válvula ou circuito seja contada.
Faixas de eficiência por tipo de bomba hidráulica
O tipo de bomba usada em uma unidade de energia hidráulica tem a maior influência na eficiência do sistema. Cada projeto de bomba possui uma curva de eficiência característica que muda com a configuração de velocidade, pressão e deslocamento.
| Tipo de bomba | Eficiência Volumétrica | Eficiência geral da bomba | Faixa de pressão típica |
| Bomba de engrenagem externa | 88–93% | 80–90% | Até 250 bares |
| Bomba de engrenagem interna | 90–95% | 82–92% | Até 200 bares |
| Bomba de palhetas | 90–95% | 83–92% | Até 175 bares |
| Bomba de pistão radial | 95–98% | 88–94% | Até 700 bares |
| Bomba de pistão axial (fixa) | 95–99% | 88–95% | Até 400 bares |
| Bomba de Pistão Axial (Variável) | 95–99% | 87–94% | Até 400 bares |
Tabela 1: Comparação de eficiência de tipos comuns de bombas hidráulicas usadas em unidades de energia hidráulica
As bombas de engrenagens são as mais acessíveis e amplamente utilizadas em HPUs de baixa a média pressão, mas sua menor eficiência volumétrica em pressões mais altas as torna uma escolha ruim para aplicações sensíveis à energia. As bombas de pistão axial, embora mais caras, oferecem consistentemente a melhor eficiência e são a escolha preferida em unidades de energia hidráulica industriais onde os custos de energia são significativos.
Principais fontes de perda de energia em uma unidade de energia hidráulica
Compreender onde ocorrem as perdas é essencial para melhorar a eficiência de qualquer unidade de energia hidráulica. As perdas são distribuídas por vários pontos e alguns contribuem muito mais do que outros.
Estrangulamento e queda de pressão nas válvulas de controle
Válvulas de controle direcional, válvulas de alívio de pressão e válvulas de controle de fluxo introduzem quedas de pressão à medida que o óleo flui através delas. Num circuito de entrada ou saída, a diferença de pressão através da válvula de controle é convertida diretamente em calor. Em muitos sistemas industriais, esta perda relacionada à válvula por si só é responsável por 15% a 30% da energia total de entrada . Um sistema operando a 200 bar com uma válvula de controle causando uma queda de 30 bar desperdiça 15% da energia de pressão nesse ponto antes mesmo de o fluido atingir o atuador.
Bomba de deslocamento fixo funcionando com capacidade total sob carga parcial
Uma das maiores ineficiências no projeto de unidades hidráulicas tradicionais é usar uma bomba de deslocamento fixo que sempre fornece fluxo máximo, mesmo quando o sistema precisa apenas de uma fração desse fluxo. O excesso de fluxo é desviado de volta ao reservatório através de uma válvula de alívio de pressão na pressão do sistema - uma situação chamada "sopro de alívio". Isso desperdiça energia continuamente e gera calor significativo. Estudos demonstraram que uma HPU de bomba fixa operando a 30% de sua carga nominal pode desperdiçar 40% ou mais da potência de entrada apenas em perdas de bypass.
Vazamento Interno
Vazamentos internos ocorrem em bombas, motores, cilindros e válvulas quando o fluido de alta pressão desvia das vedações e folgas para o lado de baixa pressão. Embora alguns vazamentos internos sejam normais e necessários para a lubrificação, vazamentos excessivos devido ao desgaste ou folgas superdimensionadas reduzem a eficiência volumétrica. Uma bomba com 5% de vazamento interno deve gerar 5% a mais de vazão do que o sistema necessita, consumindo energia extra apenas para compensar. Em componentes desgastados, esse vazamento pode aumentar para 10–15%, degradando visivelmente o desempenho do sistema.
Perdas por fricção em tubos e mangueiras
À medida que o fluido hidráulico flui através de tubos, mangueiras e conexões, o atrito gera uma queda de pressão proporcional à velocidade do fluxo ao quadrado. A tubulação subdimensionada força velocidades mais altas, aumentando drasticamente as perdas. A velocidade máxima de fluxo recomendada em linhas de pressão é normalmente 2–4m/s , e nas linhas de retorno 1–2m/s . Sistemas com tubulações excessivamente longas, curvas acentuadas ou múltiplas conexões podem perder de 5 a 10% da pressão disponível antes que o fluido chegue ao atuador.
Geração de calor e carga de resfriamento
Todas as perdas acima manifestam-se finalmente como calor no fluido hidráulico. A temperatura do fluido deve ser mantida dentro de uma faixa adequada - normalmente 40°C a 60°C para a maioria dos óleos minerais — para preservar a viscosidade e prevenir a degradação. Quando o fluido fica muito quente, a viscosidade cai, o vazamento aumenta e a eficiência da bomba cai ainda mais, criando um ciclo negativo composto. A energia consumida pelos resfriadores de óleo (e seus ventiladores ou circuitos de água) aumenta o consumo geral de energia do sistema, reduzindo ainda mais a eficiência líquida na perspectiva do operador.
Como os acionamentos de velocidade variável melhoram drasticamente a eficiência da unidade de energia hidráulica
A atualização mais impactante disponível para uma unidade de energia hidráulica existente é a adição de um acionamento de velocidade variável (VSD), também chamado de acionamento de frequência variável (VFD), no motor elétrico. Em vez de operar o motor constantemente em velocidade máxima e desviar o excesso de fluxo, um VSD ajusta a velocidade do motor em tempo real para corresponder exatamente ao fluxo e à pressão que o sistema exige.
As poupanças de energia desta abordagem baseiam-se nas leis de afinidade para bombas, que afirmam que o consumo de energia varia com o cubo da velocidade da bomba . A redução da velocidade da bomba para 80% da sua velocidade nominal reduz o consumo de energia para aproximadamente 51% de consumo em velocidade total. Reduzir a velocidade para 60% reduz o consumo de energia para aproximadamente 22% de carga total. Estes são valores teóricos, mas as instalações reais demonstram consistentemente poupanças de energia de 30% a 60% em comparação com HPUs de velocidade fixa executando o mesmo ciclo de trabalho.
Um estudo de caso de uma instalação de moldagem por injeção de plástico substituindo HPUs de bomba fixa por unidades acionadas por VSD em 15 máquinas relatou uma economia média anual de eletricidade de 42% por máquina, com períodos de retorno inferiores a 18 meses de acordo com as tarifas locais de eletricidade. A redução na geração de calor também diminuiu o tempo de funcionamento do resfriador de óleo e estendeu os intervalos de manutenção do óleo.
As unidades de energia hidráulica baseadas em VSD são agora padrão em muitas aplicações industriais de alto desempenho, incluindo:
- Máquinas de moldagem por injeção e sopro
- Prensas de estampagem e conformação de metais
- Máquinas de fundição sob pressão
- Sistemas de fixação hidráulica para máquinas-ferramenta CNC
- Equipamentos de convés marítimo e sistemas hidráulicos offshore
O papel do fluido hidráulico na eficiência do sistema
A seleção e a condição do fluido hidráulico têm um impacto direto e mensurável na eficiência de uma unidade de energia hidráulica. A viscosidade do fluido é o parâmetro crítico. Se a viscosidade for muito alta, a resistência ao bombeamento e o atrito do fluido aumentam, aumentando as perdas mecânicas. Se a viscosidade for muito baixa, o vazamento interno aumenta, reduzindo a eficiência volumétrica e potencialmente causando contato metal com metal em bombas e motores.
A maioria dos sistemas hidráulicos são projetados em torno do óleo mineral ISO VG 46 ou ISO VG 68, com a janela de viscosidade operacional ideal normalmente entre 25 e 54 cSt na temperatura de operação. Operar fora desta janela — seja porque o sistema está muito frio ou muito quente, ou porque foi usado o tipo errado — pode reduzir a eficiência da bomba em 3% a 8% .
Fluidos hidráulicos sintéticos, particularmente óleos à base de polialfaolefina (PAO), podem oferecer melhorias modestas na eficiência de 1% a 3% em relação ao óleo mineral convencional através de melhores características de viscosidade-temperatura e menor atrito interno. Esses ganhos são consistentes em vários estudos independentes e em dados de testes dos fabricantes de bombas. Embora 1–3% pareça modesto, numa grande HPU industrial que consome 100 kW continuamente, isso representa 1.000–3.000 watts de energia poupada – uma quantidade significativa ao longo de um ciclo operacional anual.
A contaminação de fluidos é igualmente importante. Partículas no fluido hidráulico aceleram o desgaste dos componentes, aumentam o vazamento interno e obstruem os orifícios das válvulas. Manter a limpeza dos fluidos de acordo com o código de limpeza ISO 4406 17/15/12 ou melhor para a maioria das HPUs industriais é considerada a melhor prática. Sistemas com fluido degradado frequentemente apresentam quedas mensuráveis na eficiência volumétrica à medida que o desgaste da bomba e da válvula progride.
Comparando a eficiência da HPU de deslocamento fixo versus deslocamento variável
Muitas unidades de energia hidráulica de pequeno e médio porte usam engrenagens de deslocamento fixo ou bombas de palhetas porque são baratas, compactas e simples de manter. As bombas de pistão de deslocamento variável custam significativamente mais, mas adaptam a produção à demanda, reduzindo as perdas de derivação. A diferença de eficiência entre estas duas abordagens é mais pronunciada durante a operação com carga parcial.
| Condição Operacional | Eficiência da HPU de deslocamento fixo | Eficiência da HPU de deslocamento variável | Eficiência da HPU de bomba variável VSD |
| 100% de carga | 78–84% | 82–88% | 85–90% |
| 75% de carga | 62–70% | 78–86% | 84–90% |
| 50% de carga | 48–58% | 72–82% | 80–88% |
| 25% de carga | 30–42% | 60–72% | 72–84% |
Tabela 2: Comparação aproximada da eficiência geral entre níveis de carga para diferentes configurações de unidades de energia hidráulica
A tabela acima ilustra por que as HPUs de bomba fixa são particularmente inadequadas para aplicações com ciclos de demanda variáveis. A uma carga de 25%, uma unidade de deslocamento fixo pode estar desperdiçando mais de dois terços de sua energia de entrada, enquanto uma unidade equivalente de deslocamento variável equipada com VSD retém uma fração útil de saída substancialmente maior.
Etapas práticas para melhorar a eficiência da sua unidade de energia hidráulica
Melhorar a eficiência de uma unidade hidráulica existente nem sempre requer uma substituição completa. Muitas atualizações podem ser aplicadas de forma incremental, com retornos mensuráveis sobre o investimento.
Auditar o consumo atual de energia
Antes de fazer qualquer alteração, instale um medidor de potência na alimentação do motor e registre o consumo durante um ciclo completo da máquina. Compare a curva de potência medida com o mínimo teórico exigido pelo perfil de carga. A diferença entre o consumo real e o mínimo teórico representa perdas recuperáveis. Em muitas HPUs de bomba fixa mais antigas, essa lacuna é 25% a 45% do consumo total.
Dimensione corretamente a bomba e o motor
Bombas e motores superdimensionados são comuns na hidráulica industrial porque os engenheiros aplicam fatores de segurança generosos ou reutilizam componentes existentes. Uma bomba funcionando a 40% de seu deslocamento nominal está operando bem longe de seu ponto de eficiência máxima. A correspondência do deslocamento da bomba com a demanda real do sistema – idealmente operando de 70 a 90% da capacidade nominal no pico de carga – mantém a bomba em sua faixa mais eficiente.
Instale uma unidade de velocidade variável
Conforme discutido acima, instalar um VSD no motor existente é normalmente a atualização única com maior ROI para qualquer unidade de energia hidráulica usada em aplicações de serviço variável. Os VSDs modernos também oferecem capacidade de partida suave, reduzindo a corrente de partida do motor e o choque mecânico na partida, o que prolonga a vida útil da bomba e do motor.
Atualize para o controle Load-Sensing
Os circuitos hidráulicos com detecção de carga (LS) usam um sinal piloto do atuador para ajustar continuamente a pressão e o fluxo de saída da bomba apenas um pouco acima do que a carga exige - normalmente 15–25 bar acima da pressão de carga . Isto elimina as grandes margens de pressão e as perdas de estrangulamento encontradas em circuitos de centro aberto. Os sistemas de detecção de carga são mais complexos e caros de implementar, mas podem reduzir o consumo de energia do sistema em 20% a 40% em aplicações móveis e industriais com cargas variáveis.
Reduza a pressão do sistema ao mínimo necessário
Muitos sistemas hidráulicos são ajustados para pressões mais altas do que a aplicação realmente exige, seja por excesso de engenharia original ou porque a pressão operacional foi aumentada para compensar componentes desgastados. Cada 10 bar desnecessário de pressão do sistema representa desperdício de energia em um circuito de bomba fixa. A revisão sistemática das configurações de pressão e sua redução ao mínimo que atinja de forma confiável a força necessária do atuador é uma melhoria de eficiência gratuita ou de baixo custo que muitas vezes resulta 5% a 15% economia de energia.
Manter o fluido hidráulico e o sistema de filtragem
A amostragem e análise regulares do óleo, combinadas com substituições oportunas de filtros, mantêm o fluido hidráulico na faixa ideal de viscosidade e evitam o desgaste abrasivo dos componentes da bomba e da válvula. Muitas instalações com programas de manutenção preditiva que monitoram de perto a condição dos fluidos relatam Vida útil do componente 10–20% mais longa e eficiência do sistema mensuravelmente mais estável ao longo do tempo em comparação com cronogramas de troca de óleo baseados em calendário.
Isolar e gerenciar a temperatura do fluido
Em ambientes frios, os sistemas hidráulicos demoram mais para atingir a temperatura operacional, período durante o qual o fluido de alta viscosidade aumenta as perdas por atrito. Isolar as paredes do reservatório ou usar pré-aquecedores controlados termostaticamente reduz o tempo de aquecimento e as perdas de eficiência associadas. Em ambientes quentes, garantir que o trocador de calor seja dimensionado e mantido adequadamente evita que o sistema funcione acima da faixa de temperatura ideal, o que, de outra forma, aceleraria o vazamento e degradaria o fluido mais rapidamente.
Como a eficiência da unidade de energia hidráulica afeta os custos operacionais
A eficiência tem um impacto financeiro direto e complexo ao longo da vida útil de uma unidade de energia hidráulica. Uma HPU de 50 kW operando com eficiência geral de 65% precisa de aproximadamente 76,9 kW de entrada elétrica para fornecer 50 kW de trabalho hidráulico útil. A mesma HPU atualizada para 82% de eficiência precisaria apenas 61 kW de entrada — uma diferença de quase 16 kW.
A uma tarifa de eletricidade de US$ 0,12/kWh e 5.000 horas de operação por ano, essa diferença de 16 kW custa $ 9.600 por ano . Ao longo de uma vida útil de equipamento de 10 anos, isso representa US$ 96.000 em custos de eletricidade evitáveis de uma única HPU. Instalações com múltiplas unidades de energia hidráulica, como as encontradas em montadoras automotivas, fundições e linhas de produção pesada, multiplicam esse número de acordo.
Além da eletricidade, menor eficiência significa maior geração de calor, o que aumenta os custos de resfriamento, acelera a degradação do óleo, reduz a vida útil da vedação e da bomba e aumenta a frequência de manutenção. O custo total de propriedade de uma HPU de baixa eficiência é substancialmente maior do que o sugerido pelo preço de compra.
Fatores-chave que determinam a eficiência em qualquer unidade de energia hidráulica
Para resumir as variáveis que determinam onde uma unidade de energia hidráulica específica se enquadra no espectro de eficiência:
- Tipo e condição da bomba: As bombas de pistão axial em boas condições superam consistentemente as bombas de engrenagens e palhetas, especialmente em pressões mais altas.
- Sistema de acionamento: Os motores equipados com VSD proporcionam a melhor eficiência em carga parcial e agora são considerados padrão em instalações com baixo consumo de energia.
- Arquitetura de controle: Os sistemas com detecção de carga e compensação de pressão minimizam as perdas por estrangulamento em comparação com circuitos de centro aberto de pressão fixa.
- Configuração de pressão do sistema: Pressões mais baixas reduzem as perdas de derivação e a geração de calor em sistemas de bomba fixa.
- Tipo e condição do fluido: Grau correto, fluido limpo e em boas condições mantém vazamentos e perdas por atrito em valores mínimos.
- Projeto de tubulação: Tubos corretamente dimensionados, curtos e de baixa resistência minimizam as quedas de pressão de atrito.
- Temperatura operacional: Manter o fluido dentro da faixa ideal de viscosidade (normalmente 40–60°C) preserva a eficiência volumétrica e mecânica.
- Estado de desgaste dos componentes: Bombas, cilindros e válvulas desgastados aumentam o vazamento interno, degradando a eficiência volumétrica ao longo do tempo.
Abordar todos esses fatores sistematicamente - por meio de um projeto inicial inteligente e manutenção consistente - é o que separa uma unidade de energia hidráulica operando com eficiência de 85% de outra que luta para atingir 65%.
