Definindo HPU no Setor de Petróleo e Gás
Na indústria de petróleo e gás, HPU significa Unidade de energia hidráulica . É um sistema independente projetado para gerar, armazenar e fornecer fluido hidráulico pressurizado para acionar diversas operações mecânicas críticas. Ao contrário das unidades industriais padrão, uma unidade de petróleo e gás unidade de energia hidráulica foi projetado para suportar ambientes extremos, como plataformas offshore ou modelos submarinos de águas profundas, onde é necessária energia confiável para operar válvulas de segurança, dispositivos de prevenção de explosão e linhas de controle umbilicais.
O objetivo principal de uma HPU neste campo é atuar como o “coração” dos sistemas de controle, garantindo que mesmo em caso de falha da energia elétrica primária, a energia armazenada nos acumuladores hidráulicos possa executar procedimentos de desligamento de emergência para proteger o meio ambiente e o pessoal.

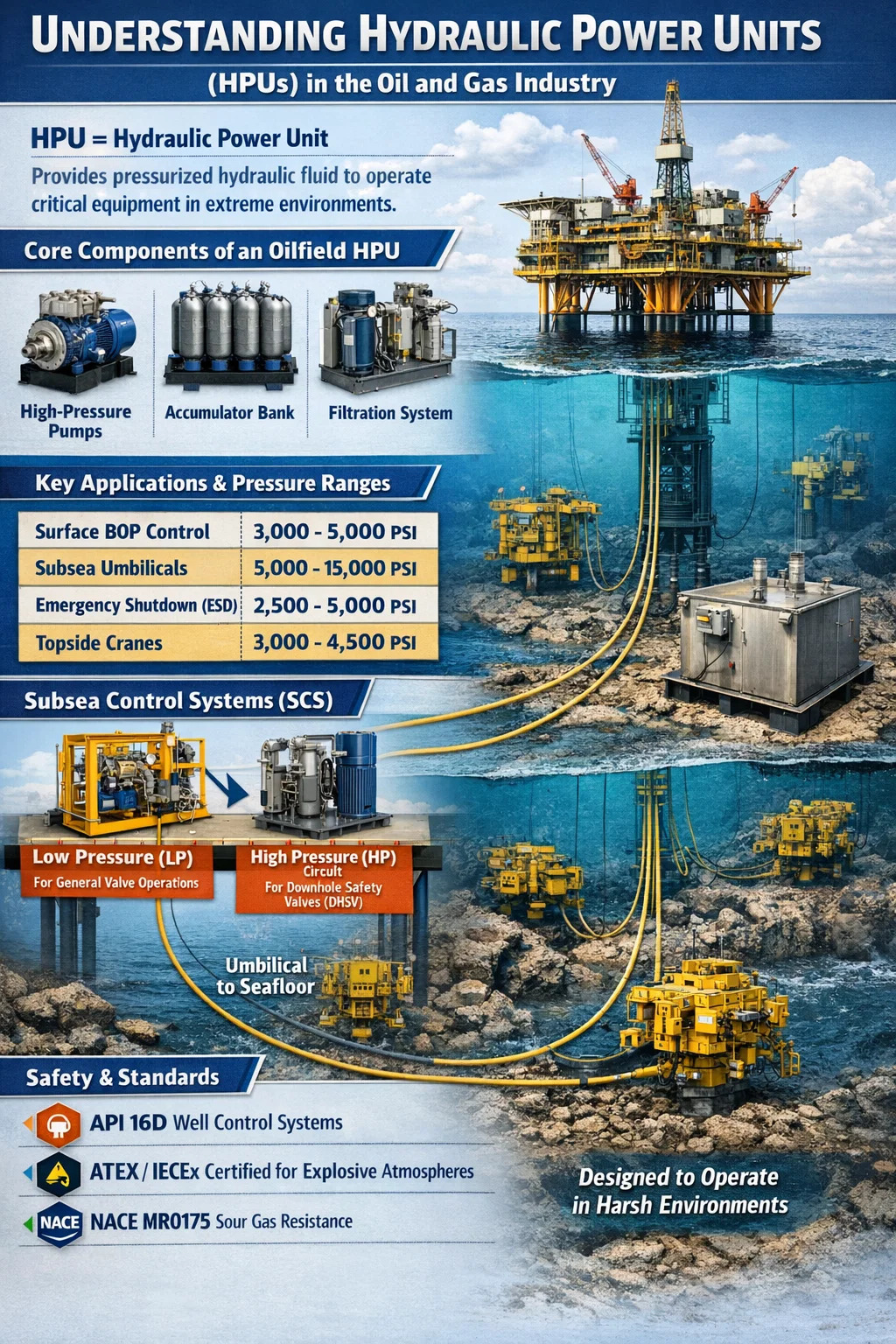

Principais componentes operacionais de uma HPU de campo petrolífero
Um petróleo e gás unidade de energia hidráulica consiste em vários componentes resistentes selecionados especificamente para durabilidade e precisão. Como as falhas no campo petrolífero podem ser catastróficas, estas unidades apresentam frequentemente elevados níveis de redundância.
Geração e armazenamento de pressão
O sistema utiliza bombas de alta pressão (geralmente do tipo pistão ou diafragma) acionadas por motores elétricos ou compressores de ar. Uma característica marcante neste setor é a Banco acumulador . São vasos de pressão que armazenam energia hidráulica a partir de nitrogênio comprimido. Em uma configuração offshore típica, um unidade de energia hidráulica pode manter pressões entre 3.000 PSI e 10.000 PSI , permitindo o acionamento imediato das válvulas mesmo durante uma falha total da bomba.
Gerenciamento e Filtragem de Fluidos
O fluido hidráulico usado em HPUs de petróleo e gás é frequentemente especializado, como misturas de água e glicol para aplicações submarinas para evitar danos ambientais em caso de vazamentos. O reservatório normalmente é feito de Aço inoxidável 316L para resistir à corrosão por névoa salina, e os sistemas de filtragem são frequentemente classificados em 3 a 10 mícrons para proteger válvulas solenóides sensíveis.
Aplicações Primárias em Ambientes Offshore e Submarinos
A utilidade de um unidade de energia hidráulica abrange todo o ciclo de vida de um poço, desde a perfuração até a produção e eventual descomissionamento.
| Aplicação | Função da HPU | Faixa de pressão típica |
| Controle BOP de superfície | Abertura/fechamento de gavetas de prevenção de explosão | 3.000 - 5.000 PSI |
| Umbilicais Submarinos | Alimenteo árvores e coletores submarinos | 5.000 - 15.000 PSI |
| Desligamento de Emergência (ESD) | Fechamento à prova de falhas de válvulas de produção | 2.500 - 5.000 PSI |
| Guindastes de superfície | Levantamento de equipamentos pesados em plataformas | 3.000 - 4.500 PSI |
Aplicações comuns de HPU e seus respectivos requisitos técnicos em petróleo e gás.
Papel da HPU em Sistemas de Controle Submarino (SCS)
Talvez o papel mais crítico de um unidade de energia hidráulica é encontrado na produção submarina. Neste contexto, a HPU está localizada no Topside (a plataforma ou embarcação) e envia fluido através de um cabo "umbilical" de vários quilômetros de comprimento até o fundo do oceano.
Essas unidades são divididas em Baixa Pressão (LP) and Alta Pressão (HP) circuitos. O circuito LP normalmente lida com operações gerais de válvulas, enquanto o circuito HP é reservado para válvulas de segurança de fundo de poço (DHSV). A DHSV requer pressão hidráulica constante para permanecer aberta; se o unidade de energia hidráulica perde pressão, uma mola poderosa na válvula a fecha automaticamente, vedando o poço e evitando derramamentos de óleo.
Padrões de projeto e conformidade ambiental
No campo petrolífero, uma HPU não é apenas uma bomba num tanque. Deve cumprir padrões internacionais rigorosos para garantir segurança e interoperabilidade.
- API 16D: Normas para sistemas de controle para equipamentos de controle de poços de perfuração.
- ATEX/IECEx: Certificação de equipamentos utilizados em atmosferas explosivas, garantindo a unidade de energia hidráulica o motor não acenderá gases perdidos.
- NACEMR0175: Requisitos para materiais resistentes à fissuração por tensão por sulfeto em ambientes de "gás ácido".
Além disso, estas unidades são frequentemente montadas em DNV 2.7-1 contêineres offshore certificados ou "estruturas de colisão", permitindo que sejam içados com segurança por guindastes de barcos de abastecimento até plataformas em mar agitado, sem danificar os componentes hidráulicos internos.
Métricas de Manutenção e Confiabilidade
A confiabilidade é medida através de testes rigorosos. Um típico unidade de energia hidráulica em um circuito ESD crítico passa por um "Teste de curso parcial" (PST) para garantir que as válvulas respondam. A manutenção envolve análise regular do fluido hidráulico para verificar os níveis de limpeza "Classe NAS". Se a pureza do óleo exceder NAS 6 ou ISO 17/15/12 , aumenta o risco de travamento da válvula, o que é inaceitável em operações de petróleo e gás de alto risco.
Ao fornecer uma fonte de força estável e confiável, o unidade de energia hidráulica continua sendo a espinha dorsal da segurança e automação na extração de energia moderna.
