Guia do motor HPU: dimensionamento, tipos, eficiência e dicas de manutenção

FUNDAMENTOS DA UNIDADE HIDRÁULICA

O que um motor HPU realmente faz dentro de uma unidade de energia hidráulica

Um O motor HPU converte a entrada elétrica ou mecânica na força rotacional que aciona a bomba dentro de um Unidade de energia hidráulica , gerando o fluxo e a pressão necessários para mover cilindros, girar atuadores ou operar ferramentas hidráulicas. Sem o motor, o resto da Unidade Hidráulica é apenas um tanque, um coletor e um encanamento. O motor é o único componente que transforma a energia elétrica armazenada em trabalho mecânico utilizável, e seu dimensionamento, velocidade e eficiência determinam quase todos os números de desempenho subsequentes no sistema, desde o tempo de ciclo até o nível de ruído e o custo de eletricidade por hora de operação.

A maioria das unidades de energia hidráulica industriais usa um motor de indução CA trifásico acoplado diretamente a uma bomba de engrenagem, palheta ou pistão por meio de um acoplamento flexível ou caixa de sino. O eixo do motor gira o eixo da bomba a uma velocidade fixa ou variável, e essa rotação desloca o fluido hidráulico para fora do reservatório e para dentro do circuito de trabalho. Em aplicações móveis ou fora da rede, a mesma função é desempenhada por um motor CC alimentado por um banco de baterias, um motor hidráulico acionado por um motor diesel através de uma tomada de força ou, em casos selecionados, um motor pneumático onde a eletricidade não está disponível ou é insegura para uso, como em certos ambientes de mineração ou offshore.

REFERÊNCIA RÁPIDA

Um motor de 10 cavalos de potência operando uma bomba com deslocamento de 2,5 polegadas cúbicas a 1.800 RPM produz aproximadamente 32,5 galões por minuto do fluxo de fluido. Essa relação única entre potência, deslocamento e RPM é o ponto de partida para quase todas as decisões de seleção de motores de HPU.

A anatomia de um motor HPU e como ele se conecta ao sistema

Antes de comparar tipos de motores ou executar cálculos de dimensionamento, é útil entender exatamente quais partes de um motor HPU são importantes para o desempenho e quais são importantes apenas para a instalação. Um motor HPU não é um motor elétrico genérico aparafusado a um tanque hidráulico; ele é selecionado e configurado em torno de um conjunto de interfaces mecânicas e elétricas específicas para transmissão de energia hidráulica.

Eixo e chaveta

O eixo de saída do motor possui um rasgo de chaveta ou estria que deve corresponder exatamente ao acoplamento de entrada da bomba. Uma incompatibilidade aqui é a causa mais comum de atrasos na instalação em novas construções de HPU.

Flange de montagem

Os motores com estrutura NEMA e IEC usam montagens padronizadas de face C ou flange D para que o motor seja parafusado diretamente em uma caixa de sino sem suportes personalizados, mantendo o alinhamento consistente em toda a construção.

Classe de Enrolamentos e Isolamento

A classe de isolamento, normalmente classificada como B, F ou H, determina quanto calor os enrolamentos toleram antes de se degradarem. A Classe F é o padrão de fato para a maioria das tarefas industriais de HPU atualmente.

Tipo de gabinete

Os gabinetes TEFC (Totally Enclosed Fan Cooled) e TENV (Totally Enclosed Non-Ventilated) protegem os enrolamentos contra névoa de óleo, poeira e spray de lavagem comuns em torno de equipamentos hidráulicos.

Tipos de motores usados em projetos de unidades de energia hidráulica

A seleção do tipo de motor correto para uma unidade de energia hidráulica depende do ciclo de trabalho, da fonte de alimentação disponível, das condições ambientais e da frequência com que a unidade inicia e para durante um turno. Abaixo está uma comparação das quatro categorias de motores mais comumente combinadas com bombas hidráulicas em equipamentos industriais e móveis, seguida de uma análise mais detalhada de onde cada uma delas merece seu lugar.

Comparação de tipos de motores usados para acionar unidades de energia hidráulica em aplicações estacionárias e móveis.
Tipo de motor	Faixa de potência típica	Caso de uso comum	Limitação de chave
Indução CA Trifásica	1 a 500 CV	HPUs industriais estacionárias	Requer alimentação trifásica
CA monofásica	0,5 a 10 CV	Prensas para pequenas lojas, elevadores	Menor torque de partida
Motor CC	0,5 a 20 CV	Unidades móveis alimentadas por bateria	Vida útil contínua limitada
Acionado por motor (PTO)	10 a 1000 HP	Todo-o-terreno, agrícola, marítimo	Não há dependência da rede elétrica, mas precisa de logística de combustível

Motores de indução CA trifásicos

Os motores trifásicos dominam as unidades de energia hidráulica industriais estacionárias porque fornecem alto torque de partida, funcionam com eficiência em velocidade constante e têm décadas de confiabilidade comprovada em ambientes de fábrica. Um típico motor trifásico com estrutura NEMA nesta função funciona a 1.800 ou 3.600 RPM, sendo 1.800 RPM muito mais comum para a longevidade da bomba, uma vez que a velocidade mais baixa do eixo reduz o desgaste nas vedações e rolamentos do eixo da bomba.

Motores CA monofásicos

Os motores monofásicos preenchem a lacuna em oficinas e instalações menores onde a energia trifásica nunca foi instalada. Eles funcionam bem para prensas leves, elevadores e pequenas bancadas de teste com cerca de 10 cavalos de potência, mas seu torque inicial mais baixo significa que eles enfrentam cargas de alta inércia ou aplicações que precisam iniciar sob pressão total.

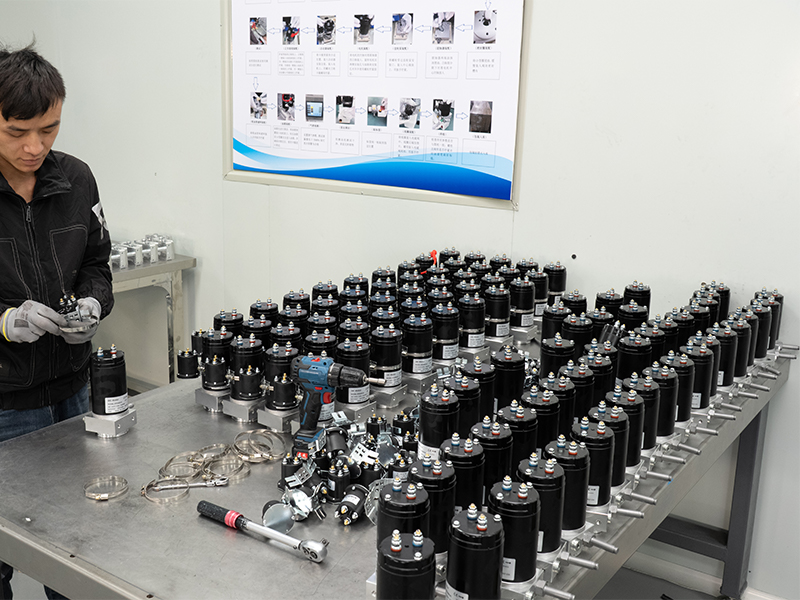

Motores DC para unidades móveis e alimentadas por bateria

Os motores CC são a escolha padrão para unidades de energia hidráulica alimentadas por bateria usadas em elevadores tipo tesoura, plataformas móveis e caminhões de trabalho elétricos. As tensões comuns são 12V, 24V e 48V, com sistemas de tensão mais alta geralmente fornecendo mais energia com menor consumo de corrente e, portanto, menos calor na fiação.

Unidades de tomada de força acionadas por motor

Quando uma unidade de energia hidráulica precisa operar longe de qualquer rede elétrica, um arranjo de tomada de força acionado por motor assume o controle. Essas configurações são comuns em equipamentos agrícolas, plataformas de perfuração e máquinas de convés marítimo, onde já existem motores a diesel ou gasolina para outros fins e a bomba hidráulica simplesmente utiliza a potência disponível no eixo.

Como dimensionar um motor HPU para sua aplicação

O subdimensionamento de um motor HPU é um dos erros mais comuns e mais caros no projeto de sistemas hidráulicos. Um motor que não consegue fornecer torque suficiente na partida irá desarmar repetidamente a proteção contra sobrecarga, superaquecer e falhar bem antes de sua vida útil nominal. O sobredimensionamento, por outro lado, desperdiça energia e aumenta o custo inicial sem acrescentar qualquer desempenho utilizável, e também pode fazer com que o motor funcione de forma menos eficiente em carga parcial.

FÓRMULA DE DIMENSIONAMENTO PRINCIPAL

HP = (GPM × PSI) / 1714

Onde GPM é a vazão necessária e PSI é a pressão máxima do sistema. Esta fórmula pressupõe uma eficiência da bomba de aproximadamente 85 a 90 por cento, o que é típico para novas bombas de engrenagens e palhetas operando em temperatura normal.

Exemplo trabalhado

Considere uma unidade de energia hidráulica que precisa fornecer 15 galões por minuto a 2.000 PSI para operar uma prensa hidráulica. Aplicando a fórmula: 15 multiplicado por 2.000 é igual a 30.000, dividido por 1.714 é igual 17,5 cavalos de potência . Na prática, a maioria dos projetistas arredonda para o próximo tamanho padrão de carcaça do motor, que seria um motor de 20 HP, para compensar perdas de eficiência da bomba e deixar espaço para picos de pressão durante o ciclo de trabalho.

Lista de verificação de dimensionamento

Sempre dimensione para a demanda de pressão de pico, não para a pressão operacional média
Considere o ciclo de trabalho, uma vez que o serviço intermitente permite motores menores do que o serviço contínuo
Leve em consideração a temperatura ambiente, uma vez que a capacidade dos motores é reduzida em ambientes fechados ou quentes
Combine a rotação do motor com a classificação de rotação da bomba para evitar cavitação ou desgaste excessivo
Deixe pelo menos 10 a 15 por cento de espaço livre acima da potência mínima calculada

Ciclo de trabalho e seu efeito no dimensionamento

O ciclo de trabalho descreve a fração de hora de operação que o motor gasta sob plena carga. Uma prensa que gira por 8 segundos e descansa por 22 segundos tem um ciclo de trabalho próximo a 27%, o que permite um motor menor do que uma aplicação de trabalho contínuo, como uma pinça de moldagem por injeção de plástico que mantém a pressão por alguns minutos a fio. As placas de identificação do motor listam a classificação de serviço como S1 para serviço contínuo ou S3 para serviço intermitente, e combinar essa classificação com o perfil de aplicação real evita superaquecimento incômodo e superdimensionamento desnecessário.

Eficiência energética e inversores de frequência variável

Um motor de velocidade fixa operando uma bomba hidráulica continuamente em velocidade máxima, mesmo quando o sistema precisa apenas de fluxo parcial, desperdiça uma quantidade substancial de energia na forma de calor através da válvula de alívio. O emparelhamento do motor da HPU com um inversor de frequência variável permite que a velocidade do motor monitore a demanda real do sistema em vez de funcionar a uma RPM constante 24 horas por dia.

Diferenças de energia e controle entre motores HPU de velocidade fixa e controlados por VFD.
Condição Operacional	Motor de velocidade fixa	Motor controlado por VFD
Inativo / Em espera	Consumo total de energia mantido	Velocidade reduzida para quase zero
Carga Parcial	Excesso de fluxo despejado através da válvula de alívio	Fluxo correspondente diretamente à demanda
Inrush de inicialização	Alto pico de corrente a cada partida	Rampa suave reduz pico de corrente
Nível de ruído	Ruído constante em velocidade total	Quedas com velocidade reduzida

Os dados de campo coletados em diversas prensas industriais e instalações de moldagem por injeção mostraram economia de energia entre 30 e 60 por cento após a modernização de motores HPU de velocidade fixa com inversores de frequência variável, dependendo de quanto do ciclo de trabalho é gasto em carga parcial versus carga total. Aplicações com longos períodos de inatividade ou de permanência, como estações de fixação para moldagem por injeção de plástico, tendem a obter os maiores ganhos, enquanto aplicações que funcionam quase com carga total apresentam continuamente economias menores, mas ainda significativas.

Onde os VFDs agregam mais valor

Operações de prensagem e fixação, bancadas de teste com requisitos de vazão variáveis e qualquer HPU que passe um tempo significativo ocioso entre os ciclos são os candidatos mais fortes para um retrofit de VFD. Aplicações de serviço contínuo operando em uma vazão constante 24 horas por dia apresentam menos benefícios, uma vez que o motor já está operando próximo ao seu ponto mais eficiente na maior parte do tempo.

Acoplamento e alinhamento motor-bomba

A conexão entre o eixo do motor e o eixo da bomba é uma fonte frequente de falha prematura que não tem nada a ver com a classificação elétrica do motor. O desalinhamento entre o motor e o eixo da bomba introduz carga radial em rolamentos que não foram projetados para suportá-la, encurtando a vida útil da vedação e do rolamento em ambos os componentes, mesmo quando o próprio motor está funcionando exatamente conforme especificado.

Use um acoplamento flexível classificado para o torque e a velocidade do motor, não apenas para sua potência
Verifique o alinhamento angular e paralelo com um relógio comparador ou ferramenta de alinhamento a laser antes do aparafusamento final
Confirme se o alojamento do sino ou o flange de montagem SAE corresponde ao tamanho da carcaça do motor e ao padrão de montagem da bomba
Verifique novamente o alinhamento após as primeiras 100 horas de operação, pois os parafusos de montagem e os acoplamentos de elastômero podem assentar
Inspecione anualmente o inserto do acoplamento ou elemento de elastômero quanto a rachaduras, pois este é um item de desgaste mesmo em um sistema alinhado corretamente

Os padrões de montagem SAE, como flanges SAE A, B, C e D, existem especificamente para que motores e bombas de diferentes fabricantes possam ser emparelhados sem usinagem personalizada. A confirmação do tamanho do flange SAE e da dimensão do eixo chavetado ou estriado antes da compra evita uma incompatibilidade que, de outra forma, exigiria um adaptador personalizado, o que adiciona custo e um ponto extra de possível desalinhamento ao trem de força.

Práticas de manutenção que prolongam a vida útil do motor HPU

Um motor HPU bem conservado em um ambiente industrial limpo pode funcionar de forma confiável por 15 a 20 anos, enquanto um motor negligenciado em um ambiente sujo ou superaquecido pode falhar dentro de 2 a 3 anos. A diferença quase sempre se resume a alguns hábitos de manutenção recorrentes, e não a uma única intervenção dramática.

Verificações de rolamentos e lubrificação

Os rolamentos do motor devem ser inspecionados quanto a ruídos, vibrações ou calor incomuns em intervalos regulares, com intervalos de lubrificação seguindo a placa de identificação do fabricante ou o manual de manutenção, em vez de um cronograma genérico. O excesso de lubrificação é tão prejudicial quanto a falta de lubrificação, pois pode causar superaquecimento do rolamento e ruptura da vedação.

Monitoramento Térmico

A temperatura do enrolamento do motor é um dos primeiros indicadores mais claros de problemas antes que ocorra uma falha. Uma temperatura sustentada do enrolamento 10 graus Celsius acima da classe de temperatura nominal do motor reduz aproximadamente pela metade a vida útil esperada do isolamento.

Qualidade do Fornecimento Elétrico

O desequilíbrio de tensão nas três fases de mais de 1% pode aumentar desproporcionalmente o aquecimento do motor, e o desequilíbrio sustentado acima de 5% é um precursor comum de falha prematura do enrolamento em motores HPU industriais.

Controle de Contaminação

As aletas de resfriamento, as aberturas de ventilação e a área ao redor do motor devem permanecer livres de resíduos de óleo hidráulico, partículas metálicas e poeira, uma vez que o acúmulo de contaminação restringe o fluxo de ar e é uma das principais causas de superaquecimento lento e difícil de diagnosticar.

Lista de verificação de manutenção trimestral

Mantenha as aletas de resfriamento e aberturas de ventilação livres de poeira e detritos
Verifique se a tensão de alimentação permanece dentro de 10% da classificação da placa de identificação
Inspecione o acoplamento e os parafusos de montagem quanto a folgas
Rastreie o consumo de amperagem do motor ao longo do tempo para detectar precocemente o desgaste da bomba
Registre as leituras de temperatura do enrolamento para detectar tendências ascendentes graduais

Diagnosticando problemas comuns do motor HPU

A maioria dos problemas relatados no motor da HPU remonta a uma das três causas principais: problemas de alimentação elétrica, problemas de acoplamento mecânico ou contrapressão do sistema hidráulico sendo confundida com uma falha do motor. Separá-los antecipadamente evita a substituição de um motor perfeitamente bom quando o problema real está em outro lugar do circuito.

Sintomas comuns do motor HPU com causas prováveis e a primeira etapa do diagnóstico.
Sintoma	Causa provável	Primeira verificação
Motor zumbe mas não gira	Perda monofásica ou bomba emperrada	Verifique todas as tensões trifásicas
Viagens de sobrecarga frequentes	Motor subdimensionado ou alta pressão do sistema	Verifique a configuração da válvula de alívio em relação à classificação do motor
Vibração excessiva	Desalinhamento do acoplamento ou rolamentos desgastados	Inspecione primeiro o alinhamento do acoplamento
Superaquecimento durante o serviço normal	Ventilação bloqueada ou baixa tensão	Limpe as aberturas e meça a tensão de alimentação
Movimento lento ou fraco do cilindro	Bomba gasta em vez de problema no motor	Meça a saída de fluxo real em relação ao GPM nominal

Separando Falhas de Motor de Falhas Hidráulicas

Uma simples verificação de amperagem ajuda muito a separar um verdadeiro problema do motor de um problema no sistema hidráulico. Se o motor consome corrente normal, mas o sistema apresenta desempenho inferior, o problema quase sempre ocorre a jusante da bomba, das válvulas ou dos atuadores. Se o motor consumir corrente excessiva em relação à classificação da placa de identificação, a carga no próprio motor, seja da bomba ou de um problema de ligação mecânica, é a culpada mais provável.

Perguntas frequentes sobre motores HPU

Qual tamanho de motor eu preciso para uma unidade de energia hidráulica?

O tamanho do motor depende da vazão necessária e da pressão máxima do sistema, calculada usando a fórmula HP igual a GPM vezes PSI dividido por 1.714. Uma prensa que precisa de 15 GPM a 2.000 PSI requer aproximadamente 17,5 HP, normalmente arredondado para uma estrutura de motor de 20 HP para deixar margem para picos de pressão.

Um motor monofásico pode operar uma unidade de energia hidráulica?

Sim, os motores monofásicos podem acionar unidades de energia hidráulica menores, de até aproximadamente 10 HP, mas geralmente têm torque de partida mais baixo do que os motores trifásicos da mesma classificação, o que é importante para aplicações com alta carga de partida, como prensas que iniciam sob pressão.

Quanto tempo deve durar um motor HPU?

Um motor HPU adequadamente dimensionado e mantido em um ambiente limpo geralmente dura de 15 a 20 anos de serviço, enquanto motores expostos ao calor, poeira, desequilíbrio de tensão ou desalinhamento crônico geralmente falham dentro de 2 a 3 anos.

Por que o motor da minha HPU superaquece sob carga normal?

As causas mais comuns são aberturas de ventilação bloqueadas que restringem o fluxo de ar, tensão de alimentação abaixo da classificação da placa de identificação ou a bomba exigindo mais torque do que o motor está classificado para fornecer continuamente devido a configurações superdimensionadas da válvula de alívio.

Adicionar um VFD a um motor HPU realmente economiza energia?

Sim, os resultados de campo em instalações industriais mostram economias de energia entre 30 e 60 por cento após a adição do controle do inversor de frequência, com os maiores ganhos observados em aplicações que têm longos períodos de inatividade ou de carga parcial entre os ciclos de trabalho.

Qual é a diferença entre a potência do motor e o deslocamento da bomba?

A potência do motor descreve quanta potência rotacional o motor pode fornecer, enquanto o deslocamento da bomba descreve quanto volume de fluido a bomba move por rotação. Juntos, em uma determinada RPM, esses dois valores determinam a vazão real e a capacidade de pressão do sistema.

Que classe de isolamento um motor HPU deve ter?

O isolamento Classe F é a escolha padrão para a maioria dos motores HPU industriais atualmente, oferecendo uma tolerância de temperatura mais alta do que os projetos mais antigos de Classe B, permanecendo amplamente disponível em todas as marcas de motores e tamanhos de carcaça.

Com que frequência o alinhamento do motor da HPU deve ser verificado?

O alinhamento deve ser verificado na instalação, verificado novamente após as primeiras 100 horas de operação à medida que as peças de montagem se acomodam e, em seguida, inspecionado durante a manutenção trimestral de rotina ou antes, se a vibração ou o ruído aumentarem visivelmente.
