Resfriamento líquido explicado
O que é resfriamento CDU e por que é importante agora
Resfriamento de CDU — a prática de usar um Unidade de distribuição de refrigerante para regular a temperatura, a pressão e o fluxo de refrigerante líquido dentro de um data center — passou de uma opção de nicho para a arquitetura padrão para qualquer instalação que lida com IA ou cargas de trabalho de computação de alto desempenho. A resposta é simples: o resfriamento a ar atinge aproximadamente 8 kW por rack, enquanto os modernos racks de treinamento de IA que executam clusters de GPU de próxima geração excedem rotineiramente 130 kW por rack, com algumas implantações de refrigeração líquida operando acima de 250 kW por rack (Aulank Pump, 2026). Uma CDU preenche a lacuna entre o calor gerado pelo hardware de TI e o sistema de água da instalação que, em última análise, rejeita esse calor para o mundo exterior.
Basicamente, uma CDU cria um circuito secundário isolado – separado da água gelada da instalação – e faz circular o líquido refrigerante através de placas frias montadas diretamente em CPUs e GPUs. O calor absorvido pelo refrigerante passa através de um trocador de calor de placas interno de volta ao circuito da instalação. A CDU também lida com gerenciamento de ponto de orvalho, filtragem, balanceamento de fluxo e detecção de vazamentos. Sem uma CDU corretamente dimensionada e comissionada, um rack refrigerado a líquido não pode operar com segurança.
US$ 1,82 bilhão Valor de mercado CDU projetado até 2032 (CAGR 23,5%)
250 kW Carga térmica por rack em clusters de IA de alta densidade (2026)
2,6 MW Capacidade máxima de novas plataformas CDU de classe empresarial (DCX, 2026)
Como funciona o resfriamento CDU: o circuito hidráulico completo
Compreender o resfriamento da CDU requer compreender que cada instalação envolve pelo menos dois circuitos de fluido distintos. O circuito primário, muitas vezes chamado de Facility Water System (FWS), é fornecido pelos chillers ou torres de resfriamento do edifício. O circuito secundário, denominado Tecnologia Cooling System (TCS), é o circuito que realmente toca o equipamento de TI. A CDU fica na interface.
A relação do loop primário e secundário
Os dois circuitos são isolados hidraulicamente por um trocador de calor tipo placa dentro da CDU. Esse isolamento não é negociável: a água das instalações geralmente contém produtos químicos de tratamento, partículas ou variações de pressão que danificariam placas frias ou interfaces de chips. O trocador de calor de placas interno da CDU permite a transferência de calor do lado TCS para o lado FWS sem qualquer mistura de fluidos. De acordo com as diretrizes da ASHRAE citadas em vários whitepapers de fabricantes de CDU, a temperatura de fornecimento do TCS deve ser mantida acima do ponto de orvalho do data center para evitar condensação nos componentes eletrônicos — normalmente 17–22°C, dependendo das condições ambientais.
A força de bombeamento que impulsiona o refrigerante através do circuito secundário vem do que os engenheiros comumente chamam de Unidade de energia hidráulica CC — um conjunto compacto que combina um motor CC sem escovas, um impulsor ou bomba do tipo vórtice e um controlador de acionamento de frequência variável (VFD). Em projetos modernos de CDU em rack, o espaço é medido em unidades de rack (U), e as notas de engenharia publicadas pela Panasonic descrevem a instalação de três conjuntos de bombas em um espaço interno de 4U (178 mm), ao mesmo tempo em que fornecem 70 litros por minuto de fluxo – uma melhoria de 75% em relação aos projetos anteriores de 40 L/min alcançados por meio de análise de campo magnético e otimização de dinâmica de fluidos (Panasonic, 2025).
A abordagem da unidade de energia hidráulica CC domina os projetos de motores CA em 2025–2026 por três razões. Primeiro, os motores CC sem escovas eliminam o desgaste do comutador que reduz a vida útil em ambientes de data center com alta umidade. Em segundo lugar, o controle de velocidade variável – disponível via PWM ou sinais analógicos de 0–10 V – permite que o controlador CDU module o fluxo com precisão em resposta às mudanças de temperatura do chip sem operar as bombas com potência total durante períodos de baixa carga. Terceiro, a compatibilidade de barramento de 12 Vcc e 48 Vcc significa que o conjunto da bomba pode consumir diretamente da distribuição de energia do rack do servidor sem a necessidade de um transformador abaixador CA separado (Moog CoreMotion, 2025).
Projetos de acionamento magnético (construção sem vedação) são cada vez mais obrigatórios em circuitos secundários diretos ao chip porque qualquer vazamento de fluido adjacente à eletrônica ativa é um evento de perda de hardware, e não um problema de manutenção. O guia de seleção 2026 da Aulank Pump documenta que os projetos centrífugos de selo mecânico estão "cada vez mais ausentes dos novos projetos de CDU", dadas as taxas inaceitáveis de falha de vedação em circuitos secundários pressurizados de 4–6 bar.
Filtragem, Sensores e Controle Inteligente
Além da bomba e do trocador de calor, uma CDU integra vários subsistemas. Os cartuchos de filtração classificados entre 0,2 e 50 mícrons removem partículas que, de outra forma, obstruiriam os microcanais da placa fria ou bloqueariam os orifícios do coletor. Sensores de pressão, temperatura e pressão diferencial em ambos os lados do trocador de calor alimentam um PLC ou controlador integrado. Este controlador executa algoritmos de circuito fechado que definem a velocidade da bomba, modulam válvulas de controle e alarmes de incêndio se for detectada uma excursão no ponto de orvalho ou vazamento. Plataformas empresariais como a linha DCX ECDU suportam interfaces OPC UA, MQTT, BACnet IP e SNMP, permitindo que o CDU se integre diretamente com sistemas de gerenciamento de edifícios (BMS) ou plataformas de gerenciamento de infraestrutura de data center (DCIM) (DCX, 2026).
Tipos de configurações de resfriamento de CDU
O resfriamento da CDU não é um produto único; ele abrange uma ampla variedade de formatos adaptados à densidade do rack, ao espaço disponível e à infraestrutura de água existente nas instalações. As três configurações dominantes em 2025–2026 são CDUs em rack, CDUs em linha e skids de CDU centralizados.
■
CDU no rack
Instalado diretamente dentro do rack do servidor, normalmente em um chassi de 4U a 8U na parte inferior ou traseira. Ideal para resfriamento localizado de um único rack. Os conjuntos de bombas da Panasonic são uma escolha líder de componentes para este formato. A capacidade é normalmente de 30–200 kW por unidade. Mais adequado para inquilinos de colocation que não podem modificar a infraestrutura de instalações compartilhadas.
■
CDU em linha
Posicionado no final ou entre fileiras de racks, servindo vários racks através de uma rede de distribuição múltipla. Este é o formato usado pela maioria das plataformas CDU empresariais, incluindo a Eaton ROL2300 (até 2,3 MW) e a série DCX ECDU (600 kW a 2,6 MW). Grupos de bombas redundantes (N 1 ou 2N) são padrão. Adequado para data halls de grandes empresas e hiperescala.
■
Skid CDU centralizado
Um grande skid hidráulico pré-montado instalado em uma sala mecânica ou corredor técnico, atendendo a todo um data hall ou zona de resfriamento. Os skids centralizados da Supreme Integrated Technology, por exemplo, usam grupos duplos de bomba-motor de 125 HP com VFDs Danfoss e trocadores de calor especialmente desenvolvidos. A capacidade pode atingir 5–8 MW quando combinada com Unidades de Distribuição de Instalações (FDUs) ao nível da instalação. Ideal para construções greenfield em hiperescala.
Comparação de tipos de configuração de resfriamento de CDU por parâmetros principais de implantação | Configuração | Capacidade típica | Melhor Aplicação | Tipo de bomba comum | Modelo de Redundância |
| CDU no rack | 30–200 kW | Rack único, colocation | DC sem escova, acionamento magnético | Conjuntos de bombas N 1 |
| CDU em linha | 200 kW – 2,6 MW | Multi-rack, empresarial, HPC | Centrífuga/controlada por VFD | 2×50% ou N 1 |
| Skid Centralizado | 2,5 MW – 8 MW | Hiperescala, data halls inteiros | Centrífuga de alto HP, Danfoss VFD | 2N ou caminhos primários duplos |

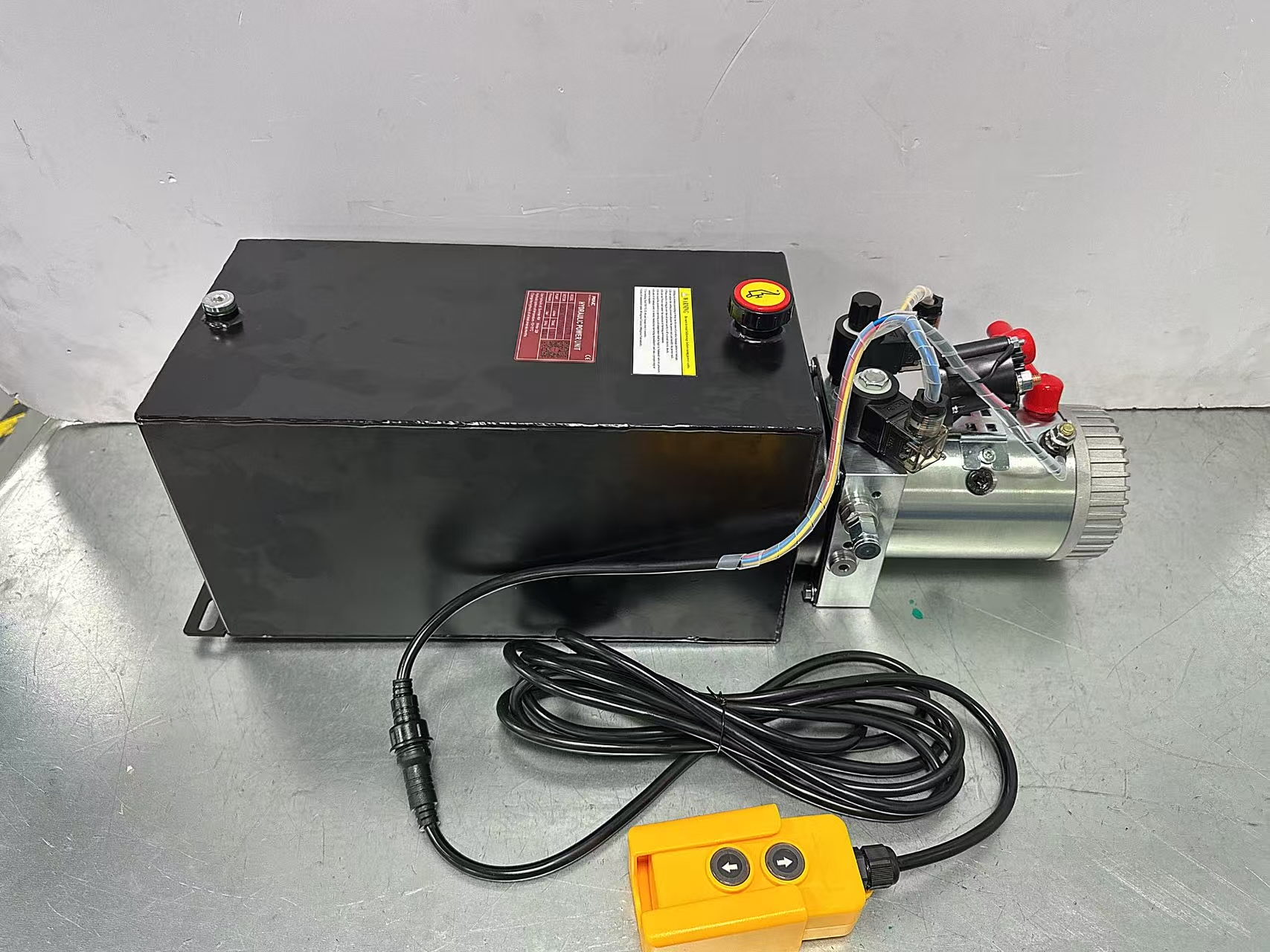

Seleção de unidade de energia hidráulica DC para sistemas de resfriamento CDU
A seleção da unidade de energia hidráulica CC correta para uma aplicação de resfriamento de CDU envolve o equilíbrio de cinco parâmetros inter-relacionados: vazão, pressão do cabeçote, eficiência do motor, limites de ruído e compatibilidade do líquido refrigerante. Errar em qualquer um desses itens pode comprometer o tempo de atividade do sistema ou acelerar o desgaste dos componentes.
01
Requisitos de vazão
A vazão nos circuitos secundários da CDU é determinada pela carga térmica e pelo aumento de temperatura permitido nas placas frias. Um ponto de projeto comum é um diferencial de temperatura de 10–12 K (deltaT) no lado secundário. Para um rack de 200 kW a 10 K deltaT usando água (calor específico ~4,18 kJ/kg·K), o fluxo necessário é de aproximadamente 4,8 L/s ou 288 L/min. Os conjuntos de unidades de energia hidráulica CC no rack da Panasonic alcançam 70 L/min por bomba; três unidades em paralelo fornecem 210 L/min para um único rack — adequado para racks de até cerca de 150 kW a um deltaT de 10 K.
02
Pressão principal e placas frias de microcanais
As placas frias de GPU microcanais modernas introduzem quedas de pressão significativas - geralmente de 0,5 a 1,5 bar por placa fria - e um coletor de rack completo distribuindo o fluxo para 8 a 16 placas frias pode exigir de 3 a 5 bar de altura manométrica disponível da unidade de energia hidráulica CC. O sistema hidráulico da bomba Vortex (turbina regenerativa) fornece inerentemente alta altura manométrica em fluxo moderado, e é por isso que eles se tornaram a escolha principal para aplicações de circuito secundário CDU. Os níveis de pulsação devem permanecer abaixo de 2% pico a pico para evitar vibração induzida por fluxo em estruturas de cobre de placa fria.
03
Eficiência do motor e controle de velocidade variável
Um motor CC sem escovas de alta eficiência acionando um impulsor de acoplamento magnético pode atingir eficiências de motor de 85 a 92% em toda a faixa de velocidade operacional. A integração do VFD reduz o consumo de energia da bomba em 30–50% durante períodos de carga parcial em comparação com a operação em velocidade fixa. A plataforma CoreMotion da Moog suporta operação de 12 V CC, 48 V CC e 230/240 V CA a partir do mesmo corpo físico da bomba – uma vantagem em instalações em transição para distribuição de energia em rack de 48 V, que está se tornando padrão em ambientes de hiperescala.
04
Ruído e vibração
As CDUs em fila e em rack são instaladas em data halls onde as emissões acústicas afetam as condições de trabalho dos técnicos. As unidades de energia hidráulica CC com acionamento magnético e construção sem vedação são significativamente mais silenciosas do que as alternativas de bomba de engrenagens ou de palhetas porque não há contato metal com metal no caminho do fluido. Vários fabricantes de CDU (incluindo TOPSFLO) citam níveis de ruído abaixo de 45 dB(A) no fluxo nominal – permitindo a implantação em ambientes de uso misto ou adjacentes a escritórios onde unidades de resfriamento de ar baseadas em CRAC seriam inaceitáveis.
05
Compatibilidade com refrigerante
A maioria dos circuitos secundários da CDU utiliza água desionizada ou uma mistura de propilenoglicol-água (normalmente PG25 — 25% de propilenoglicol por volume) para proteção contra congelamento. As peças molhadas devem ser de aço inoxidável 316L ou vedadas com EPDM/PTFE para resistir à corrosão. Alguns secundários de resfriamento por imersão usam hidrocarbonetos sintéticos ou fluidos fluorados com viscosidades na faixa de 5–15 cP na temperatura operacional; eles exigem um sistema hidráulico de bomba projetado para fluidos de menor densidade e menor tensão superficial, e a classificação do invólucro do motor da unidade de energia hidráulica CC deve corresponder à categoria de inflamabilidade do fluido, se aplicável.
Crescimento do mercado de resfriamento CDU e dados da indústria
Os números por trás da adoção do resfriamento CDU refletem uma mudança estrutural na forma como os data centers são construídos e alimentados. De acordo com a Intel Market Research (2025), o mercado global de CDU de alta potência foi avaliado em 414 milhões de dólares em 2024 e deverá atingir 1,824 mil milhões de dólares até 2032, representando uma taxa composta de crescimento anual de 23,5%. O segmento de hiperescala capturou 77% da participação de mercado em 2025, confirmando que os maiores provedores de nuvem são a principal força por trás da demanda de CDU.
Adoção de condução de densidade de rack
A ligação entre a densidade de potência do rack e a necessidade da CDU é direta. Dados do Relatório sobre o estado do data center de 2024 da Association for Computer Operations Management (AFCOM) mostram que a densidade média do rack subiu de 6,1 kW por rack em 2017 para 12,0 kW por rack em 2024. O relatório de 2024 da Omdia projeta densidades médias atingindo 20 kW por rack em 2030. No entanto, os clusters de treinamento de IA já estão muito além dessa curva: guia da indústria de 2026 da Aulank Pump documenta racks superiores a 130 kW para implantações NVIDIA Blackwell GB200/GB300, e algumas configurações ultrapassam 250 kW por rack. Nestes níveis, o arrefecimento do ar não é apenas ineficiente – é fisicamente insuficiente.
Os 55% dos profissionais de data centers que antecipam o crescimento contínuo da densidade (pesquisa Uptime Institute 2024, 721 entrevistados) não estão especulando; eles estão documentando uma tendência que já é visível nos roteiros de chips. Os aceleradores de próxima geração da NVIDIA publicaram números de TDP superiores a 700 W por chip, e bandejas completas de 8 GPU funcionam acima de 6 kW em um chassi que ocupa 6U de espaço de rack – mais de 1 kW por unidade de rack antes de perdas de armazenamento, rede ou fonte de alimentação redundante serem adicionadas.
Fonte: AFCOM Estado do Data Center 2024; Guia de seleção da bomba Aulank 2026 CDU
Eficiência de resfriamento CDU: Impacto PUE e horas de resfriamento gratuitas
Uma das razões mais convincentes para implantar o resfriamento CDU junto com uma unidade de energia hidráulica CC bem escolhida é a melhoria mensurável na Eficácia do Uso de Energia (PUE). PUE é a relação entre a potência total da instalação e a potência do equipamento de TI; um PUE de 1,0 é perfeito, enquanto uma instalação típica refrigerada a ar funciona de 1,4 a 1,8. Instalações refrigeradas a líquido com instalações de CDU otimizadas atingem regularmente valores de PUE de 1,1 a 1,2, de acordo com dados publicados dos principais fornecedores de CDU, incluindo Vertiv e nVent.
Resfriamento com água quente e resfriamento livre estendido
Os trocadores de calor de placas da classe AT3 usados nas principais plataformas CDU (incluindo a série ECDU da DCX) permitem temperaturas de aproximação significativamente mais restritas do que os projetos convencionais, permitindo que a água de abastecimento da instalação seja tão quente quanto 45°C enquanto ainda remove o calor dos circuitos secundários operando a 35–40°C. Isto é importante porque amplia o número de horas por ano durante as quais um refrigerador seco ou torre de resfriamento podem rejeitar calor sem ligar um resfriador — as chamadas horas de arrefecimento gratuito. Em um clima temperado, um sistema CDU com classificação de 45°C pode operar sem refrigerador por 6.000 a 8.000 horas por ano, em comparação com cerca de 2.000 horas para um sistema convencional de água gelada que requer água de abastecimento de 7°C (documentação DCX ECDU, 2026).
Integração de recuperação de calor
Algumas plataformas de resfriamento CDU vão um passo além ao integrar um terceiro trocador de calor ou bomba de calor para aumentar a temperatura do calor recuperado para uso em aquecimento urbano ou em sistemas HVAC de edifícios. A documentação CDU da WKM-Michel descreve sistemas capazes de produzir temperaturas de saída adequadas para redes de aquecimento de baixa temperatura, com tecnologia de bomba de calor opcional para aumentar ainda mais o nível de temperatura. Isto transforma o data center de uma fonte pura de calor em um fornecedor parcial de energia — uma trajetória alinhada com as diretivas de sustentabilidade da UE que exigem que os data centers acima de determinados limites de energia relatem e reduzam progressivamente a descarga de calor residual.
Filtração de fluxo lateral e longevidade de fluidos
Um fator de eficiência secundário que muitas vezes é subestimado durante a seleção da CDU é a limpeza do líquido refrigerante. Partículas acima de 10 mícrons podem marcar superfícies de placas frias de microcanais, aumentando a resistência térmica ao longo do tempo. As plataformas CDU com filtragem contínua por injeção de fluxo lateral — conforme usado nos projetos de skid centralizados da Supreme Integrated Technology — mantêm a contagem de partículas baixa sem exigir o desligamento do sistema para trocas de filtro. A redução resultante na degradação da resistência térmica amplia o intervalo entre as substituições da placa fria e mantém os coeficientes de transferência de calor projetados durante o ciclo de vida do servidor.
Considerações sobre instalação e comissionamento de resfriamento da CDU
Mesmo um sistema CDU bem especificado terá um desempenho inferior se a instalação e o comissionamento não seguirem a sequência correta. Os erros mais comuns observados em implantações em campo envolvem a entrada de ar no circuito secundário, pontos de ajuste de ponto de orvalho incorretos e comissionamento inadequado dos parâmetros VFD da unidade de energia hidráulica CC.
Lavagem e purga de ar
O circuito secundário deve ser lavado com o refrigerante especificado (geralmente água deionizada com uma resistividade medida acima de 0,5 MΩ·cm) antes de qualquer placa fria ser conectada. Bolsas de ar em microcanais de placas frias criam pontos quentes e podem causar ebulição local mesmo quando o líquido refrigerante está bem abaixo da temperatura de saturação. Pontos de purga de ar automáticos devem ser instalados em todos os pontos altos do coletor, e a porta de ventilação da CDU deve ser ciclada durante o enchimento. As plataformas CDU pré-canalizadas, como o modelo DCX ECDU Entry, incluem coletores de fornecimento/retorno integrados com pontos de sangria de ar integrados que podem reduzir o trabalho de tubulação no local em até 60% em comparação com construções componente por componente.
Comissionamento do ponto de ajuste do ponto de orvalho
O algoritmo de gerenciamento do ponto de orvalho do controlador CDU faz leituras de temperatura e umidade relativa dos sensores dentro do data hall e calcula a temperatura mínima de fornecimento do líquido refrigerante. Se o data hall funcionar a 24°C e 45% de umidade relativa, o ponto de orvalho será de aproximadamente 11,5°C, e a CDU deverá manter o fornecimento secundário acima de pelo menos 13°C com uma margem de segurança adequada. Erros na colocação do sensor – por exemplo, posicionar o sensor de umidade próximo a um fluxo de ar de ladrilho perfurado em vez de no fluxo de ar de retorno – levam a alarmes persistentes ou, pior, a eventos de condensação não detectados.
Ajuste VFD da unidade de energia hidráulica DC
O inversor de frequência que controla a unidade de energia hidráulica CC da CDU deve ser ajustado à curva hidráulica real do circuito secundário instalado. Configurações de velocidade excessiva causam pressão excessiva nas entradas da placa fria, arriscando a extrusão da vedação ou danos ao conector. As configurações de baixa velocidade reduzem o fluxo e permitem que a temperatura do chip aumente durante picos de carga de trabalho. A maioria dos protocolos de comissionamento de CDU envolve registrar a velocidade da bomba, a pressão diferencial e as temperaturas de entrada/saída em vários pontos de operação e verificar se a transferência de calor calculada corresponde ao ponto de projeto térmico do servidor dentro de ±5%.
Teste de redundância
Antes de declarar operacional um sistema de resfriamento CDU, cada conjunto de bombas redundantes deve ser exercido isoladamente. Para configurações N 1, a bomba primária é desligada enquanto se verifica se a unidade de reserva inicia dentro do tempo de comutação automática (normalmente abaixo de 3 segundos) e se a temperatura de alimentação da placa fria não excede o ponto de ajuste de desarme durante a transição. Para configurações 2N, ambos os trens circulam simultaneamente para verificar a distribuição equilibrada do fluxo através do coletor e, em seguida, cada trem é isolado por sua vez.
Resfriamento CDU versus abordagens alternativas de resfriamento líquido
O resfriamento direto no chip baseado em CDU é a forma mais amplamente implantada de resfriamento líquido em data centers, mas existe junto com trocadores de calor de porta traseira (RDHx), imersão monofásica e imersão bifásica. Cada um tem uma função diferente e os requisitos da unidade de energia hidráulica CC diferem significativamente entre as abordagens.
Comparação de tecnologia de refrigeração líquida para aplicações de data center (2025–2026) | Technology | Taxa de captura de calor | Modificação do servidor necessária | Função da Unidade Hidráulica DC | Potência máxima do rack suportada |
| CDU direto para chip | 60–80% do calor do rack | Placas frias na CPU/GPU necessárias | Driver de loop secundário primário | 250 kW |
| Trocador de calor da porta traseira (RDHx) | 40–60% do calor do rack | Nenhuma modificação no servidor | Circulação de água da instalação | ~60 kW (limitação do lado ar) |
| Imersão Monofásica | Até 98% do calor do rack | Placas nuas em tanque dielétrico | Bomba de circulação dielétrica | 300 kW |
| Imersão em Duas Fases | Até 98% do calor do rack | Tábuas nuas em líquido fervente | Bomba de reposição/condensação de baixa utilização | 500 kW |
A razão pela qual o resfriamento direto ao chip da CDU domina as implantações atuais, apesar de capturar apenas 60-80% do calor do rack (o calor residual que sai por convecção de componentes não resfriados por líquido, como DIMMs, armazenamento e fontes de alimentação, é tratado por ar suplementar) é a combinação de compatibilidade de servidor e familiaridade operacional. Ao contrário dos sistemas de imersão, os racks refrigerados por CDU mantêm chassis de servidor padrão, procedimentos de manutenção padrão e cobertura de garantia padrão de OEMs de servidores – um fator significativo para compradores empresariais com grandes bases instaladas.
Manutenção de sistemas de resfriamento CDU e unidades de energia hidráulica DC
Um sistema de resfriamento CDU bem projetado, operando uma unidade de energia hidráulica CC de tamanho adequado, pode operar durante anos com intervenção mínima, mas um programa estruturado de manutenção preventiva é essencial para evitar paradas não planejadas.
- Verificações de resistividade do líquido refrigerante (mensalmente): A água deionizada absorve lentamente a contaminação iônica das paredes dos tubos e dos materiais das placas frias. A resistividade caindo abaixo de 0,1 MΩ·cm sinaliza que o cartucho de resina de leito misto precisa ser substituído. A utilização de refrigerante de baixa resistividade acelera a corrosão galvânica em canais de placas frias de alumínio.
- Inspeção do cartucho do filtro (trimestralmente): Os filtros de fluxo lateral classificados entre 0,2 e 10 mícrons acumulam partículas a uma taxa proporcional à velocidade do circuito e à área de superfície do tubo. A maioria das plataformas CDU inclui um indicador de pressão diferencial na carcaça do filtro; um aumento acima do limite do fabricante (normalmente 0,3–0,5 bar) aciona uma recomendação de mudança. Plataformas com carcaças de filtro duplo permitem uma troca sem interromper o fluxo do circuito secundário.
- Análise de vibração do rolamento da bomba (semestral): Mesmo as unidades de energia hidráulica CC com acionamento magnético sem vedação possuem rolamentos no eixo do impulsor que se desgastam com o tempo. A análise de vibração usando um acelerômetro colocado na carcaça da bomba pode detectar o desenvolvimento de desgaste do rolamento de 3 a 6 meses antes da falha – tempo suficiente para agendar uma substituição planejada sem uma parada de emergência. A plataforma de controle ECDU da DCX registra continuamente as tendências de corrente e vibração do motor e apresenta alertas de manutenção preditiva por meio de sua interface BMS.
- Avaliação de incrustações no trocador de calor (anual): A superfície do lado primário (água da instalação) do trocador de calor de placas é o local mais provável para depósitos de incrustações, particularmente em regiões onde a água da instalação tem elevada dureza ou conteúdo biológico. Testes anuais de desempenho térmico – comparando a taxa real de transferência de calor nas condições medidas de vazão e temperatura com a curva de projeto – detectam incrustações antes que elas degradem as temperaturas de fornecimento do circuito secundário.
- Inspeção visual da placa fria (na atualização do servidor): Quando os servidores são substituídos ou atualizados, as placas frias devem ser inspecionadas visualmente quanto a corrosão, marcas ou extrusão de anéis de vedação nas conexões de desconexão rápida. A documentação da CDU da Eaton observa que as desconexões rápidas cegas com conexões giratórias de 360 graus minimizam a força aplicada durante a conexão e desconexão, reduzindo os danos ao anel de vedação - mas a inspeção continua necessária.
O futuro do resfriamento CDU: tendências que moldam a próxima geração
Várias tendências tecnológicas convergentes moldarão a evolução dos sistemas de refrigeração CDU e suas unidades de energia hidráulica CC até o final da década de 2020. A compreensão dessas orientações ajuda os planejadores de data centers a tomar decisões de compra que permanecerão compatíveis com as futuras gerações de infraestrutura.
Arquitetura de energia 48V DC
À medida que as instalações de hiperescala adotam a distribuição em rack de 48 Vcc para reduzir as perdas de cobre, os conjuntos de bombas CDU estão sendo reprojetados para funcionar nativamente a 48 V. Isto elimina a fonte de alimentação CA da arquitetura elétrica da CDU, reduzindo as perdas de conversão e simplificando a manutenção. A documentação CoreMotion da Moog já lista 48 Vcc como tensão operacional suportada.
Controle de fluxo orientado por IA
As plataformas de controle de CDU de próxima geração estão integrando algoritmos de aprendizado de máquina que prevêem a demanda de resfriamento com base no tipo de carga de trabalho – distinguindo, por exemplo, entre treinamento de IA intensivo de multiplicação de matriz (potência de pico sustentada) e serviço de inferência (carga altamente variável e com alta carga). O ajuste de fluxo preditivo reduz a energia da bomba em 20–40% em comparação com circuitos de controle integral proporcional reativo, de acordo com dados de campo iniciais de implantações em hiperescala.
Infraestrutura padronizada de conexão rápida
O Open Compute Project (OCP) e consórcios industriais equivalentes estão impulsionando a padronização dos pontos de conexão do coletor CDU, permitindo que placas frias de vários fornecedores se conectem a uma única CDU sem acessórios personalizados. O Eaton ROL4000, inspirado nas especificações de quinta geração do OCP Project Deschutes, demonstra como os perfis de conexão padrão podem atender cargas de resfriamento de 2 MW a uma temperatura aproximada de 3°C – alcançável apenas com trocadores de calor classe AT3 e saída de unidade de energia hidráulica CC controlada com precisão.
Recuperação de calor integrada como padrão
A pressão regulamentar, especialmente na Europa, está a acelerar a integração das disposições de recuperação de calor nas especificações básicas da CDU. A atual linha de CDU da WKM-Michel inclui uma porta de trocador de calor opcional de fábrica para extração de calor residual, com uma estratégia de controle que garante que o desempenho do resfriamento tenha prioridade hidráulica absoluta sobre o rendimento de recuperação de calor. A capacidade de alimentar redes de aquecimento locais a partir do calor rejeitado do data center está passando de uma opção premium para um recurso padrão nos lançamentos da plataforma 2025–2026.
Perguntas frequentes sobre resfriamento CDU
Qual é a diferença entre uma unidade CDU e uma unidade CRAC?
Uma unidade de ar condicionado de sala de computadores (CRAC) usa refrigerante ou água gelada para resfriar o ar recirculado dentro do data hall. Uma CDU é um sistema trocador de calor líquido para líquido que distribui refrigerante diretamente para o hardware de TI por meio de placas frias ou coletores. As CDUs são muito mais eficientes termicamente para aplicações de alta densidade, mas exigem compatibilidade de placa fria no servidor. As unidades CRAC funcionam com servidores padrão não modificados e permanecem relevantes como resfriamento suplementar para instalações CDU que capturam de 60 a 80% do calor do rack na forma líquida, deixando algum calor residual para remoção de ar.
Como uma unidade de energia hidráulica CC difere de uma bomba CA padrão em aplicações CDU?
Uma unidade de energia hidráulica CC utiliza um motor CC sem escovas com comutação eletrônica, proporcionando controle de velocidade variável, maior eficiência em carga parcial, menores emissões acústicas e compatibilidade com barramentos de distribuição de energia CC (12V ou 48V). Uma bomba CA padrão funciona em velocidade fixa (ou com um VFD externo separado), requer fonte de alimentação CA e apresenta maiores perdas sem carga. Para aplicações de CDU em rack onde o espaço e a energia são fortemente limitados e as cargas de trabalho variáveis exigem fluxo adaptativo, as unidades de energia hidráulica CC são agora a escolha padrão entre os principais fabricantes, incluindo Panasonic, Moog e TOPSFLO.
Qual refrigerante deve ser usado em um circuito secundário de CDU?
A escolha mais comum é água deionizada com resistividade mantida acima de 0,5 MΩ·cm. Para instalações onde a temperatura ambiente pode cair abaixo de 10°C (resfriamento externo, locais de borda), uma mistura de propilenoglicol-água com 25-30% de glicol por volume (PG25 ou PG30) é usada para proteção contra congelamento. O propilenoglicol reduz ligeiramente a capacidade de calor específico e aumenta a viscosidade, ambos os quais aumentam a energia de bombeamento necessária para uma determinada carga térmica – um fator que deve ser levado em consideração no dimensionamento da unidade de energia hidráulica CC. Devem ser usados pacotes de inibidores especificamente formulados para compatibilidade com placas frias de alumínio e cobre, e o pH do sistema deve ser mantido entre 7,0 e 8,5.
O resfriamento da CDU pode ser adaptado a um data center refrigerado a ar existente?
Sim, mas a complexidade prática depende de a água da instalação já estar disponível no espaço em branco. Se os risers de água gelada terminarem na sala de máquinas, mas não no piso do data hall, as CDUs em linha conectadas por meio de conjuntos de mangueiras flexíveis oferecem o caminho menos perturbador. As unidades CRAC podem permanecer operacionais para remoção de calor residual enquanto a cobertura da CDU é expandida rack por rack. As plataformas CDU compactas em linha são projetadas especificamente com esse caso de uso brownfield em mente – o DCX HYDRO CDU 12, por exemplo, é descrito como adequado para "qualquer ambiente de sala de dados com posicionamento em linha ou corredor técnico". A mão-de-obra da tubulação é a variável de custo dominante; plataformas CDU pré-canalizadas que incluem coletores de fornecimento/retorno e pontos de purga de ar podem reduzir significativamente o tempo de instalação.
Qual nível de redundância é apropriado para sistemas de resfriamento CDU?
O nível de redundância apropriado reflete os requisitos mais amplos da camada do data center. Implementações equivalentes ao Tier III (99,982% de tempo de atividade) normalmente usam redundância de bomba N 1 dentro de cada CDU, combinada com válvulas de isolamento múltiplas que permitem que uma CDU seja colocada off-line sem interromper o fluxo para racks adjacentes. As implantações equivalentes ao Tier IV usam arquitetura 2N — dois trens CDU independentes, cada um dimensionado para lidar com 100% da carga térmica do rack, com comutação automática em caso de falha ou manutenção da bomba. Para ambientes de treinamento de IA em hiperescala, onde mesmo um breve estrangulamento térmico degrada o tempo de conclusão do trabalho em milhares de GPUs, a arquitetura 2N é padrão, apesar do custo de capital adicional.
Como o resfriamento da CDU afeta o PUE em comparação ao resfriamento a ar?
Um sistema de resfriamento CDU bem comissionado, operando com trocadores de calor compatíveis com água quente e uma unidade de energia hidráulica CC otimizada, normalmente reduz o PUE da instalação da faixa de 1,4 a 1,8, típica de instalações antigas resfriadas a ar, para 1,1 a 1,2. A melhoria vem de três fontes: eliminação de manipuladores de ar de salas de computadores que consomem muita energia, extensão das horas de resfriamento livre (operação de resfriamento desligado) possibilitada por temperaturas mais altas permitidas da água de abastecimento e redução da potência do ventilador do equipamento de TI, uma vez que CPUs e GPUs refrigeradas a líquido não exigem mais o mesmo fluxo de ar para rejeição de calor. Alguns operadores de hiperescala relatam valores de PUE próximos de 1,05 para novas instalações refrigeradas a líquido em climas temperados.
Qual é a vida útil típica de um sistema de resfriamento CDU?
Os trocadores de calor de placas e a tubulação do coletor em sistemas CDU são projetados para 15 a 20 anos de vida útil sob condições normais de operação, assumindo que a química do refrigerante seja mantida e a pressão do sistema permaneça dentro dos limites do projeto. Os componentes com maior probabilidade de exigir substituição antecipada são os conjuntos de bombas (normalmente, 5 a 8 anos de vida útil dos rolamentos para unidades de energia hidráulica CC com acionamento magnético, extensíveis com manutenção preditiva) e vedações elastoméricas em conexões de desconexão rápida (2 a 5 anos, dependendo da frequência de conexão). Os módulos eletrônicos de controle e sensores normalmente têm garantia de 3 a 5 anos e podem exigir substituição em um ciclo de 7 a 10 anos, à medida que o suporte de firmware termina para gerações de plataformas mais antigas.
Qual taxa de fluxo uma CDU precisa para um rack de servidor AI de 100 kW?
Para um rack de 100 kW com um diferencial de temperatura de 10 K no lado secundário usando água como refrigerante, o fluxo de massa necessário é de aproximadamente 2,4 kg/s ou 144 L/min. A adição de uma margem de segurança de 15% para perdas na distribuição de fluxo no coletor eleva a especificação da unidade de energia hidráulica CC para aproximadamente 165 L/min na saída da CDU. Com uma altura manométrica projetada de 3 bar (considerando as quedas de pressão da placa fria e do coletor), isso corresponde a um requisito de energia hidráulica da bomba de aproximadamente 820 W. Com uma eficiência da unidade de energia hidráulica CC de 65 a 75%, a entrada elétrica para o conjunto da bomba é de aproximadamente 1,1 a 1,3 kW – menos de 1,3% da carga de TI do rack, confirmando que a sobrecarga de bombeamento do resfriamento líquido é insignificante em comparação com seu benefício térmico.
