Ler esquemas hidráulicos não é tão complicado quanto parece. Depois de entender que cada símbolo representa um componente físico e cada linha representa um caminho fluido, o diagrama começa a contar uma história mecânica clara. Um chave é aprender a biblioteca de símbolos ISO 1219, compreender as convenções de direção de fluxo e reconhecer como um Unidade de energia hidráulica (HPU) ancoua todo o circuito. A maiouia dos técnicos touna-se proficiente na leitura de esquemas padrão após algumas semanas de prática concentrada.
Este guia abouda tudo, desde o reconhecimento básico de símbolos até a leitura de circuitos complexos de multiatuadoues, com atenção específica aos componentes que você encontrará com mais frequência em máquinas industriais, equipamentos móveis e sistemas offshore. Quer você seja um técnico de manutenção, um engenheiro de projeto ou um operador de máquina tentando solucionar uma falha, entender como ler esses diagramas é uma das habilidades mais práticas que você pode desenvolver.
Um esquema hidráulico é um diagrama simbólico que mostra como os componentes hidráulicos estão conectados e como o fluido flui através de um sistema. Não mostra a localização física dos componentes, seu tamanho real ou o roteamento de tubos e mangueiras no espaço. O que mostra é a relação lógica entre os componentes e a sequência ou condições sob as quais o fluido se move de um ponto a outro.
Pense nisso como um diagrama de fiação elétrica. Um diagrama de fiação não informa onde um fio passa fisicamente através de uma parede, mas informa exatamente qual terminal se conecta a qual componente e sob quais condições de comutação a corrente flui. Um esquema hidráulico opera na mesma lógica, mas para fluido pressurizado em vez de eletricidade.
A maioria dos esquemas hidráulicos segue ISO 1219-1 (Sistemas e Componentees de Fluid Power — Símbolos Gráficos) ou, na América do Norte, ANSI/NFPA T3.25. Os dois padrões compartilham a maioria dos símbolos, mas diferem em algumas convenções. Os equipamentos industriais vendidos globalmente quase sempre usam a ISO 1219. Saber qual padrão um esquema segue economiza tempo ao procurar símbolos desconhecidos.
Um cruzamento de duas linhas sem ponto significa que as linhas não se conectam. Um cruzamento com um ponto preenchido significa que as linhas se conectam nesse cruzamento. Esta distinção é significativamente importante ao rastrear caminhos de fluxo através de circuitos complexos.

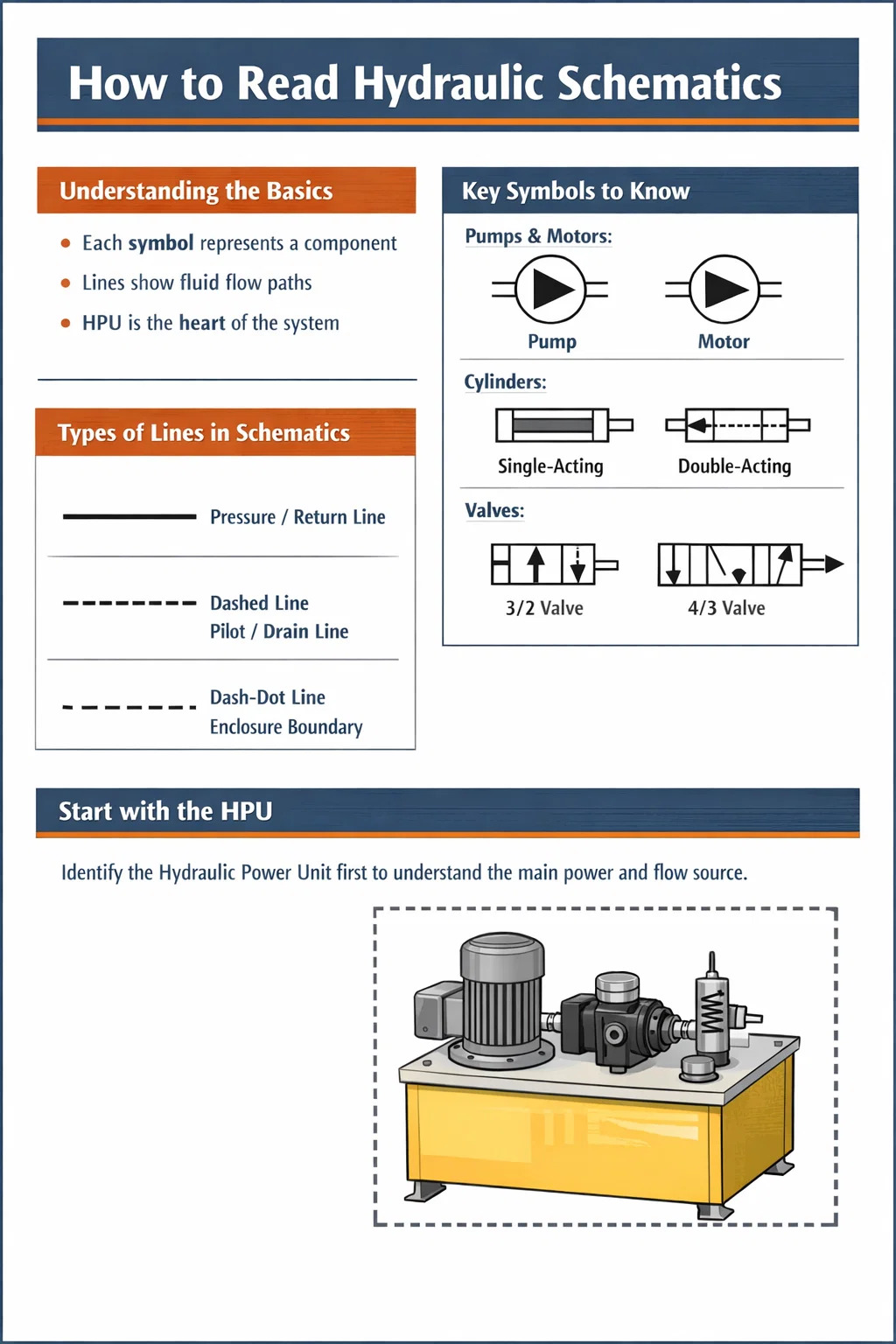

Os símbolos hidráulicos são construídos a partir de um pequeno conjunto de formas primitivas. Depois de aprender o que cada forma primitiva significa, você poderá decodificar símbolos para componentes que nunca viu antes, lendo a lógica da forma. As principais primitivas são círculos, quadrados/retângulos, triângulos, setas e arcos.
Tanto as bombas quanto os motores são representados por um círculo. A diferença é a direção do triângulo preenchido dentro do círculo. Um triângulo apontando para longe do centro do círculo (para fora) representa uma bomba – ela empurra o fluido para fora. Um triângulo apontando para o centro representa um motor – o fluido entra e impulsiona a rotação. Uma versão de deslocamento variável de qualquer um dos dispositivos terá uma seta diagonal desenhada através do símbolo do círculo.
Em um Unidade de energia hidráulica , normalmente você verá um ou mais símbolos de bomba conectados diretamente a um símbolo de motor principal (um motor elétrico representado por um círculo com a letra M ou um símbolo de motor). A bomba é o coração da HPU — ela converte energia mecânica em fluxo hidráulico, normalmente em pressões que variam de 150bar a 350bar em sistemas industriais.
Um cilindro hidráulico é mostrado como um retângulo com uma haste estendendo-se de uma extremidade. O retângulo representa o cano, e o retângulo dentro dele (o pistão) geralmente está implícito nas posições das portas. Um cilindro de dupla ação possui duas linhas de porta – uma de cada lado do pistão. Um cilindro de ação simples possui uma linha de porta e geralmente mostra um símbolo de mola no lado de retorno para indicar a retração da mola.
Atuadores rotativos (motores hidráulicos ou atuadores oscilantes) são círculos com triângulos bidirecionais e linhas de eixo. Quando você vê setas curvas em um símbolo de atuador rotativo, isso indica capacidade de rotação contínua.
As válvulas são representadas por quadrados. O número de quadrados no símbolo é igual ao número de posições de comutação que a válvula possui. Uma válvula de duas posições possui dois quadrados lado a lado. Uma válvula de três posições possui três quadrados. As setas e os símbolos de porta bloqueada dentro de cada quadrado mostram os caminhos de fluxo disponíveis naquela posição. O quadrado central de uma válvula de três posições mostra a condição neutra ou central, o que é particularmente importante para entender o que acontece quando nenhum sinal é aplicado.
Os símbolos do atuador fixados na parte externa do invólucro da válvula informam como a válvula se desloca. Atuadores comuns incluem:
Uma válvula de controle direcional descrita como "operada por solenóide 4/3, centrada por mola" mostrará três quadrados com um solenóide em cada quadrado externo e uma mola em cada quadrado externo. O quadrado central mostrará a condição de fluxo neutro — por exemplo, todas as portas bloqueadas (centro fechado), pressão para o tanque e ambas as portas do atuador bloqueadas (centro tandem) ou todas as portas abertas (centro aberto).
Válvulas de alívio, válvulas redutoras, válvulas de sequência e válvulas de contrapeso aparecem como retângulos com uma seta diagonal e uma mola, mas suas conexões internas são diferentes. Um válvula de alívio conecta-se da linha de pressão ao tanque e abre quando a pressão excede o valor definido - é sempre mostrado em paralelo com o circuito, protegendo o sistema contra sobrepressão. Um válvula redutora de pressão é colocado em série na linha e limita a pressão a jusante a um valor definido, independentemente das condições a montante.
Uma válvula de retenção é mostrada como uma esfera ou seta contra uma sede – ela passa o fluxo apenas em uma direção e bloqueia o fluxo reverso. Uma válvula de retenção operada por piloto (POcurrículo) adiciona uma linha piloto tracejada ao símbolo da válvula de retenção, indicando que um sinal piloto pode anular a verificação e permitir o fluxo reverso. POCVs são comuns em circuitos de retenção de carga onde é necessário travar um cilindro na posição, mas também liberá-lo sob condições controladas.
Um restritor fixo é mostrado como uma constrição estreita na linha. Uma válvula de controle de fluxo variável adiciona uma seta diagonal para indicar o ajuste. Uma válvula de controle de fluxo com compensação de pressão adiciona um retângulo com uma seta interna para mostrar que a queda de pressão através do restritor é mantida constante – isso garante taxas de fluxo consistentes, independentemente das variações de pressão de carga, o que é essencial para velocidades consistentes do cilindro.
O Unidade de energia hidráulica quase sempre é mostrado como uma montagem distinta delimitada por uma borda pontilhada ou tracejada no esquema. Esse limite informa que tudo dentro faz parte do pacote da HPU — normalmente um reservatório, uma ou mais bombas com motores principais, uma válvula de alívio do sistema principal, um filtro de sucção, um filtro de linha de retorno e várias conexões de instrumentação.
Ao ler um esquema que inclua uma HPU, comece identificando o limite da unidade. Tudo fora dos limites são componentes de circuito instalados em campo. As conexões que passam pelo limite da HPU são as interfaces entre a unidade de energia e o circuito de trabalho – normalmente uma porta de alimentação de alta pressão (rotulada P ou HP), uma porta de retorno do tanque (rotulada T ou R) e, muitas vezes, uma porta de drenagem (rotulada L ou Dr) para vazamento interno de motores e válvulas.
| Component | Recurso de símbolo | Função |
|---|---|---|
| Reservatório / Tanque | Retângulo aberto na parte inferior do circuito | Armazena fluido hidráulico e permite a dissipação de calor |
| Bomba de deslocamento fixo | Círculo com triângulo para fora, sem seta diagonal | Fornece fluxo constante por revolução |
| Bomba de deslocamento variável | Círculo com triângulo externo e seta diagonal | Saída de fluxo ajustável para eficiência energética |
| Válvula de alívio principal | Retângulo com seta diagonal e mola paralela à linha principal | Limita a pressão máxima do sistema |
| Filtro de sucção | Retângulo de linha tracejada na linha de sucção | Protege a bomba contra contaminação por partículas grandes |
| Filtro de linha de retorno | Retângulo sólido com símbolo interno tracejado na linha de retorno | Remove a contaminação fina do fluido de retorno |
| Manômetro | Círculo com símbolo de ponteiro de agulha | Leitura de pressão local para comissionamento e diagnóstico |
| Trocador de calor/resfriador | Retângulo com setas indicando meio de resfriamento | Mantém a temperatura do fluido dentro da faixa operacional |
Um bem projetado Esquema da HPU também mostrará o motor elétrico com sua potência e velocidade nominais, o acoplamento entre o motor e a bomba e qualquer válvula de descarga ou controle do compensador de pressão que gerencia o comportamento de espera da bomba. Em grandes HPUs industriais — unidades com saídas de bomba de 200 litros por minuto ou mais — você verá frequentemente arranjos de bombas duplex com lógica alternada de serviço/standby mostrados através de um arranjo de válvula seletora ou de comutação.
Abordar um esquema que você nunca viu antes pode ser cansativo se você tentar ler tudo de uma vez. O processo a seguir funciona de forma confiável para esquemas de qualquer nível de complexidade.
Antes de examinar qualquer símbolo detalhadamente, examine todo o esquema para compreender sua organização geral. A maioria dos esquemas são desenhados com a fonte de energia (unidade de energia hidráulica ou conjunto de bomba independente) à esquerda ou na parte superior, com atuadores (cilindros e motores) à direita ou na parte inferior. A linha de fornecimento de pressão principal normalmente fica na parte superior, correndo horizontalmente, e a linha de retorno do tanque corre abaixo dela em paralelo. O fluxo geralmente se move da esquerda para a direita ou de cima para baixo em condições normais de operação.
Observe o bloco de título – ele identificará a máquina, o número do desenho, o nível de revisão e, muitas vezes, o tipo de fluido e a pressão nominal do sistema. Este é um contexto crítico. Um sistema projetado para 250 barras com óleo mineral Tellus 46 se comporta de maneira muito diferente de um sistema projetado para 420 barras com fluido de éster fosfato resistente ao fogo.
Conte e rotule cada cilindro, motor hidráulico e atuador rotativo no esquema. Estas são as suas saídas – os componentes que fazem o trabalho real. Entender qual trabalho precisa ser feito fornece o contexto para entender por que a válvula e o circuito de controle estão organizados dessa maneira. Cada atuador terá um número de etiqueta ou uma letra de referência que remete à lista de componentes ou lista de materiais no pacote de desenho.
Siga as linhas sólidas desde a saída da bomba até cada atuador e de volta ao tanque. Este traço revela o caminho físico que o fluido pressurizado percorre em condições normais de operação. Marque onde ocorrem os pontos de ramificação. Em cada ramal, muitas vezes está presente uma válvula de retenção ou divisor de fluxo para gerenciar a prioridade entre vários circuitos operando simultaneamente.
Para cada válvula de controle direcional, identifique: quantas posições ela possui, qual é o caminho do fluxo em cada posição, como ela é acionada (solenóide, pressão piloto, alavanca manual) e qual sua posição padrão/retorno por mola. A posição padrão informa o que acontece durante uma falha de energia ou quando nenhum sinal de comando está presente — esta é uma informação crítica de segurança para qualquer máquina.
Uma válvula no fechado à prova de falhas (centro bloqueado) manterá a carga no lugar se houver perda de energia. Uma válvula no aberto à prova de falhas (centro flutuante) permitirá que uma carga suspensa caia. Esta distinção tem implicações de segurança significativas e deve ser compreendida ao ler esquemas para aplicações de elevação ou suporte.
Siga as linhas tracejadas em todo o esquema. Essas linhas de sinal de controle geralmente revelam a lógica do circuito – qual válvula controla qual outra válvula, onde a lógica de sequência está incorporada e onde existem circuitos de feedback de pressão. Muitos esquemas usam válvulas direcionais operadas por piloto, onde a pressão piloto vem de um circuito de alimentação piloto separado, extraído a pressão reduzida (normalmente 30–50 barras ) em comparação com a pressão de trabalho principal.
As linhas de drenagem também são essenciais para rastrear. Componentes com vazamento interno – bombas variáveis, motores hidráulicos, algumas válvulas proporcionais – requerem uma linha de drenagem de baixa pressão de volta ao tanque. Se a linha de drenagem ficar bloqueada ou desenvolver contrapressão acima de cerca de 5–10 barras , as vedações do eixo falharão. O esquema mostra onde estão essas linhas de drenagem e confirma que elas retornam ao tanque separadamente da linha de retorno principal.
Localize cada válvula de alívio no esquema. A válvula de alívio do sistema principal na HPU define a pressão máxima permitida do sistema. As válvulas de alívio secundárias em circuitos de atuadores individuais protegem esses circuitos específicos contra picos de pressão induzidos por carga. Em um sistema bem projetado, a pressão de ajuste da válvula de alívio principal deve ser aproximadamente 10–15% acima a mais alta pressão de trabalho necessária para qualquer atuador no sistema.
Os circuitos hidráulicos são construídos a partir de um número relativamente pequeno de padrões recorrentes. Reconhecer esses padrões em um esquema acelera drasticamente sua leitura e fornece uma visão imediata do comportamento do circuito.
O controle de velocidade de um cilindro ou motor é obtido restringindo o fluxo. Em um circuito de medição , a válvula de controle de fluxo é colocada na linha de abastecimento do atuador — ela restringe a rapidez com que o fluido entra no atuador. Em um circuito de medição , a válvula de controle de fluxo é colocada na linha de retorno — ela restringe a rapidez com que o fluido sai do atuador. A medição externa é preferida para aplicações de carga excessiva porque mantém uma contrapressão positiva que evita que a carga se afaste mais rápido do que a bomba está fornecendo o fluido.
A circuito de purga coloca a válvula de controle de fluxo em um ramal que desvia parte do fluxo da bomba diretamente para o tanque, em vez de colocá-la na linha de alimentação ou retorno do atuador. Isto é mais eficiente em termos energéticos porque o excesso de fluxo desvia do atuador a uma pressão mais baixa, mas fornece um controle de velocidade menos preciso sob cargas variadas.
Um circuito regenerativo aparece em um esquema como uma conexão entre a porta da extremidade da haste de um cilindro e a linha de alimentação da extremidade da tampa. Quando a válvula de controle direcional é deslocada para estender o cilindro, o fluxo de retorno da extremidade da haste é direcionado de volta para a extremidade da tampa e não para o tanque. Isto aumenta a velocidade de extensão porque o fluxo efetivo para a extremidade da tampa é igual ao fluxo da bomba mais o fluxo de retorno do lado da haste. A compensação é a capacidade de força reduzida durante o curso regenerativo. Os circuitos regenerativos são usados em fases de aproximação de prensas, aplicações de deslizamento e qualquer situação em que seja necessária uma passagem rápida antes do contato com força total.
Quando um esquema mostra uma válvula de contrapeso na porta da extremidade da haste de um cilindro montado verticalmente, o circuito é projetado para evitar que a carga desça sob a gravidade quando a válvula direcional está em ponto morto ou quando uma linha se rompe. A válvula de contrapeso requer um sinal piloto do lado da alimentação para abrir, o que significa que a carga só pode baixar quando a bomba estiver fornecendo pressão ativamente – a carga não pode cair livremente mesmo se uma mangueira falhar entre o coletor da válvula e o cilindro. A pressão de ajuste da válvula de contrapeso é normalmente 1,3 vezes a pressão máxima induzida pela carga para evitar vibração e ainda permitir o abaixamento controlado.
Um símbolo de acumulador (um círculo dividido por uma linha curva representando a membrana separadora ou bexiga) indica armazenamento de energia no circuito. Os acumuladores têm diversas finalidades: eles podem fornecer alta vazão instantânea para atuações de curta duração sem a necessidade de uma bomba grande, podem manter a pressão do sistema durante os períodos de inatividade da bomba e amortecem os picos de pressão. Ao ver um acumulador em um esquema, procure também uma válvula de descarga de segurança ou um circuito de válvula de descarga que permita que a pressão armazenada seja liberada para o tanque antes de qualquer trabalho de manutenção - este é um recurso de segurança obrigatório em qualquer circuito hidráulico acumulado.
Válvulas proporcionais e servoválvulas aparecem nos esquemas como símbolos de válvulas de controle direcional com detalhes adicionais indicando posicionamento variável contínuo em vez de comutação discreta. Uma válvula direcional proporcional é frequentemente desenhada como um símbolo de válvula direcional padrão com um solenóide proporcional indicado por um símbolo mostrando uma mola variável ou um símbolo anotado com "proporcional" ou "PROP" na etiqueta. Uma servoválvula é desenhada de forma semelhante, mas geralmente com um símbolo de motor de torque e um caminho de feedback interno indicando o controle de posição do carretel em circuito fechado.
Os circuitos que usam essas válvulas são normalmente sistemas de controle de posição ou velocidade em malha fechada. O esquema mostrará sensores de feedback – transdutores de posição linear (LVDTs), codificadores rotativos ou transdutores de pressão – com linhas de sinal voltando para um bloco controlador. Estas linhas de sinal são geralmente mostradas como linhas finas ou anotadas como sinais elétricos em vez de linhas hidráulicas. Compreender quais sinais são hidráulicos e quais são elétricos é importante ao ler esses esquemas mais complexos. O bloco controlador pode ser mostrado como um retângulo simples com entradas e saídas rotuladas, com o esquema elétrico detalhado em um conjunto de desenhos separado.
O Unidade de energia hidráulica O fornecimento de circuitos de servoválvulas deve fornecer fluido excepcionalmente limpo - normalmente Classe de limpeza ISO 4406 16/14/11 ou melhor — porque as servoválvulas têm folgas internas de 2–5 mícrons e são extremamente sensíveis à contaminação por partículas. O esquema da HPU para sistemas servo mostrará filtros de pressão de alta eficiência (classificados em 3–10 mícrons absolutos), além do filtro de linha de retorno padrão.
Cada componente em um esquema hidráulico profissional é marcado com uma referência alfanumérica, como V1, V2, CV3, Autocaravana1, CIL-A ou M1. Essas tags correspondem a uma lista de componentes (também chamada de lista de materiais ou lista de peças) que aparece na área do bloco de título do desenho ou em um documento separado. A lista de componentes fornece o fabricante, o número do modelo e as principais especificações de cada componente marcado.
Para solução de problemas, o número da etiqueta é o caminho mais eficiente para encontrar a folha de dados de um componente específico. Se o esquema mostrar que a válvula V3 deve estar mudando quando o solenóide S3 estiver energizado, mas o cilindro não estiver se movendo, procure V3 na lista de componentes para encontrar o modelo exato da válvula e, em seguida, recupere a folha de dados para verificar as especificações da bobina elétrica, opções de configuração do carretel e requisitos mínimos de pressão operacional.
O most practical use of hydraulic schematics in day-to-day work is fault diagnosis. A schematic gives you a logical map of the system that allows you to systematically isolate a fault rather than guessing or swapping parts at random. Experienced hydraulic technicians use a process called "half-splitting" — using the schematic to identify the midpoint of a suspect circuit and testing there first, then eliminating half the circuit as the fault source with each test.
Usando o esquema, trace o caminho do fluxo que deve existir quando o comando de extensão for fornecido. Iniciando na HPU, verifique se há pressão no sistema. Siga a linha até a válvula de controle direcional — o solenóide está sendo energizado (verifique o esquema elétrico para obter o sinal de controle)? Se o solenóide estiver energizado, a válvula está mudando (a pressão deve aparecer na porta da extremidade da tampa do cilindro de acordo com o esquema)? Se a pressão aparecer na extremidade da tampa, mas o cilindro não se mover, o problema provavelmente está no lado de retorno – um caminho de retorno bloqueado, uma válvula de contrapeso emperrada ou uma vedação do cilindro com falha que está desviando o fluido da extremidade da tampa para a extremidade da haste internamente.
Cada uma dessas etapas de diagnóstico exige que você saiba exatamente o que o esquema mostra que deveria estar acontecendo em cada ponto. Sem o esquema, você está testando às cegas.
Quando um sistema hidráulico desenvolve problemas relacionados à contaminação, o esquema ajuda a entender quais componentes correm maior risco. Válvulas proporcionais e servo-válvulas com folgas internas finas falharão primeiro. Os indicadores do filtro — mostrados no esquema como indicadores de diferencial de pressão nos elementos do filtro — serão acionados mais cedo do que o normal. O esquema mostra os componentes críticos para a limpeza (normalmente aqueles com folgas internas inferiores a 10 mícrons) para que você saiba onde focar a inspeção quando houver suspeita de contaminação.
Durante o comissionamento inicial de um sistema, o esquema é usado para verificar se cada válvula está na configuração correta, se cada configuração de pressão está correta e se cada caminho de fluxo funciona conforme projetado. Uma abordagem sistemática envolve a verificação de cada válvula de alívio criando a condição de carga descrita no procedimento de comissionamento e confirmando que o sistema atinge a pressão de alívio especificada — normalmente usando um manômetro de teste calibrado no ponto de teste mostrado no esquema. A HPU geralmente é comissionada primeiro isoladamente, confirmando a pressão e a vazão de saída da bomba, antes que os componentes do circuito montados em campo sejam ativados.
Um esquema simples de cilindro único pode ter menos de 20 componentes e caber em uma única folha A3. Um sistema complexo de múltiplos atuadores — como uma grande prensa com 12 cilindros, múltiplos estágios de velocidade e requisitos simultâneos de suporte de carga — pode executar até 10 ou mais folhas de desenho com centenas de componentes. A abordagem de leitura é dimensionada de acordo.
Para esquemas de múltiplas folhas, cada folha normalmente cobre uma zona funcional da máquina, com referências cruzadas mostrando onde uma linha de uma folha se conecta a uma linha em outra folha. Essas referências cruzadas são mostradas como bandeiras triangulares ou circulares com um número de folha e referência de linha — por exemplo, "→ SH3/L12" significando que a linha continua na folha 3 na linha 12. Sempre siga essas referências cruzadas ao traçar um caminho de fluxo, em vez de assumir que uma linha que termina em uma bandeira é um beco sem saída.
Esquemas grandes para sistemas multiatuadores geralmente incluem um tabela de funções ou tabela verdade mostrando quais solenóides estão energizados em cada modo de operação da máquina. Esta tabela é extremamente útil para compreender a lógica do sistema sem ter que rastrear mentalmente cada estado da válvula para cada condição operacional. Se tal tabela estiver incluída, leia-a junto com o esquema – ela condensa a lógica do circuito em um formato facilmente escaneável.
A leitura fluente de esquemas hidráulicos é uma habilidade construída através da exposição repetida a diagramas reais, e não apenas da memorização de tabelas de símbolos. Os hábitos a seguir irão acelerar significativamente o seu desenvolvimento.
A maioria dos engenheiros hidráulicos profissionais atinge um nível confortável de conhecimento esquemático dentro 3–6 meses de exposição regular à documentação real do sistema. Os técnicos de manutenção que trabalham diariamente com o mesmo tipo de máquina podem se tornar leitores muito rápidos daquele estilo esquemático específico dentro 4–8 semanas . A chave é o envolvimento consistente e ativo com diagramas reais, em vez da revisão passiva de gráficos de símbolos.
