Como funciona a hidráulica: princípios, componentes e sistemas

Como funciona a hidráulica: o princípio fundamental

Um hidráulica funciona usando fluido pressurizado – quase sempre óleo – para transmitir força e movimento de um ponto a outro. A física subjacente vem da Lei de Pascal, que afirma que a pressão aplicada a um fluido confinado é transmitida igualmente em todas as direções ao longo do fluido. Em termos simples: empurre uma extremidade de um sistema selado e cheio de fluido, e essa força viajará instantânea e uniformemente para onde quer que você a direcione.

Isto torna a hidráulica extraordinariamente útil. Uma força relativamente pequena aplicada sobre uma grande área pode gerar uma enorme força de saída em uma área menor – ou a mesma força pode mover uma carga através de uma grande distância com controle preciso. Essa combinação de multiplicação de força, precisão e compactação é por isso que os sistemas hidráulicos alimentam escavadeiras, trens de pouso de aeronaves, prensas industriais e centenas de outras máquinas que precisam lidar com cargas pesadas sem enormes ligações mecânicas.

No coração da maioria das instalações hidráulicas modernas está um Unidade de energia hidráulica (HPU) — um conjunto independente que gera, condiciona e fornece fluido pressurizado aos atuadores que realizam o trabalho real. Compreender como funciona todo o sistema significa compreender o que acontece em cada estágio, do reservatório ao cilindro e vice-versa.

A Lei de Pascal e a Física por Trás da Multiplicação de Forças

Blaise Pascal formulou seu princípio na década de 1650, mas suas aplicações em engenharia decolaram durante a Revolução Industrial. A lei é simples: num fluido estático, qualquer alteração na pressão num ponto é transmitida sem perdas a todos os outros pontos do fluido. Não há alavancagem mecânica ou redução de engrenagem envolvida – o próprio fluido transporta o sinal.

O resultado prático é uma equação simples, mas poderosa:

Força = Pressão × Área

Se você aplicar 100 bar de pressão a um cilindro com área de pistão de 50 cm², a força de saída será de 50.000 N – aproximadamente 5 toneladas. Aumente a área do pistão para 500 cm² na mesma pressão e você obterá 500.000 N, ou 50 toneladas. A bomba que gera esses 100 bar não muda; apenas o tamanho do cilindro altera a força de saída. Esta escalabilidade é impossível de igualar com sistemas puramente mecânicos de compacidade comparável.

Há uma compensação, no entanto. Você não pode conseguir algo por nada. Um cilindro maior que exerce mais força se moverá mais lentamente quando alimentado com a mesma vazão. A relação entre fluxo, pressão e velocidade é fixa: aumente a força aumentando o pistão e o pistão se moverá proporcionalmente mais devagar para a mesma saída da bomba. É por isso que os projetistas de sistemas hidráulicos devem equilibrar o dimensionamento do atuador, a capacidade da bomba e a pressão operacional para cada aplicação.

Por que o fluido é usado em vez de ligações aéreas ou mecânicas

Os líquidos são essencialmente incompressíveis em pressões práticas de trabalho. O óleo hidráulico comprimido a 350 bar altera o volume em menos de 2%. Essa quase incompressibilidade significa que os atuadores hidráulicos respondem quase instantaneamente e mantêm sua posição sob carga sem desvio – uma propriedade que os sistemas pneumáticos (baseados em ar) não podem igualar, uma vez que o ar é compressível e atua mais como uma mola. Para aplicações que exigem sustentação precisa da carga, como um guindaste que segura uma carga no ar ou uma prensa que mantém a força de fixação, a hidráulica é a escolha padrão.

As ligações mecânicas – engrenagens, alavancas, parafusos de avanço – podem teoricamente realizar trabalhos semelhantes, mas tornam-se enormes e pesadas em níveis de força elevados. Uma prensa hidráulica de 100 toneladas cabe em uma oficina. O equivalente mecânico encheria um edifício.

Componentes principais de um sistema hidráulico

Cada circuito hidráulico — desde um simples mastro de empilhadeira até um complexo sistema de direção de navio — compartilha um conjunto comum de componentes principais. Cada um tem uma tarefa específica, e a falha de qualquer parte normalmente derruba todo o sistema.

Reservatório

O reservatório armazena o fluido hidráulico quando este não está circulando no sistema. Ele faz mais do que apenas reter óleo – um reservatório bem projetado permite que bolhas de ar saiam do fluido (desaeração), permite que o calor se dissipe e permite que partículas contaminantes se assentem. A maioria dos reservatórios é dimensionada para conter pelo menos três a cinco vezes a vazão por minuto da bomba, dando ao óleo tempo de permanência suficiente para se condicionar antes da recirculação. Em montagens industriais de unidades de energia hidráulica, o reservatório é normalmente um tanque de aço soldado com portas de inspeção, bujões de drenagem, medidores de nível e um filtro de respiro para permitir a troca de ar sem introduzir contaminação.

Bomba Hidráulica

A bomba converte energia mecânica (de um motor elétrico ou motor) em fluxo de fluido. Não cria pressão diretamente – cria fluxo. A pressão só aumenta quando o fluxo encontra resistência no circuito. Os três principais tipos de bombas utilizados em sistemas hidráulicos são:

• Bombas de engrenagem — simples, robusto e barato; deslocamento fixo; comum em aplicações de baixa pressão até aproximadamente 200–250 bar
• Bombas de palhetas — mais silencioso que bombas de engrenagem, capacidade de pressão moderada, bom para máquinas-ferramentas que exigem baixo ruído
• Bombas de pistão — maior eficiência e capacidade de pressão, muitas vezes até 400–700 bar; disponível em deslocamento fixo ou variável; a escolha padrão para aplicações industriais e móveis exigentes

As bombas de pistão de deslocamento variável são particularmente valiosas porque ajustam sua produção para atender à demanda real, reduzindo drasticamente o desperdício de energia em comparação com bombas de deslocamento fixo que devem desviar o excesso de fluxo através de uma válvula de alívio.

Válvulas de controle

As válvulas direcionam, regulam e limitam o fluxo de fluido em todo o circuito. As principais categorias são:

• Válvulas de controle direcional (DCVs) — determinar qual atuador recebe fluxo e em qual direção ele se move; normalmente operado por solenóide para controle remoto ou automatizado
• Válvulas de alívio de pressão — atuar como teto de segurança do sistema; quando a pressão excede o ponto de ajuste, eles abrem e desviam o fluxo de volta para o tanque, evitando danos aos componentes
• Válvulas de controle de fluxo — medir a vazão para um atuador, controlando sua velocidade independentemente das variações de carga
• Válvulas de retenção — permite o fluxo em apenas uma direção, protegendo os componentes da contrapressão e evitando desvios de carga

Atuadores: Cilindros e Motores

Os atuadores convertem a energia do fluido de volta em trabalho mecânico. Os cilindros hidráulicos produzem movimento linear – uma haste de pistão estendendo-se e retraindo-se. Os motores hidráulicos produzem movimento rotativo, semelhante a uma bomba funcionando ao contrário. As forças do cilindro geralmente variam de alguns quilonewtons para máquinas pequenas até dezenas de milhares de quilonewtons em prensas industriais pesadas e equipamentos de elevação offshore.

Filtros e trocadores de calor

A contaminação é a causa número um de falha de componentes hidráulicos — estudos realizados por fabricantes de componentes atribuem consistentemente 70–80% das falhas hidráulicas à contaminação de fluidos. Os filtros removem partículas sólidas; a maioria dos sistemas industriais visa níveis de limpeza ISO de 16/14/11 ou melhores. Os trocadores de calor (resfriadores de óleo) mantêm a temperatura do fluido dentro da faixa operacional recomendada, normalmente 30–60 °C para sistemas de óleo mineral. O superaquecimento sustentado degrada a viscosidade do óleo, acelera a oxidação e reduz drasticamente a vida útil da vedação.

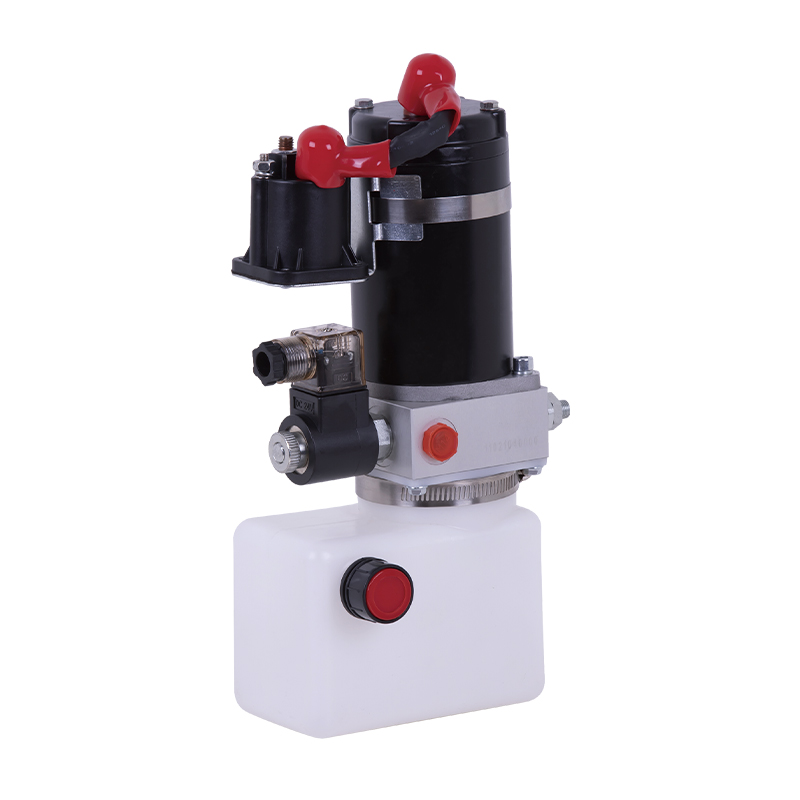

O que é uma unidade de energia hidráulica e o que ela faz

A Unidade de Energia Hidráulica (HPU) – às vezes chamado de unidade de energia hidráulica – é a fonte compactada de energia hidráulica em um sistema. Ele integra o motor, a bomba, o reservatório, a válvula de alívio, o filtro e, muitas vezes, um resfriador em um único conjunto montado em skid que pode ser instalado e comissionado como uma unidade. A HPU é a “sala de máquinas” do circuito hidráulico; tudo a jusante – cilindros, motores, válvulas – se conecta de volta a ele.

Em ambientes industriais, uma Unidade de Energia Hidráulica pode servir uma única máquina ou fornecer fluido pressurizado para uma linha de produção inteira através de um coletor central. As plataformas offshore geralmente usam HPUs com capacidade de várias centenas de quilowatts para acionar dispositivos de prevenção de explosão, tensores de riser e equipamentos de manuseio de tubos. Em contraste, uma HPU compacta para uma pequena prensa de conformação de metal pode ter um motor de 5 kW e um reservatório de 20 litros.

Considerações sobre o projeto da unidade de energia hidráulica

Selecionar e especificar uma Unidade de Energia Hidráulica envolve diversas escolhas interdependentes:

• Pressão operacional — a maioria das HPU industriais tem classificação entre 150 e 350 bar; pressões mais altas permitem atuadores menores para a mesma força, mas exigem vedações e mangueiras de maior qualidade
• Taxa de fluxo — determina a velocidade do atuador; deve ser compatível com o número e tamanho dos atuadores atendidos simultaneamente
• Reservatório capacity — reservatórios maiores melhoram a gestão térmica e a desaeração; reservatórios subdimensionados levam ao superaquecimento e cavitação
• Tipo de motor — os motores elétricos são padrão para instalações fixas; motores a diesel ou a gasolina alimentam HPUs móveis onde a energia da rede não está disponível
• Sofisticação de controle — os sistemas básicos de ligar/desligar adequam-se a aplicações simples; HPUs proporcionais ou servocontroladas permitem regulação precisa de pressão e fluxo, essencial para moldagem por injeção, máquinas CNC e bancadas de teste

Uma unidade de energia hidráulica bem projetada também inclui instrumentação: manômetros, sensores de temperatura, interruptores de nível e, muitas vezes, um PLC ou painel de controle para automatizar sequências de partida/parada, monitorar a condição do fluido e fornecer alarmes de falha. Essa instrumentação transforma uma HPU simples em um sistema gerenciável e de fácil manutenção.

Como o fluido flui através de um circuito hidráulico completo

Percorrer um ciclo operacional completo revela como cada componente contribui. Tomemos como exemplo um circuito simples de cilindro de dupla ação – do tipo usado em uma prensa hidráulica ou em uma unidade de fixação de máquina-ferramenta:

1. O motor elétrico da Unidade Hidráulica dá partida e aciona a bomba. A bomba retira fluido do reservatório através de uma peneira de sucção.
2. A bomba fornece um fluxo contínuo de óleo na linha de pressão. Como o atuador ainda não está em movimento, a pressão aumenta rapidamente. A válvula de alívio do sistema monitora essa pressão e abre caso ultrapasse o máximo ajustado, devolvendo o excesso de óleo ao reservatório.
3. O operador (ou PLC) energiza um solenóide na válvula de controle direcional, deslocando seu carretel. O óleo agora é direcionado para a extremidade da tampa do cilindro – o lado de passagem total – empurrando a haste do pistão para fora. O óleo de retorno da extremidade da haste flui de volta através do DCV e para dentro do reservatório.
4. O cilindro se estende e executa trabalhos – prensagem, fixação, conformação. A pressão do sistema aumenta para corresponder à carga. Se a carga for muito pesada, a pressão se aproxima do ajuste da válvula de alívio. Se a carga for leve, a pressão permanece baixa e o consumo de energia é modesto.
5. Para retrair, o solenóide é desenergizado (ou invertido), o DCV recua e o óleo flui para a extremidade da haste do cilindro. O pistão retrai e o óleo sai pela extremidade da tampa de volta ao tanque.
6. O óleo de retorno passa pelo filtro da linha de retorno antes de entrar novamente no reservatório, removendo qualquer contaminação acumulada durante o ciclo.

Esse circuito completo – do reservatório, passando pela bomba, válvula, cilindro e de volta ao reservatório – é um circuito hidráulico fechado. Os sistemas modernos acrescentam refinamentos: bombas variáveis ​​com compensação de pressão que só produzem fluxo quando um atuador exige, válvulas proporcionais que permitem aumento suave da velocidade e acumuladores que armazenam fluido pressurizado para atender às demandas de pico breves sem superdimensionar a bomba.

O papel dos acumuladores

Os acumuladores merecem menção especial porque muitas vezes são mal compreendidos. Um acumulador hidráulico armazena energia em fluido pressurizado (tipos de bexiga ou pistão são mais comuns), usando gás nitrogênio comprimido como meio de armazenamento de energia. Eles desempenham múltiplas funções: suavizar as pulsações de pressão das bombas de engrenagem, fornecer rajadas curtas de alto fluxo que exigiriam uma bomba muito maior e manter a pressão do sistema quando a bomba está desligada (por exemplo, segurar uma peça fixada enquanto a máquina alterna entre as operações). Em sistemas de emergência ou à prova de falhas – trens de pouso de aeronaves, por exemplo – os acumuladores fornecem energia armazenada suficiente para completar uma operação crítica, mesmo se a fonte de energia principal falhar.

Fluido hidráulico: o que é e por que é importante

O fluido não é apenas um meio passivo – é um material crítico de engenharia. Um fluido hidráulico deve transmitir simultaneamente energia, lubrificar as peças móveis dentro da bomba e das válvulas, proteger as superfícies metálicas contra a corrosão, resistir à formação de espuma e permanecer estável em uma ampla faixa de temperatura. A escolha errada do fluido reduz a vida útil do componente e causa comportamento errático do sistema.

Tipos de fluidos comparados

• Óleo mineral (ISO VG 46 ou 68) — o carro-chefe da hidráulica industrial; boa lubricidade, ampla disponibilidade, boa relação custo-benefício; inadequado onde o risco de incêndio ou contaminação ambiental é uma preocupação
• Fluidos resistentes ao fogo (HFA, HFB, HFC, HFD) — usado em fundição sob pressão, siderúrgicas, mineração e outros ambientes onde um vazamento de fluido possa entrar em contato com fontes de ignição; normalmente mais caro e tem diferentes características de lubrificação e compatibilidade
• Fluidos biodegradáveis (à base de óleo vegetal ou ésteres sintéticos) — exigido em locais ambientalmente sensíveis, como aplicações florestais, marinhas e agrícolas; normalmente mais caro com vida útil mais curta
• Misturas de água-glicol — resistentes ao fogo, mas requerem uma Unidade de Energia Hidráulica e componentes de circuito especificamente classificados para fluidos à base de água; requerem monitoramento cuidadoso do conteúdo de água

A seleção do grau de viscosidade depende da temperatura operacional. Um fluido muito fino na temperatura operacional proporciona lubrificação inadequada; aquele que é muito viscoso na partida causa cavitação (formação de bolhas de vapor na entrada da bomba) e perda excessiva de potência. A ISO VG 46 é adequada para a maioria das aplicações industriais em climas temperados, operando entre 40 e 60 °C. Aplicações em climas frios ou de alta velocidade podem exigir VG 32 ou inferior.

Sistemas de Centro Aberto vs. Sistemas de Centro Fechado

Os termos “centro aberto” e “centro fechado” descrevem o que acontece com o fluxo da bomba quando todos os atuadores estão em repouso – é uma das opções de projeto mais fundamentais em um sistema hidráulico.

Em um sistema de centro aberto , a válvula de controle direcional permite que o fluxo da bomba circule continuamente de volta ao tanque através do corpo da válvula quando o atuador estiver ocioso. A pressão está baixa (apenas o suficiente para superar a contrapressão da linha de retorno). Isto é simples e confiável – é o arranjo padrão na maioria dos equipamentos móveis (tratores, empilhadeiras, máquinas de construção) – mas desperdiça energia circulando continuamente o fluido, mesmo quando nenhum trabalho está sendo feito.

Em um sistema de centro fechado , a válvula bloqueia o fluxo quando o atuador está ocioso. Isto força o sistema a usar uma bomba de deslocamento variável (que reduz sua saída para quase zero quando o fluxo não é necessário) ou uma válvula de descarga que descarrega o fluxo para o tanque a uma pressão muito baixa. Os sistemas de centro fechado são mais eficientes em termos energéticos e são padrão em máquinas industriais modernas e equipamentos móveis de alto desempenho. A Unidade de Energia Hidráulica nestes sistemas muitas vezes incorpora controles de detecção de carga, onde a bomba ajusta seu deslocamento em tempo real para manter apenas a pressão que o atuador requer atualmente – normalmente 20–30 bar acima da pressão de carga.

Eletrohidráulica e Controle Proporcional

A hidráulica tradicional usa válvulas solenóides liga/desliga — o atuador se move em velocidade máxima ou para. A hidráulica proporcional substitui aquelas com válvulas proporcionais ou servo que modulam o fluxo continuamente em proporção a um sinal de comando elétrico. O resultado é um controle de movimento suave, programável e altamente repetível que pode ser integrado a CLPs, controladores CNC e sistemas de automação baseados em computador.

As válvulas proporcionais operam com os mesmos princípios hidráulicos – pressão, vazão, Lei de Pascal – mas adicionam um motor de força linear ou motor de torque que posiciona o carretel da válvula com precisão. Um sinal de 0–10 V ou 4–20 mA de um controlador comanda a válvula para qualquer posição entre totalmente fechada e totalmente aberta. As servoválvulas, a variante mais precisa (e cara), podem atingir precisão de posicionamento inferior a 0,01 mm em aplicações de cilindro de circuito fechado.

Os projetos modernos de unidades de energia hidráulica incorporam cada vez mais controles eletro-hidráulicos no nível da HPU: bombas de deslocamento variável com pressão eletrônica ou controle de fluxo, motores de bomba acionados por servo (onde um acionamento elétrico de velocidade variável substitui o tradicional arranjo de bomba variável de motor de velocidade fixa) e monitoramento de condição integrado. Uma HPU servo-drive pode reduzir o consumo de energia 30–60% em comparação com uma HPU de bomba fixa convencional em aplicações com ciclos de trabalho altamente variáveis, como moldagem por injeção ou fundição sob pressão.

Aplicações comuns e por que a hidráulica vence cada uma delas

Os sistemas hidráulicos aparecem onde quer que seja necessária alta força, densidade de potência ou controle preciso de carga. As categorias a seguir ilustram por que a hidráulica permanece dominante apesar do surgimento de alternativas eletromecânicas:

Equipamentos de construção e mineração

Escavadeiras, tratores e rompedores hidráulicos dependem da hidráulica porque nenhuma outra tecnologia oferece a mesma combinação de alta força, variação infinita de velocidade e confiabilidade robusta em um pacote móvel movido a motor. Uma escavadeira de 20 toneladas normalmente opera duas ou três bombas de pistão de deslocamento variável acionadas por seu motor diesel, fornecendo coletivamente várias centenas de litros por minuto para motores de giro, motores de deslocamento e cilindros de lança/braço/caçamba — todos controláveis ​​simultânea e independentemente.

Conformação de Metal e Prensagem Industrial

As prensas de estampagem, forjamento e estampagem profunda de chapas metálicas usam cilindros hidráulicos porque a força pode ser mantida constante durante todo o curso - ao contrário das prensas mecânicas excêntricas ou de manivela, que têm uma curva de força senoidal. Uma prensa hidráulica pode suportar tonelagem completa em qualquer ponto do seu curso, o que é essencial para formar chapas grossas ou para operações de cunhagem de precisão. Prensas hidráulicas industriais produzem rotineiramente forças de 1.000 a 10.000 toneladas a partir de um arranjo compacto de Unidade de Energia Hidráulica.

Aeroespacial e Aviação

As superfícies de controle de voo da aeronave, o trem de pouso e os reversores de empuxo são acionados hidraulicamente na maioria dos grandes jatos comerciais. O Boeing 747 opera três sistemas hidráulicos independentes, cada um em 207 bar (3.000 psi) , com capacidade total combinada de reservatório de cerca de 600 litros. A hidráulica é preferida aqui porque é altamente densa em termos de potência (pequena e leve em relação à saída de força), inerentemente rígida (fluido incompressível significa posição precisa da superfície) e bem compreendida em termos de modos de falha – crítica em um ambiente com certificação de segurança.

Marítimo e Offshore

O mecanismo de governo do navio, os guindastes de convés, as tampas das escotilhas, os dispositivos de prevenção de explosão offshore e os sistemas de controle de cabeça de poço submarinos usam sistemas hidráulicos. As unidades de energia hidráulica offshore são projetadas para operar em atmosferas explosivas (classificação ATEX) e geralmente incluem bombas redundantes, acumuladores de reserva de emergência e monitoramento contínuo de fluidos. As HPUs submarinas operam em profundidades onde a pressão ambiente excede 300 bar — um desafio de projeto que requer reservatórios com compensação de pressão e vedações de componentes com classificação especial.

Processamento de plástico e borracha

As máquinas de moldagem por injeção são um dos maiores mercados individuais para sistemas hidráulicos. As funções de injeção, fixação e ejeção exigem diferentes perfis de pressão e fluxo dentro de um único ciclo curto. As HPUs servo-hidráulicas tornaram-se o padrão neste setor, oferecendo a capacidade de força da hidráulica com a eficiência energética e a repetibilidade dos acionamentos elétricos. Tempos de ciclo inferiores a 10 segundos são comuns para peças de alto volume, o que significa que a HPU pode completar centenas de milhares de ciclos por ano – durabilidade e confiabilidade são fundamentais.

Hidráulica vs. Pneumática vs. Sistemas Eletromecânicos

Cada tecnologia de transmissão de energia tem pontos fortes e pontos fracos reais. A escolha entre sistemas hidráulicos, pneumáticos e eletromecânicos (fuso de esferas, motor linear, cremalheira e pinhão) se resume ao nível de força, velocidade, precisão, meio ambiente e custo total de propriedade.

Os atuadores lineares eletromecânicos (especialmente aqueles acionados por servomotores através de parafusos de esferas) fizeram avanços significativos em aplicações antes dominadas pela hidráulica – especialmente onde a limpeza, a eficiência energética e o posicionamento preciso são prioridades, como na fabricação farmacêutica ou em equipamentos semicondutores. No entanto, em níveis de força acima de aproximadamente 50–100 kN, o tamanho físico e o custo das alternativas eletromecânicas tornam-se proibitivos e a hidráulica permanece incomparável.

Problemas comuns do sistema hidráulico e como diagnosticá-los

Os sistemas hidráulicos apresentam sintomas claros quando algo dá errado. Saber o que cada sintoma aponta reduz drasticamente o tempo de diagnóstico.

Desempenho lento ou fraco do atuador

Quando um cilindro se estende lentamente ou não consegue atingir a força total, os suspeitos usuais são: bomba desgastada (desvio interno reduzindo a eficiência volumétrica), uma válvula de alívio que desceu para baixo ou está presa aberta, um contrapeso ou válvula de retenção de carga com vazamento, ou desvio interno do cilindro após vedações desgastadas. A verificação da pressão do sistema com um manômetro na saída da bomba revela imediatamente se a bomba está gerando pressão nominal. Se a pressão da bomba estiver normal, mas o atuador estiver lento, a falha está a jusante – provavelmente uma válvula ou o próprio cilindro.

Calor excessivo

O óleo hidráulico operando acima de 60–70 °C degrada-se rapidamente, perde viscosidade e ataca as vedações. O superaquecimento normalmente indica: um resfriador de óleo subdimensionado ou bloqueado, uma válvula de alívio que está continuamente rachando (despejando energia na forma de calor), uma bomba desviando internamente devido ao desgaste ou um circuito que foi reprojetado para funcionar em condições mais altas do que o projeto térmico original permitia. A termometria infravermelha na linha de retorno, no resfriador e no reservatório indica onde o calor está sendo gerado.

Ruído e vibração

Uma bomba que choraminga ou grita geralmente significa cavitação – a bomba não está recebendo fluido adequado em sua entrada. As causas incluem filtro de sucção entupido, mangueira de sucção colapsada, nível de fluido muito baixo ou fluido com viscosidade muito alta para a temperatura operacional. Um ruído de batida ou vibração é mais frequentemente aeração - o ar que entra no fluido através de uma conexão de sucção solta ou de um vazamento na vedação do eixo da bomba, fazendo com que as bolhas de ar colapsem violentamente dentro da bomba. Ambas as condições danificam rapidamente o interior da bomba; cavitação e aeração são as principais causas de falha prematura da bomba.

Vazamentos externos

Vazamentos de óleo visíveis são o sinal mais óbvio de falha na vedação, conexões rachadas ou deterioração da mangueira. Além dos riscos ambientais e de segurança, vazamentos externos indicam que o nível de limpeza do fluido está sendo comprometido à medida que o óleo de maquiagem é adicionado. Qualquer sistema que perca mais de 1–2% do seu volume de óleo por mês deve ser investigado imediatamente. As mangueiras normalmente têm uma vida útil de 5 a 7 anos, independentemente da condição visual, e a substituição programada é uma boa prática em aplicações industriais de alto ciclo.

Melhores práticas de manutenção de sistemas hidráulicos

A esmagadora maioria das falhas hidráulicas são evitáveis. Um programa de manutenção disciplinado focado na limpeza de fluidos, temperatura e detecção precoce de falhas prolonga a vida útil do componente por um fator de dois a cinco em comparação com abordagens reativas (consertar quando quebrar).

• Amostragem e análise de óleo — coletar amostras de fluidos a cada 500–1.000 horas de operação; a análise laboratorial revela níveis de contaminação, teor de água, produtos de oxidação e metais de desgaste que indicam quais componentes estão se degradando antes de falharem catastroficamente
• Substituição do filtro — siga o intervalo de manutenção do fabricante ou substitua quando o indicador de pressão diferencial mostrar que o elemento está carregado; funcionar com um filtro bloqueado desvia o óleo contaminado diretamente para a bomba
• Manutenção do filtro de respiro — o respiro do reservatório é frequentemente a maior fonte de entrada de contaminação; verifique e substitua regularmente, especialmente em ambientes empoeirados
• Monitoramento de temperatura — instalar um medidor ou sensor de temperatura na linha de retorno e definir um alarme para 60 °C; investigar qualquer temperatura sustentada acima desse limite
• Inspeção de mangueiras e conexões — procure atrito, danos UV e corrosão nas conexões em todos os serviços; substitua qualquer mangueira que apresente danos externos, independentemente da idade
• Tendências de desempenho da bomba — medir periodicamente o fluxo de drenagem da carcaça da bomba; O aumento do fluxo de drenagem indica o aumento do desgaste interno e prevê a vida útil restante da bomba antes que a produção se torne inadequada

Uma Unidade Hidráulica com manutenção preventiva adequada deve entregar 20.000–40.000 horas de vida útil de sua bomba e motor — equivalente a 10–20 anos em uma operação industrial de dois turnos. Os sistemas negligenciados raramente atingem metade disso.

Perguntas frequentes sobre como funciona a hidráulica

Qual fluido é usado em sistemas hidráulicos?

A maioria dos sistemas hidráulicos utiliza óleo hidráulico de base mineral, geralmente ISO VG 46 ou VG 68. Fluidos resistentes ao fogo, óleos biodegradáveis ​​e misturas de água e glicol são usados ​​quando regulamentações ambientais ou risco de incêndio os exigem. O fluido deve ser compatível com as vedações, mangueiras e metais do sistema — sempre consulte o fabricante do equipamento antes de trocar os tipos de fluido.

Qual é a diferença entre uma bomba hidráulica e um motor hidráulico?

Uma bomba hidráulica é acionada mecanicamente (por um motor elétrico ou motor) e converte essa energia mecânica em fluxo e pressão de fluido. Um motor hidráulico faz o oposto – recebe fluido pressurizado e o converte em saída mecânica rotativa. Muitos projetos de bombas podem, teoricamente, funcionar como motores, embora na prática as bombas e os motores sejam otimizados de forma diferente para suas respectivas funções.

A que pressão os sistemas hidráulicos operam?

Os sistemas hidráulicos industriais operam mais comumente entre 100 e 350 bar (1.450–5.000 psi). Equipamentos móveis (escavadeiras, guindastes) normalmente funcionam a 250–350 bar. A hidráulica das aeronaves normalmente usa 207 bar (3.000 psi), com algumas aeronaves mais novas passando para 350 bar (5.000 psi) para economizar peso por meio de componentes menores. Sistemas de ultra-alta pressão para aplicações especiais podem exceder 1.000 bar.

Por que um sistema hidráulico superaquece?

Os sistemas hidráulicos geram calor sempre que o fluido é estrangulado através de uma válvula ou desviado através de uma válvula de alívio – toda essa queda de pressão é convertida em calor. O superaquecimento ocorre quando a geração de calor excede a capacidade de resfriamento do sistema. As causas comuns incluem um resfriador subdimensionado, um resfriador ou trocador de calor bloqueado, uma válvula de alívio que abre continuamente, uma bomba com baixa eficiência volumétrica ou um ciclo de trabalho mais exigente do que o projeto original especificado.

Em que consiste uma Unidade Hidráulica?

Uma unidade de energia hidráulica normalmente compreende um reservatório, um motor elétrico (ou motor de combustão para unidades móveis), uma ou mais bombas hidráulicas, uma válvula de alívio do sistema, um filtro de pressão, um filtro de linha de retorno, um filtro de respiro, medidores de nível e temperatura de fluido e, muitas vezes, um resfriador de óleo. HPUs mais sofisticadas incluem válvulas direcionais, válvulas redutoras de pressão, controles de fluxo, acumuladores e painéis de controle programáveis ​​– tudo o que é necessário para gerar, condicionar e fornecer energia hidráulica aos atuadores na máquina ou sistema que ela atende.

Um sistema hidráulico pode funcionar sem bomba?

Não em operação normal – a bomba é a fonte de todo o fluxo e, indiretamente, de toda a pressão. No entanto, um acumulador hidráulico pode fornecer pequenos fluxos a um atuador após a parada da bomba. Os sistemas hidráulicos de emergência em aeronaves e algumas máquinas industriais dependem de acumuladores para completar uma operação crítica (retrair o trem de pouso, liberar um freio), mesmo após perda total de potência. O acumulador armazena energia como uma bateria pressurizada, mas tem capacidade limitada e não pode sustentar operação contínua.
