Como funciona um sistema hidráulico? Guia Completo

Como funciona um sistema hidráulico: a resposta curta

Um sistema hidráulico funciona usando fluido pressurizado – quase sempre óleo – para transmitir força de um ponto a outro. Quando uma bomba pressuriza o fluido, essa pressão atua igualmente em todas as direções ao longo de um circuito fechado. Atuadores como cilindros ou motores convertem a pressão do fluido de volta em força mecânica ou movimento. O resultado é um sistema capaz de movimentar cargas enormes com controle preciso, utilizando componentes relativamente compactos.

Este princípio está fundamentado na Lei de Pascal, que afirma que a pressão aplicada a um fluido confinado é transmitida inalterada em todas as direções. Uma força de apenas 100 N aplicados em 1 cm² cria uma pressão de 10 MPa – e essa mesma pressão atuando em uma face de cilindro de 100 cm² fornece 100.000 N de força de saída. Essa multiplicação de forças é exatamente a razão pela qual a hidráulica domina a indústria pesada, os equipamentos de construção, a indústria aeroespacial e a manufatura.

Cada sistema hidráulico, desde uma simples prensa até um complexo mecanismo de trem de pouso de aeronave, compartilha a mesma arquitetura fundamental: uma fonte de energia, uma bomba, um reservatório de fluido, válvulas de controle, atuadores e um caminho de retorno. A compreensão de cada elemento explica por que os sistemas hidráulicos são tão confiáveis ​​e por que continuam sendo a solução preferida quando são necessárias alta densidade de força e controlabilidade.

O papel do Unidade de energia hidráulica

O Unidade de Energia Hidráulica (HPU) é o coração de qualquer sistema hidráulico. É um conjunto independente que gera, condiciona e fornece fluido hidráulico pressurizado para o resto do circuito. Uma unidade de energia hidráulica padrão combina um reservatório de fluido, um motor elétrico ou motor de combustão, uma bomba hidráulica, uma válvula de alívio de pressão, um filtro e instrumentação — todos montados em uma única placa de base ou estrutura.

Quando o motor aciona a bomba, o fluido é retirado do reservatório e pressurizado antes de ser enviado para a linha de abastecimento do sistema. A válvula de alívio atua como um teto de segurança, evitando que a pressão exceda a classificação de projeto do sistema – normalmente entre 150 bar (2.175 psi) e 350 bar (5.075 psi) para HPUs industriais, embora unidades especializadas possam atingir 700 bar ou mais. Se a demanda do atuador cair, uma bomba com compensação de pressão reduz sua produção automaticamente, economizando energia e reduzindo a geração de calor.

O reservoir in a Hydraulic Power Unit serves more than simple storage. It allows entrained air to separate from the fluid, dissipates heat, and provides a gravity-assisted return flow. Reservoir volume is typically sized at duas a três vezes a vazão por minuto da bomba — portanto, uma bomba de 20 L/min seria emparelhada com um reservatório de 40–60 L como linha de base. Cargas térmicas maiores ou aplicações de ciclo de trabalho elevado aumentam essa proporção.

As modernas unidades de energia hidráulica incorporam cada vez mais motores de acionamento de velocidade variável (VSD). Ao combinar a velocidade do motor com a demanda real do sistema, uma HPU equipada com VSD pode reduzir o consumo de energia em 30 a 60 por cento em comparação com uma unidade de velocidade fixa operando a pressão constante. Para instalações que operam sistemas hidráulicos em vários turnos por dia, isso se traduz em economias significativas de custos operacionais ao longo da vida útil da máquina.

Principais componentes encontrados dentro de uma unidade de energia hidráulica

• Reservatório: Armazena fluido, permite a separação do ar e auxilia no gerenciamento térmico.
• Bomba: Converte energia mecânica em fluxo e pressão de fluido – tipos de engrenagem, palheta ou pistão, dependendo dos requisitos de pressão e fluxo.
• Movimentador principal: Motor elétrico ou motor que aciona o eixo da bomba.
• Válvula de alívio de pressão: Abre para desviar o excesso de fluxo de volta ao tanque quando a pressão do sistema excede o ponto de ajuste.
• Conjunto de filtro: Remove a contaminação por partículas, normalmente classificada em 10–25 mícrons para serviços industriais padrão.
• Trocador de calor (opcional): Unidade resfriada a ar ou água que mantém a temperatura do fluido dentro da faixa operacional recomendada, geralmente 40–60 °C.
• Instrumentação: Manômetros, sensores de temperatura, indicadores de nível e indicadores de pressão diferencial de filtro proporcionam aos operadores visibilidade em tempo real.

Lei de Pascal: a física por trás de cada sistema hidráulico

Blaise Pascal formulou o seu princípio no século XVII, e ele continua a ser a física fundamental de todos os sistemas hidráulicos em operação hoje. A lei afirma: a pressão exercida em qualquer lugar em um fluido incompressível confinado é transmitida igualmente e inalterada em todas as direções através do fluido.

Em termos práticos, isso significa que uma bomba e um motor pequenos podem gerar pressão de linha suficiente para acionar um cilindro com uma área frontal centenas de vezes maior. Considere um exemplo básico: uma bomba fornece fluido a 200 bar (20 MPa). Um cilindro com diâmetro interno de 100 mm possui área de pistão de aproximadamente 78,5 cm². A saída de força é igual à pressão multiplicada pela área — 20 MPa × 78,5 cm² = 157.000 N, ou aproximadamente 16 toneladas de força de impulso . Esse cilindro pode pesar apenas 15 kg e caber em um espaço menor que uma mala de mão.

Essa relação força/tamanho é incomparável com alternativas pneumáticas ou eletromecânicas com cargas equivalentes. Um atuador linear elétrico com classificação semelhante exigiria um conjunto motor-caixa de engrenagens muito mais pesado e maior. Cilindros pneumáticos operando com pressão de ar típica de oficina (6–8 bar) precisariam de diâmetros de furo muitas vezes maiores para atingir a mesma força de saída. A vantagem da densidade hidráulica é a razão pela qual escavadeiras, máquinas de moldagem por injeção, controles de vôo de aeronaves e prensas hidráulicas permanecem acionadas hidraulicamente décadas depois que as alternativas elétricas se tornaram viáveis ​​para tarefas mais leves.

Tipos de bombas hidráulicas e como elas geram pressão

O pump is the only active energy-conversion component in a hydraulic circuit. Its job is straightforward: create flow. Pressure only develops when that flow encounters resistance — from actuator loads, valve restrictions, or line friction. Understanding pump types clarifies a lot about system performance and design choices.

Bombas de engrenagem

As bombas de engrenagens externas são as bombas hidráulicas mais simples e econômicas. Duas engrenagens engrenadas giram dentro de uma carcaça de tolerância estreita. O fluido preenche os espaços entre os dentes da engrenagem no lado de entrada, é transportado ao redor do perímetro da carcaça e é espremido no lado de saída enquanto os dentes se engrenam novamente. As bombas de engrenagens são dispositivos de deslocamento fixo – movem o mesmo volume por revolução, independentemente da pressão. Eles operam de forma confiável até cerca 250 barras e são amplamente utilizados em máquinas agrícolas, divisores de toras e equipamentos móveis onde o custo e a simplicidade são mais importantes.

Bombas de palhetas

As bombas de palhetas usam palhetas com mola ou pressão que deslizam para dentro e para fora das ranhuras em um rotor giratório. À medida que o rotor gira dentro de um anel de came excêntrico, as câmaras entre as palhetas se expandem no lado da entrada (aspirando o fluido) e se contraem no lado da saída (expelindo o fluido). As bombas de palhetas proporcionam um fluxo mais suave e com menos ruído do que as bombas de engrenagens e são comuns em máquinas-ferramentas e prensas industriais que operam em até 175 bares .

Bombas de pistão

As bombas de pistão axial e radial são os cavalos de batalha de alto desempenho da hidráulica industrial e móvel. Vários pistões dispostos em torno de um eixo central alternam conforme o eixo gira, puxando o fluido no nado para trás e expelindo-o no nado para frente. As bombas de pistão axial de deslocamento variável podem ajustar sua produção alterando o ângulo da placa oscilante, tornando-as ideais para circuitos com detecção de carga e compensação de pressão. Eles operam de forma confiável em 350–500 barrasras e oferecem eficiências volumétricas acima de 95%. Eles são a escolha padrão para escavadeiras, máquinas de moldagem por injeção e instalações de unidades de energia hidráulica que exigem controle de precisão.

Válvulas Hidráulicas: Controlando Direção, Pressão e Fluxo

As válvulas controlam o que acontece entre a Unidade de Energia Hidráulica e os atuadores. Eles determinam qual atuador recebe fluxo, em que pressão e em que taxa. Sem válvulas, um sistema hidráulico não teria controlabilidade – apenas força bruta e não guiada.

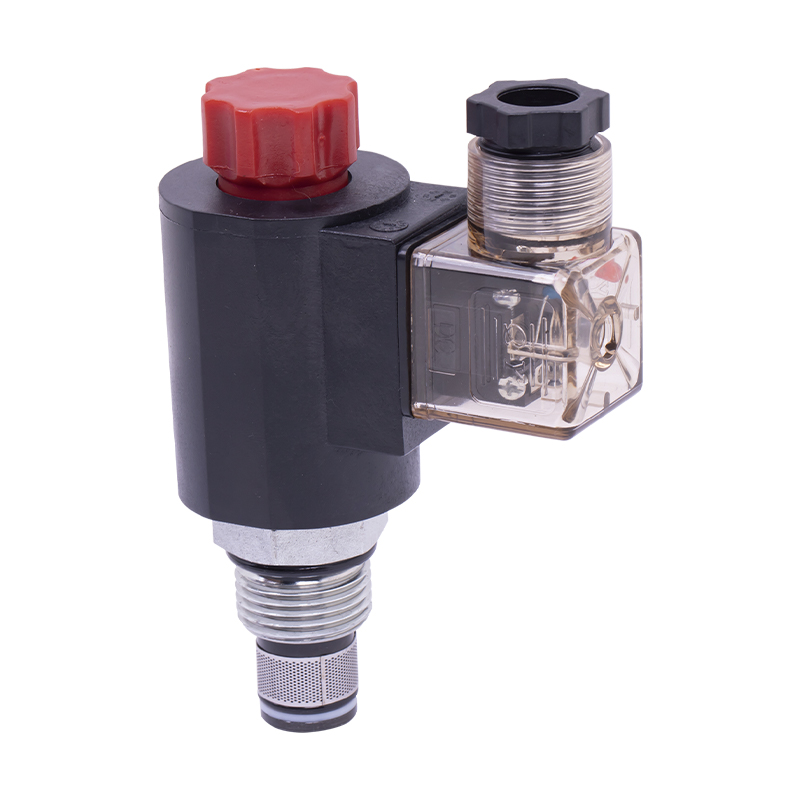

Válvulas de controle direcional

As válvulas de controle direcional (DCVs) direcionam o fluido pressurizado para a porta desejada de um cilindro ou motor. Uma válvula direcional 4/3 – quatro portas, três posições – é o tipo mais comum em hidráulica industrial. Na sua posição central (neutra), o fluxo pode ser bloqueado, direcionado para o tanque ou deixado flutuar, dependendo da configuração central escolhida. DCVs operados por solenóide são ligados 15–50 milissegundos , tornando-os adequados para ciclos automatizados rápidos e repetíveis. DCVs proporcionais modulam a posição do carretel continuamente, permitindo um controle de velocidade suave em vez de uma comutação liga/desliga abrupta.

Válvulas de controle de pressão

As válvulas de alívio definem o limite máximo de pressão do sistema. As válvulas redutoras mantêm uma pressão mais baixa e constante em um circuito secundário. As válvulas de sequência acionam um segundo atuador somente depois que o primeiro circuito atinge uma pressão definida – útil na fixação e formação de sequências. As válvulas de contrapeso mantêm a carga na posição, exigindo uma pressão piloto mínima antes de permitir que o atuador baixe, evitando a descida descontrolada sob a gravidade.

Válvulas de controle de fluxo

As válvulas de controle de fluxo restringem o fluxo de fluido para regular a velocidade do atuador. Uma válvula de agulha simples cria um orifício ajustável. Os controles de fluxo compensados ​​por pressão mantêm uma taxa de fluxo constante, independentemente das variações de carga — se uma carga aumentar e a pressão do sistema aumentar, o compensador se ajusta automaticamente para manter o fluxo (e, portanto, a velocidade do atuador) constante. Isto é fundamental em aplicações como eixos de alimentação de prensas ou acionamentos de transportadores, onde a velocidade consistente é importante, independentemente da flutuação da carga.

Atuadores Hidráulicos: Transformando a Pressão do Fluido em Trabalho

Os atuadores são onde a energia hidráulica se torna um trabalho mecânico útil. Duas categorias principais cobrem a grande maioria das aplicações: atuadores lineares (cilindros) e atuadores rotativos (motores hidráulicos).

Cilindros Hidráulicos

Um cilindro hidráulico converte a pressão do fluido em força e movimento linear. O fluido pressurizado entra na extremidade da tampa, empurrando o pistão e estendendo a haste. Para retrair, o fluido entra na extremidade da haste. Como a haste ocupa parte da área da extremidade da haste, a força de extensão sempre excede a força de retração na mesma pressão — uma consideração de projeto que deve ser levada em consideração em aplicações de fixação, conformação e elevação.

Os tipos de cilindro incluem cilindros de tirante (de fácil manutenção, amplamente disponíveis em diâmetros padrão de 25 mm a 200 mm), cilindros soldados (compactos, classificações de pressão mais altas) e cilindros telescópicos (múltiplos estágios aninhados para curso longo em comprimento curto e colapsado, comuns em caminhões basculantes e reboques basculantes). Cilindros pesados usados em prensas hidráulicas manuseiam rotineiramente forças superiores a 500 toneladas .

Motores Hidráulicos

Os motores hidráulicos convertem o fluxo e a pressão do fluido em movimento rotativo contínuo. Motores de engrenagem, motores de palhetas e motores de pistão refletem o design de suas contrapartes de bomba, mas operam na conversão reversa de energia. Motores de pistão radial de alto torque e baixa velocidade são usados ​​em acionamentos de rodas, guinchos e acionamentos de transportadores onde o acoplamento direto à carga elimina caixas de engrenagens. Um motor de roda em um grande caminhão de mineração pode fornecer mais de 10.000 Nm de torque de um pacote que cabe dentro do próprio cubo da roda.

Fluido hidráulico: por que é mais importante do que a maioria das pessoas imagina

O fluido hidráulico não é simplesmente o meio que transporta pressão – é simultaneamente o lubrificante para cada bomba, válvula e atuador no circuito. Sua seleção afeta diretamente a eficiência do sistema, a vida útil dos componentes e o risco de falhas. Usar o fluido errado ou permitir que um fluido bom se degrade é uma das principais causas de falhas do sistema hidráulico no campo.

Fluidos à base de óleo mineral (os graus ISO VG 46 e ISO VG 68 são os mais comuns) são usados ​​na maioria dos sistemas hidráulicos industriais e móveis. Oferecem excelente lubricidade, boa estabilidade térmica e ampla disponibilidade comercial. ISO VG 46 é a escolha padrão para a maioria das instalações industriais de HPU que operam entre 20–50 °C ambiente.

Em aplicações próximas a chamas abertas, superfícies quentes ou em ambientes onde o risco de incêndio é uma preocupação regulatória – siderúrgicas, fundição sob pressão, mineração subterrânea – são obrigatórios fluidos resistentes ao fogo. As opções incluem misturas de água-glicol (HFC), ésteres de fosfato (HFD) e fluidos biodegradáveis ​​à base de vegetais. Cada um vem com requisitos específicos de compatibilidade para vedações, revestimentos e metais. Os fluidos de éster fosfato, por exemplo, atacam as vedações de poliuretano e exigem lavagem completa do sistema e substituição da vedação ao trocar de óleo mineral.

A contaminação de fluidos causa cerca de 70 a 80 por cento das falhas do sistema hidráulico. A contaminação por partículas – detritos de desgaste metálico, sujeira ingerida, areia fundida – atua como um abrasivo nas folgas da bomba e da válvula, medidas em mícrons. Os códigos de limpeza ISO (ISO 4406) classificam os níveis de contaminação por contagem de partículas por mililitro em três faixas de tamanho. A maioria dos fabricantes de bombas de pistão exige uma limpeza de fluido de ISO 16/14/11 ou melhor para manter a validade da garantia. Alcançar e manter esse nível requer filtros de linha de retorno de alta eficiência, filtros de respiro nos pontos de enchimento do reservatório e programas regulares de amostragem de óleo.

Como funciona um circuito hidráulico completo passo a passo

O rastreamento do fluido através de um circuito de trabalho completo torna clara a interação entre todos os componentes. A seguir descreve-se um sistema hidráulico industrial típico de centro aberto alimentado por uma Unidade de Energia Hidráulica acionando um cilindro de dupla ação.

1. Fluido em repouso no reservatório. O HPU motor is off. Fluid sits in the tank at atmospheric pressure, conditioned and filtered from the previous cycle.
2. O motor dá partida, a bomba aspira fluido. O electric motor drives the pump shaft. The pump creates a low-pressure zone at its inlet, drawing fluid through the suction strainer and into the pump housing.
3. A bomba pressuriza a linha de abastecimento. O pump displaces fluid into the pressure line. Because the directional valve is in its neutral (center) position, flow circulates back to tank through the unloaded center passage at low pressure — minimizing energy consumption during standby.
4. O operador ou sistema de controle sinaliza a válvula direcional. Um solenóide desloca o carretel da válvula, conectando a linha de alimentação da bomba à porta da extremidade da tampa do cilindro e conectando a porta da extremidade da haste à linha de retorno.
5. O cilindro se estende sob carga. O fluido pressurizado entra na extremidade da tampa, criando força na face do pistão. O cilindro se estende, deslocando o fluido da extremidade da haste de volta através da válvula e para a linha de retorno.
6. A pressão do sistema aumenta para atender à resistência da carga. Se a carga for pesada, a pressão do sistema aumenta até que o equilíbrio de forças seja satisfeito. Se a demanda exceder o ponto de ajuste da válvula de alívio, a válvula de alívio abre e desvia o excesso de fluxo para o tanque, evitando sobrepressão.
7. O fluido de retorno passa pelo filtro e pelo trocador de calor. O fluido que retorna do atuador passa pelo filtro da linha de retorno, removendo a contaminação adquirida durante o ciclo de trabalho. Se estiver instalado um permutador de calor, a temperatura do fluido é controlada aqui.
8. O fluido retorna ao reservatório, o ciclo se repete. O fluido condicionado entra novamente no reservatório, o ar é separado e o fluido está pronto para a próxima demanda.

Sistemas Hidráulicos de Centro Aberto vs. Sistemas Hidráulicos de Centro Fechado

O terms open-center and closed-center describe what happens to flow when all directional valves are in their neutral (unactuated) position. This distinction has significant consequences for system efficiency, response, and design complexity.

Sistemas de Centro Aberto

Num sistema de centro aberto, o fluxo da bomba circula de volta para o reservatório através das passagens centrais abertas das válvulas direcionais quando nenhum atuador está em uso. A bomba funciona a baixa pressão em modo de espera, reduzindo a geração de calor e o desgaste da bomba. As bombas de engrenagens de deslocamento fixo são adequadas para circuitos de centro aberto. Esta é a arquitetura dominante em tratores agrícolas, empilhadeiras e equipamentos móveis mais simples.

Sistemas de Centro Fechado

Num sistema de centro fechado, todas as portas da válvula são bloqueadas na posição neutra. A bomba deve ter deslocamento variável (ou usar um acumulador) para evitar deadheading em pressão total contra portas bloqueadas. As bombas de pistão variável com compensação de pressão são o par padrão – elas atingem uma vazão próxima de zero quando não há demanda do atuador, mantendo a pressão definida com custo mínimo de energia. Os sistemas de centro fechado suportam vários atuadores independentes operando simultaneamente em diferentes pressões, tornando-os o padrão em máquinas industriais complexas, sistemas de teste servo-hidráulicos e projetos avançados de unidades de energia hidráulica para automação de fabricação.

Aplicações do mundo real que dependem de sistemas hidráulicos

O diversity of hydraulic applications reflects the technology's unique combination of high force density, controllability, and reliability in harsh environments.

Equipamentos de Construção e Movimentação de Terras

Uma escavadeira de 30 toneladas pode ter cinco ou mais circuitos hidráulicos controlados independentemente – lança, braço, caçamba, giro e deslocamento – todos alimentados por uma ou duas HPUs produzindo fluxos combinados de mais de 400 L/min a 350 bar . O sistema hidráulico permite que os operadores balancem simultaneamente a estrutura superior enquanto abaixam a lança e enrolam a caçamba — um movimento coordenado em três eixos que seria quase impossível com articulações mecânicas. Tratores de esteira, carregadeiras de rodas, motoniveladoras e rompedores hidráulicos dependem dos mesmos princípios hidráulicos básicos.

Prensas Industriais e Máquinas Formadoras

Prensas de estampagem de metal, martelos de forjamento, prensas de estampagem profunda e prensas de moldagem por compressão de borracha dependem de sistemas hidráulicos para sua geração de força primária. Uma grande prensa hidráulica de forjamento pode desenvolver 80.000 kN (8.000 toneladas) de formar força. A unidade de energia hidráulica para tal prensa é uma instalação substancial - muitas vezes vários conjuntos de bombas com classificações de motor combinadas superiores a 1.000 kW - mas a velocidade e a força do curso da prensa podem ser controladas com precisão milimétrica através de circuitos de válvula servoproporcionais.

Máquinas de moldagem por injeção

As máquinas de moldagem por injeção hidráulica convencionais usam uma HPU central para alimentar as sequências de fixação, injeção, rotação do parafuso e ejeção. Uma máquina com força de fixação de 1.000 toneladas requer um sistema hidráulico capaz de gerar essa força repetidamente em tempos de ciclo tão curtos quanto 10 a 15 segundos. As HPUs de bomba de deslocamento variável com eixos de injeção de servoválvula oferecem a combinação de alta força de fixação e perfil preciso de velocidade de injeção que a qualidade moderna das peças plásticas exige.

Sistemas Aeroespaciais e Aeronaves

Aeronaves comerciais utilizam sistemas hidráulicos operando em 3.000–5.000 psi (207–345 bar) para alimentar superfícies de controle de vôo, trem de pouso, freios de roda e reversores de empuxo. Um Boeing 737 possui três sistemas hidráulicos independentes com capacidade combinada de fluido de aproximadamente 90 litros. A arquitetura de redundância garante que nenhuma falha possa privar a aeronave de energia hidráulica em superfícies críticas. HPUs de aeronaves (chamadas de unidades de energia hidráulica na aviação) usam bombas acionadas por motor, bombas de motor elétrico e turbinas de ar comprimido como fontes de reserva.

Aplicações offshore e marítimas

Os preventores submarinos (BOPs) em poços de petróleo e gás usam acumuladores hidráulicos pré-carregados para fechar enormes elementos de vedação anulares e de aríete em caso de emergência. Os sistemas hidráulicos em guindastes offshore, guinchos de amarração e tensores de assentamento de tubos operam em condições de névoa salina, vibração e temperaturas extremas que degradariam rapidamente as alternativas elétricas. A natureza autolubrificante do fluido hidráulico e a tolerância dos componentes hidráulicos a cargas de choque tornam a hidráulica a única opção prática nesses ambientes.

Falhas comuns do sistema hidráulico e como diagnosticá-las

Mesmo sistemas hidráulicos bem conservados desenvolvem falhas. Saber quais sintomas apontam para quais causas raiz reduz drasticamente o tempo de solução de problemas.

Desempenho lento ou fraco do atuador

Se um cilindro se estender lentamente ou um motor funcionar abaixo da velocidade nominal, verifique primeiro o fluxo e a pressão de saída da bomba. Uma bomba de engrenagem desgastada pode perder 15–25 por cento de seu fluxo nominal através de vazamento interno antes que o operador perceba sintomas óbvios. As leituras do manômetro abaixo do ponto de ajuste da válvula de alívio sob carga indicam desgaste da bomba ou uma válvula de alívio parcialmente aberta. Vazamento interno em um cilindro (desviando das vedações do pistão) causa deformação sob carga sustentada – testável aplicando pressão total e medindo se o cilindro se move com a válvula direcional bloqueada.

Geração excessiva de calor

A temperatura operacional acima de 60–70 °C acelera a degradação do fluido, a deterioração da vedação e o desgaste da bomba. As causas comuns incluem uma válvula de alívio ajustada muito perto da pressão de trabalho (causando despejo contínuo de excesso de fluxo), um trocador de calor bloqueado ou subdimensionado, volume insuficiente do reservatório ou um fluido contaminado com viscosidade degradada. Um sistema que funciona continuamente a quente consumirá um conjunto de vedações em uma fração de sua vida útil normal.

Operação ruidosa da bomba

A cavitação – a formação e o colapso de bolhas de vapor na entrada da bomba – produz um ruído característico de chocalho ou trituração e causa graves danos por erosão nas partes internas da bomba. É causado por uma linha de sucção restrita, um filtro de sucção entupido, fluido muito frio e viscoso ou nível do reservatório muito baixo. A aeração, onde o ar é ingerido através de uma vedação do eixo com vazamento ou de uma conexão de sucção solta, produz um zumbido mais agudo ou formação de espuma no reservatório. Ambas as condições devem ser corrigidas imediatamente para evitar a destruição da bomba.

Vazamento Externo

Vazamentos de fluido hidráulico são um problema operacional e um risco ambiental e de incêndio. Vazamentos nas conexões são frequentemente atribuídos a montagem inadequada – conexões roscadas com torque excessivo ou insuficiente, faces de vedação danificadas ou formatos de rosca incorretos (mistura de NPT e BSP, por exemplo). Vazamentos na vedação da haste do cilindro indicam vedações da haste desgastadas ou danificadas, superfícies marcadas da haste ou carga lateral excessiva na haste. Em cada caso, o reparo é simples, uma vez que a fonte seja corretamente identificada.

Melhores práticas de manutenção de sistemas hidráulicos

O majority of hydraulic system failures are preventable with structured maintenance. The following practices, applied consistently, will extend component life and reduce unplanned downtime.

• Amostragem e análise de óleo: Colete uma amostra de fluido de um ponto ativo e turbulento do circuito a cada 500–1.000 horas de operação. A análise laboratorial relata contagem de partículas, viscosidade, teor de água, índice de acidez e metais de desgaste elementar. Os resultados de tendências em diversas amostras detectam problemas antes que eles causem falhas.
• Substituição do filtro dentro do cronograma: Siga os intervalos do fabricante ou, melhor, substitua os filtros na condição do indicador de pressão diferencial. Um indicador de bypass que disparou significa que o fluido contaminado circulou sem ser filtrado – um evento sério que requer investigação da causa raiz.
• Nível do reservatório e manutenção do respiro: Verifique o nível diariamente em máquinas com ciclo de trabalho elevado. Substitua os filtros de respiro do reservatório de acordo com a programação do fabricante – um respiro entupido cria um vácuo no reservatório que auxilia na cavitação. A maioria dos respiradores deve ser substituída a cada 1.000–2.000 horas em ambientes industriais normais.
• Acoplamento e alinhamento do motor: O desalinhamento entre o motor da HPU e a bomba cria cargas laterais radiais no rolamento do eixo da bomba, que não foi projetado para elas. Mesmo 0,1 mm de desalinhamento paralelo pode reduzir pela metade a vida útil do rolamento. O alinhamento do laser durante a instalação e após qualquer substituição de motor ou bomba é a melhor prática.
• Inspeção de mangueiras e conexões: As mangueiras hidráulicas têm uma vida útil limitada, independentemente da aparência. Muitos fabricantes recomendam a substituição das mangueiras em um ciclo de seis anos em aplicações industriais. Inspecione as mangueiras trimestralmente quanto a abrasão, dobras, rachaduras na tampa e integridade do molde de encaixe. Uma falha na mangueira a 350 bar é um evento sério de segurança.
• Verificação da válvula de alívio: Verifique anualmente a pressão de ruptura da válvula de alívio usando um manômetro de teste calibrado e um medidor de vazão. Uma válvula de alívio que tenha oscilado abaixo do seu ponto de ajuste limitará a força máxima do sistema; aquele que estiver aberto impedirá qualquer aumento de pressão.

Hidráulica x pneumática x eletromecânica: quando escolher cada uma

Todas as três tecnologias transmitem e controlam potência, mas cada uma tem um envelope de desempenho onde é claramente preferível às outras.

Os sistemas pneumáticos utilizam ar comprimido a 6–12 bar e são ideais para atuação linear de alto ciclo e serviços leves: fixação, transferência de peças, pequenas prensas e ferramentas pneumáticas. Suas vantagens são limpeza (sem contaminação por óleo), tempos de ciclo rápidos e baixo custo dos componentes. Sua limitação é a produção de força – um cilindro pneumático com diâmetro de 63 mm a 6 bar fornece cerca de 1.870 N, uma fração da capacidade de seu equivalente hidráulico com o mesmo tamanho de diâmetro.

Atuadores eletromecânicos (servo motor de parafuso esférico ou servo motor redutor) oferecem a mais alta precisão de posicionamento e o monitoramento de energia mais simples. Eles são cada vez mais competitivos com a hidráulica em faixas de força de até cerca de 200kN para eixos lineares. Acima desse limite, os tamanhos do motor e da caixa de velocidades tornam-se impraticáveis ​​e os cilindros hidráulicos permanecem técnica e economicamente superiores.

A hidráulica continua sendo a escolha certa quando os requisitos de força excedem 200 kN, quando as cargas de choque e a tolerância à sobrecarga são críticas, quando o atuador deve manter a posição sob carga sustentada sem consumo contínuo de energia ou quando o ambiente operacional — calor, vibração, lavagem, risco de explosão — exclui ou complica as soluções elétricas. A capacidade da unidade de energia hidráulica de fornecer vários atuadores em diferentes pressões e vazões a partir de uma única fonte de energia também oferece vantagens de arquitetura de sistema que são difíceis de replicar com acionamentos eletromecânicos distribuídos.
