Como funciona a pressão hidráulica? O guia completo

Como funciona a pressão hidráulica: a resposta curta

Um pressão hidráulica funciona transmitindo força através de um fluido fechado e incompressível – quase sempre óleo – de um ponto a outro. Quando uma bomba empurra fluido para um sistema vedado, a pressão aumenta e atua igualmente em todas as direções em todas as superfícies com as quais entra em contato. Essa pressão é então direcionada para um cilindro ou motor, onde é convertida novamente em força mecânica ou rotação. O resultado é a capacidade de movimentar cargas enormes com equipamentos relativamente compactos.

O princípio subjacente é a Lei de Pascal: a pressão aplicada a um fluido confinado é transmitida inalterada por todo esse fluido. Declarado matematicamente, P = F/A, onde P é a pressão em pascal ou psi, F é a força aplicada em newtons ou libras e A é a área em metros quadrados ou polegadas quadradas. Esta relação significa que, ao alterar a área de um cilindro, um sistema pode multiplicar ou reduzir drasticamente a força – a mesma razão pela qual um técnico de 70 kg que pressiona uma pequena alavanca de bomba pode levantar uma prensa de 20 toneladas.

Todo sistema hidráulico industrial — desde uma prensa de fábrica até uma escavadeira de construção — depende desta mesma cadeia de eventos: uma Unidade de energia hidráulica (HPU) gera fluido pressurizado, as válvulas de controle o direcionam e os atuadores o convertem em trabalho. A compreensão de cada etapa revela por que a hidráulica continua sendo a escolha preferida sempre que alta densidade de força e controle preciso são importantes.

Lei de Pascal: a física por trás de cada sistema hidráulico

Blaise Pascal formulou sua lei da mecânica dos fluidos em 1653, mas suas implicações de engenharia só se tornaram totalmente exploráveis nos séculos XIX e XX, com o desenvolvimento de vedações de precisão e tubos de aço de alta resistência. A ideia central é aparentemente simples: os líquidos não se comprimem significativamente sob pressões normais de trabalho, portanto, qualquer força introduzida em um ponto se propaga instantânea e uniformemente para todos os outros pontos do sistema.

Considere um exemplo básico de dois cilindros. Se você aplicar 100 N de força a um pistão com área de 1 cm², a pressão resultante será 100 N/cm² = 1 MPa. Conecte esse pequeno cilindro através de um tubo cheio de fluido a um cilindro maior com uma área de 100 cm², e a mesma pressão de 1 MPa atua em toda a face de 100 cm² – produzindo uma força de saída de 10.000 N. O sistema multiplicou a força por um fator de 100 sem qualquer entrada adicional de energia. A compensação é o deslocamento: o pistão pequeno deve percorrer 100 mm para mover o pistão grande apenas 1 mm. A energia é conservada; a força é amplificada às custas da velocidade e do curso.

Este princípio de multiplicação de força é o motivo pelo qual a hidráulica aparece onde quer que peso e compactação sejam importantes juntos. Um cilindro pneumático trabalhando a 8 bar (0,8 MPa) produz uma força modesta porque a pressão do ar é limitada. Um cilindro hidráulico trabalhando a 250 bar (25 MPa) — uma pressão operacional industrial típica — fornece uma força aproximadamente 30 vezes maior com o mesmo diâmetro interno.

Componentes principais de um sistema hidráulico

Um circuito hidráulico completo é composto por vários componentes interdependentes. Cada um desempenha uma função específica, e os pontos fracos de qualquer ligação – uma vedação desgastada, uma válvula subdimensionada, um reservatório contaminado – degradam o desempenho de todo o sistema.

Reservatório

O reservatório armazena o fluido de trabalho e permite que as bolhas de ar e o calor se dissipem antes que o fluido recircule. Os reservatórios industriais são dimensionados para aproximadamente 2 a 3 vezes a vazão por minuto da bomba para fornecer um tempo de permanência adequado. Uma bomba de 50 L/min normalmente é combinada com um reservatório de 100–150 L. O reservatório também abriga filtros de respiro, um visor de nível, bujões de drenagem e, muitas vezes, um medidor de temperatura – tornando-o o centro de monitoramento da saúde do circuito.

Bomba Hidráulica

A bomba não cria pressão diretamente; isso cria fluxo. A pressão só se desenvolve quando o fluxo encontra resistência – uma carga, uma válvula ou um caminho bloqueado. Três tipos de bombas dominam as aplicações industriais e móveis:

• Bombas de engrenagem — simples, de baixo custo, adequado para pressões até cerca de 250 bar. Somente deslocamento fixo.
• Bombas de palhetas — mais silenciosas que as bombas de engrenagens, pressões moderadas até cerca de 175 bar, boa eficiência volumétrica.
• Bombas de pistão — maior eficiência, capaz de 350–700 bar, deslocamento variável possível, preferido para uso industrial e móvel exigente.

As bombas de pistão de deslocamento variável são particularmente valiosas em uma unidade de energia hidráulica porque reduzem automaticamente a produção quando a demanda cai, reduzindo o consumo de energia e a geração de calor durante os ciclos de carga parcial.

Válvulas de controle

As válvulas são o sistema nervoso de um circuito hidráulico. As válvulas de controle direcional (DCVs) direcionam o fluxo para qualquer atuador que precise dele. As válvulas de alívio de pressão (PRVs) limitam a pressão máxima do sistema – normalmente ajustada de 10 a 15% acima da pressão operacional máxima – para proteger os componentes contra sobrecarga. As válvulas de controle de fluxo medem a taxa na qual o fluido entra ou sai de um atuador, controlando diretamente a velocidade do atuador. As válvulas de retenção evitam o refluxo. Válvulas proporcionais e servoválvulas adicionam controle eletrônico preciso, permitindo posição em circuito fechado ou regulação de força com repetibilidade de posicionamento melhor que 0,01 mm em aplicações de precisão.

Atuadores

Os atuadores convertem a energia hidráulica de volta em trabalho mecânico. Cilindros lineares produzem força de empurrar ou puxar; motores hidráulicos rotativos produzem torque e rotação. A força de saída do cilindro é calculada como F = P × A, portanto, um cilindro com diâmetro interno de 100 mm (área ≈ 78,5 cm²) operando a 200 bar (20 MPa) desenvolve aproximadamente 157.000 N - ou 16 toneladas - de força de impulso . Esse nível de força de um servo motor elétrico de tamanho equivalente exigiria um motor várias vezes maior e mais pesado.

Filtros e condicionamento de fluidos

A contaminação é a maior causa de falha de componentes hidráulicos — responsável por cerca de 70 a 80% de todas as falhas prematuras, de acordo com dados da indústria de energia hidráulica. Filtros de linha de retorno, filtros de sucção e sistemas de filtragem de circuito renal off-line mantêm os níveis de limpeza. As aplicações de servoválvulas normalmente exigem classe de limpeza ISO 16/14/11 ou superior, o que significa menos de 1.300 partículas maiores que 4 µm por mililitro de fluido.

O que é uma unidade de energia hidráulica e por que isso é importante

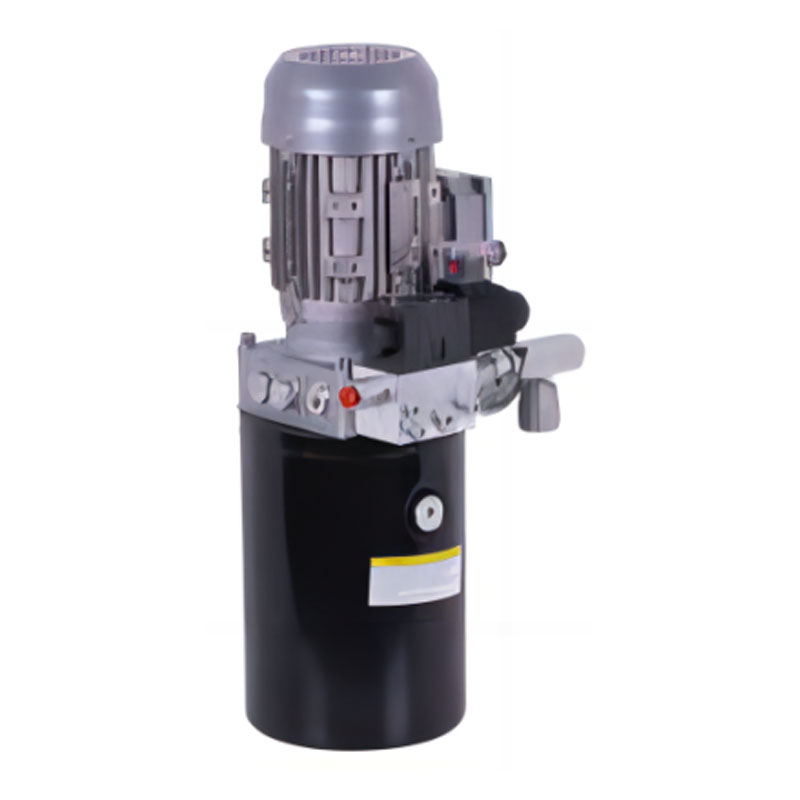

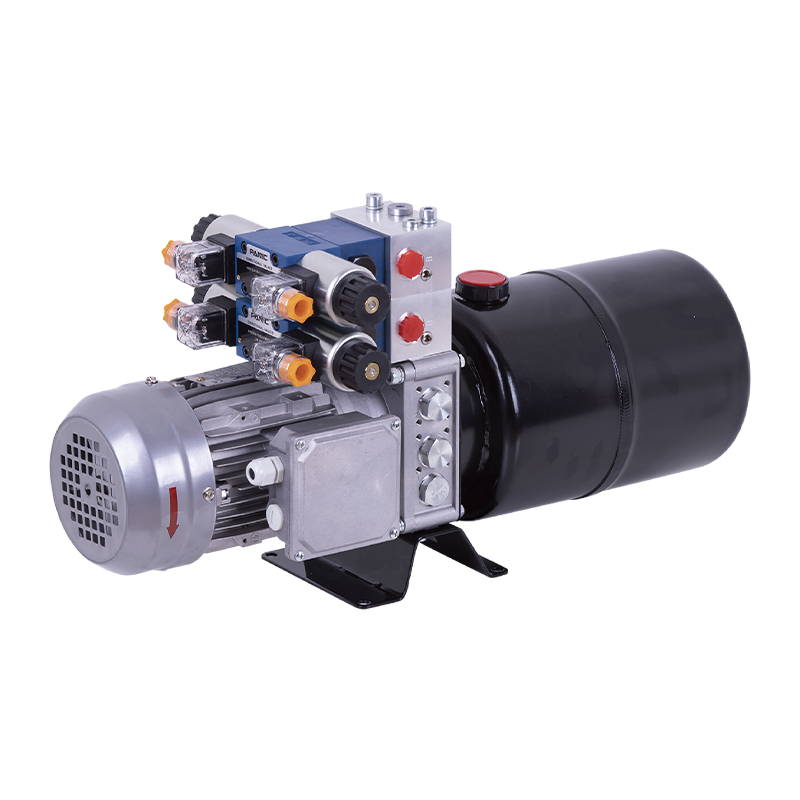

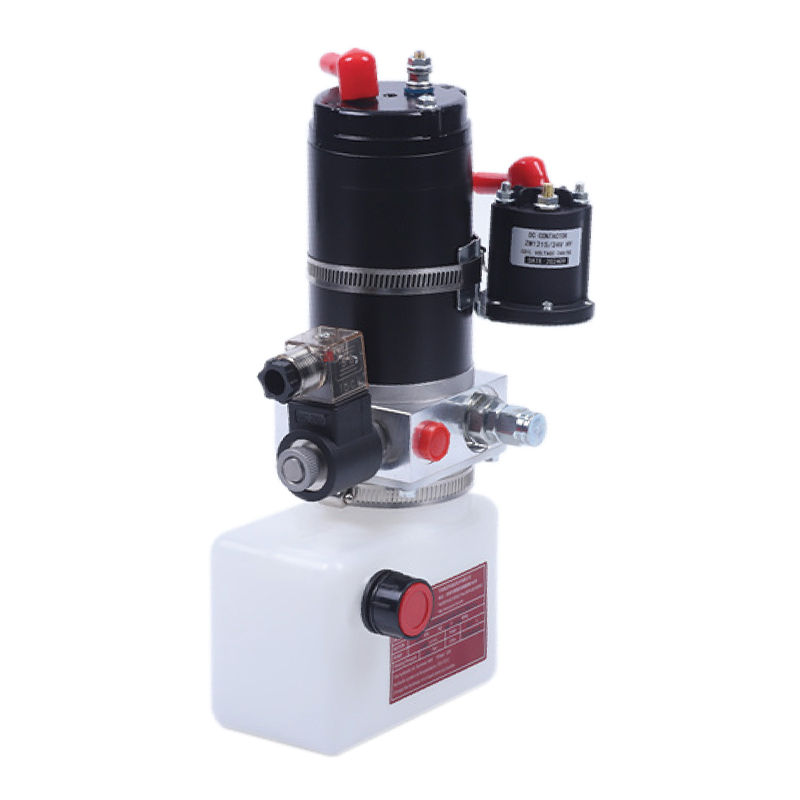

A Unidade de Energia Hidráulica (HPU) - às vezes chamado de unidade de energia hidráulica - é um conjunto independente que integra o reservatório, a bomba, o motor principal (motor elétrico ou motor de combustão), a válvula de alívio de pressão, o filtro, o trocador de calor e a instrumentação em uma única unidade empacotada. Em vez de espalhar esses componentes pela estrutura da máquina, a HPU os consolida em um sistema projetado que pode ser instalado, mantido e trocado como uma unidade.

As HPUs variam de unidades compactas de bancada que produzem de 1 a 5 kW e operam a 70 a 150 bar, até unidades de energia industrial de vários megawatts que acionam prensas siderúrgicas a pressões acima de 400 bar. Uma unidade de energia hidráulica industrial de médio porte pode combinar um motor elétrico de 30 kW com uma bomba de pistão axial de 45 cc/rot, um reservatório de 200 L, um trocador de calor resfriado a água mantendo a temperatura do óleo entre 45 e 55°C e um filtro de linha de retorno de 10 µm — tudo montado em uma estrutura de base de aço com revestimento em pó com bandeja coletora integrada.

Principais especificações a serem avaliadas ao selecionar uma HPU

O design da HPU também envolve escolhas sobre redundância. Processos críticos – sistemas de controle de plataformas offshore, laminadores de siderúrgicas, equipamentos de suporte de aeronaves em solo – geralmente usam unidades de energia hidráulica duplex com duas bombas, onde uma opera e a outra fica de prontidão na comutação automática. Os custos de tempo de inatividade nesses ambientes podem exceder dezenas de milhares de dólares por hora, tornando a redundância economicamente racional, mesmo com custos de capital significativos.

Como a pressão aumenta, estabiliza e é controlada

Compreender o comportamento dinâmico da pressão — e não apenas a fórmula estática — é essencial para qualquer pessoa que projete ou solucione problemas de sistemas hidráulicos. A pressão não liga simplesmente. Ele sobe, atinge o pico, oscila e se estabiliza em padrões que dependem do tipo de bomba, da velocidade de resposta da válvula, do comprimento da linha e da compressibilidade do fluido.

Picos de pressão e golpe de aríete

Quando uma válvula direcional fecha rapidamente, o impulso do fluido em movimento não tem para onde ir. O resultado é um transiente de pressão – um pico – que pode atingir de 2 a 5 vezes a pressão operacional em estado estacionário em menos de 5 milissegundos. Um sistema funcionando a 200 bar pode ver picos transitórios acima de 500 bar. Esses picos desgastam as conexões das mangueiras, quebram os blocos do coletor e destroem as vedações em ciclos repetidos. Os projetistas os contrabalançam com acumuladores de pressão (que absorvem o pico de energia), válvulas de fechamento lento ou válvulas de retenção operadas por piloto com taxas de abertura controladas.

O papel da válvula de alívio de pressão

Todo sistema hidráulico deve ter uma válvula de alívio de pressão (PRV) ajustada abaixo da pressão nominal do componente mais fraco. Se um atuador chegar ao fim do curso com a bomba ainda em funcionamento, a pressão subiria até que algo se rompesse. A PRV abre quando a pressão excede seu ponto de ajuste, desviando o fluxo de volta ao tanque. Esta não é uma condição operacional normal – uma PRV que abre continuamente está desperdiçando energia na forma de calor e sinalizando um projeto do sistema ou problema operacional. O projeto correto direciona o fluxo do PRV apenas durante eventos de sobrecarga genuína, mantendo-o fechado na grande maioria do tempo.

Acumuladores: Armazenamento de Energia Hidráulica

Um acumulador hidráulico é um recipiente de pressão contendo um gás pré-carregado (quase sempre nitrogênio) separado do fluido hidráulico por uma bexiga, pistão ou diafragma. Quando a pressão do sistema excede a pré-carga do gás, o fluido comprime o gás e armazena energia. Quando a pressão cai – durante um pico de demanda ou falha da bomba – o gás se expande e empurra o fluido de volta para o circuito. Os acumuladores desempenham três funções principais: armazenamento de energia para suplementação de pico de demanda, fornecimento de pressão de emergência para atuação de desligamento seguro e amortecimento de pulsação. Um acumulador de bexiga de 20 L pré-carregado a 150 bar pode fornecer um breve suplemento de vazão de 8–12 L na pressão do sistema – o suficiente para completar um movimento de válvula crítico para a segurança, mesmo após a perda da bomba.

Fluido hidráulico: o meio que faz tudo funcionar

O fluido num sistema hidráulico não é simplesmente um meio de transmissão de força. Ele lubrifica simultaneamente todas as superfícies móveis dentro da bomba, válvulas e atuadores, afasta o calor dos pontos quentes, protege as superfícies metálicas da corrosão e suspende as partículas de contaminação até atingirem um filtro. Escolher o fluido errado ou permitir que ele se degrade destrói os componentes mais rapidamente do que qualquer outro fator isolado.

Viscosidade e sua dependência da temperatura

A viscosidade é a propriedade mais crítica do fluido. A maioria das unidades de energia hidráulica industriais especifica óleo mineral ISO VG 46 — um grau de viscosidade de 46 centistokes (cSt) a 40°C. À medida que a temperatura sobe para 80°C, a viscosidade cai para aproximadamente 12 cSt; a 20°C pode ser 100 cSt ou superior. Operar abaixo da viscosidade mínima causa contato metal com metal e desgaste rápido; operar acima da viscosidade máxima causa cavitação, resposta lenta e alto vácuo na entrada da bomba. A maioria dos sistemas tem como meta 25–54 cSt na entrada da bomba para um equilíbrio ideal.

Tipos de fluidos e suas aplicações

• Óleo mineral (ISO VG 32–68) — o mais comum, boa lubricidade e estabilidade, econômico, não resistente ao fogo.
• Água-glicol (HF-C) — resistente ao fogo, usado perto de fornos e máquinas de fundição sob pressão, reduz a vida útil da bomba em 30–40% em comparação com o óleo mineral.
• Éster fosfato (HF-D) — excelente resistência ao fogo, utilizado em aeronaves e geração de energia; requer materiais de vedação especiais (EPDM, PTFE) e manuseio de fluidos dedicado.
• Ésteres biodegradáveis (HETG, HEES) — utilizado em áreas ambientalmente sensíveis, como silvicultura, marinha e processamento de alimentos; biodegrada-se ao longo de 28 dias no solo; normalmente 3–5 vezes o custo do óleo mineral.
• Fluidos com alto teor de água (HWCF, 95% de água) — custo muito baixo e resistente ao fogo, mas a baixa lubrificação exige redução da capacidade dos componentes e substituição frequente de fluidos.

Contaminação e monitoramento de fluidos

Contadores de partículas, sensores de umidade e analisadores de viscosidade são agora instalados rotineiramente em unidades de energia hidráulica maiores como parte de programas de monitoramento de condições. Contadores de partículas on-line que coletam amostras de fluido da linha de retorno podem detectar a deterioração do rolamento da bomba semanas antes de falhar catastroficamente, o que se traduz em janelas de manutenção planejadas em vez de paradas de emergência. O teor de água acima de 0,05% no óleo mineral emulsiona o fluido, destrói a película de óleo nas superfícies dos rolamentos e promove ferrugem. Foi demonstrado que mesmo 500 ppm (0,05%) de água reduzem a vida útil em fadiga dos rolamentos de rolos em até 75%.

Tipos de sistemas hidráulicos e como eles diferem

Nem todos os sistemas hidráulicos são configurados da mesma maneira. A arquitetura do circuito determina a eficiência com que a energia é usada, a capacidade de resposta do sistema e como ele lida com as demandas simultâneas de vários atuadores.

Sistemas de Centro Aberto vs. Sistemas de Centro Fechado

Num sistema de centro aberto, o fluido circula continuamente de volta ao tanque através das válvulas direcionais quando nenhum atuador está em movimento. Isto é simples e barato, mas desperdiça energia continuamente. Em um sistema de centro fechado, a saída da bomba não é útil quando os atuadores estão ociosos - portanto, a bomba deve ser descarregada, parada ou o sistema deve ser equipado com uma bomba de deslocamento variável com compensação de pressão que reduza a saída a um fluxo próximo de zero. As HPUs industriais modernas usam quase exclusivamente circuitos de centro fechado com bombas de deslocamento variável , reduzindo o consumo de energia ocioso em 60–85% em comparação com alternativas de centro aberto de deslocamento fixo.

Sistemas de detecção de carga

Um sistema hidráulico com sensor de carga (LS) monitora continuamente a pressão exigida pelo atuador de maior demanda e comanda a bomba para fornecer pressão e vazão suficientes para atender a essa demanda, além de uma pequena margem (normalmente 15–25 bar acima da pressão de carga). A bomba nunca funciona com mais força do que o necessário. Os sistemas de detecção de carga são padrão em equipamentos móveis modernos – escavadeiras, guindastes, máquinas agrícolas – onde a carga varia dramaticamente de segundo para segundo e a eficiência de combustível impacta diretamente a economia operacional. Uma escavadeira com sensor de carga pode consumir de 15 a 25% menos combustível do que uma máquina equivalente de pressão fixa no mesmo ciclo de trabalho.

Sistemas Eletro-Hidráulicos

Os sistemas eletro-hidráulicos substituem a atuação de válvulas mecânicas ou piloto-hidráulicas por solenóides eletrônicos, válvulas proporcionais ou servoválvulas controladas por PLCs ou controladores de movimento dedicados. Isso permite perfis programáveis ​​de força e posição, registro de dados, diagnóstico de falhas e integração com redes de automação industrial. Em máquinas de moldagem por injeção, o servocontrole eletro-hidráulico mantém a pressão de injeção dentro de ±1 bar do ponto de ajuste e a posição dentro de 0,05 mm – recursos que transformam a qualidade e a repetibilidade do produto. A unidade de energia hidráulica nessas instalações normalmente incorpora motores de acionamento de velocidade variável (VSD), onde a velocidade do motor elétrico acompanha a demanda diretamente, reduzindo ainda mais o uso de energia em 30 a 50% em comparação com projetos de HPU de velocidade fixa.

Aplicações do mundo real onde a pressão hidráulica é indispensável

A pressão hidráulica aparece em uma gama mais ampla de indústrias do que a maioria das pessoas imagina. A densidade de força e a controlabilidade que a hidráulica proporciona simplesmente não são reproduzidas por nenhuma outra tecnologia com custo e escala comparáveis.

• Construção e terraplanagem — Uma escavadeira de 20 toneladas utiliza pressão hidráulica de 350 bar para exercer mais de 150 kN de força de escavação. Todo o conjunto de funções de lança, braço, caçamba e giro é acionado por uma única unidade de potência hidráulica integrada ao chassi da máquina.
• Prensagem e conformação industrial — As prensas hidráulicas de conformação de metal operam com 100 a 80.000 toneladas de força. Uma prensa de forjamento de 5.000 toneladas é fisicamente impossível com qualquer outra tecnologia de tamanho equivalente.
• Petróleo e gás offshore — Os sistemas de controle hidráulico submarinos operam a até 690 bar para acionar dispositivos de prevenção de explosão e válvulas de árvore de Natal em profundidades de água superiores a 3.000 m. A HPU de superfície foi projetada com redundância total e monitoramento contínuo.
• Aviação e aeroespacial — Os sistemas hidráulicos de aeronaves comerciais normalmente operam a 207 bar (3.000 psi), com aeronaves de próxima geração passando para 345 bar (5.000 psi) para reduzir o peso do tubo e do atuador. As superfícies de controle de vôo, o trem de pouso e os freios dependem da pressão hidráulica.
• Processamento de aço e metais — Os laminadores usam controle hidráulico de folga (HGC) para manter a folga dos rolos dentro de 10 µm, controlando diretamente a espessura da tira. HPUs para laminadores podem fornecer 1.000–5.000 L/min a 250–350 bar.
• Marinha e construção naval — Os sistemas de direção em embarcações de grande porte utilizam aríetes hidráulicos para girar lemes que pesam centenas de toneladas. Os sistemas de cobertura de escotilha e guindaste em navios de carga são totalmente acionados hidraulicamente.
• Moldagem por injeção — As forças de fixação hidráulica em grandes máquinas de moldagem por injeção atingem 5.000 toneladas ou mais, mantendo as metades do molde fechadas contra a pressão de injeção de plástico fundido em até 2.000 bar.

Problemas comuns de pressão hidráulica e suas causas básicas

Quando um sistema hidráulico apresenta desempenho inferior ou falha, os sintomas muitas vezes parecem semelhantes na superfície – atuadores lentos, movimento errático, ruído excessivo, superaquecimento – mas as causas básicas são diferentes. O diagnóstico incorreto leva à substituição de componentes caros que não são o problema real.

Pressão baixa ou instável

As possíveis causas incluem uma bomba desgastada com alto vazamento interno (verifique a eficiência volumétrica - qualquer valor abaixo de 85% em uma bomba de pistão indica desgaste), uma válvula de alívio de pressão ajustada muito baixa ou presa parcialmente aberta, desgaste interno do carretel da válvula permitindo vazamento na porta cruzada ou falha na vedação do cilindro desviando o fluido do lado de alta pressão do pistão para o lado da haste. Um teste sistemático de pressão em cada estágio do circuito – saída da bomba, pós-válvula, no atuador – isola rapidamente a falha.

Calor excessivo

O fluido hidráulico acima de 65–70°C degrada-se rapidamente. A vida útil do fluido é reduzida pela metade a cada aumento de 10°C acima de 60°C. A geração de calor é sempre causada pela queda de pressão através de uma restrição – uma válvula parcialmente fechada, um filtro entupido, uma linha subdimensionada ou uma válvula de alívio que abre com muita frequência. Se o trocador de calor estiver funcionando continuamente em sua capacidade máxima, o sistema terá um problema fundamental de eficiência energética , não apenas um problema de resfriamento. Bombas de deslocamento variável, controles sensíveis à carga e linhas dimensionadas adequadamente resolvem a causa raiz; adicionar um refrigerador maior apenas trata o sintoma.

Cavitação e Aeração

A cavitação ocorre quando a pressão do fluido local cai abaixo da pressão de vapor, formando bolhas de vapor que implodem violentamente quando a pressão se recupera – gerando ruído como cascalho em uma lata e corroendo superfícies metálicas a taxas de vários mícrons por hora. A aeração introduz bolhas de ar provenientes da espuma do reservatório, vazamento na junta da linha de sucção ou nível baixo de fluido. Ambas as condições destroem as bombas rapidamente e causam um comportamento esponjoso e imprevisível do atuador. O vácuo de entrada da bomba acima de 0,3 bar (225 mmHg) é um indicador confiável de alerta precoce de risco incipiente de cavitação.

Vazamento Externo

A falha nas vedações da haste do cilindro, nas conexões das mangueiras e nas faces do corpo da válvula é o problema hidráulico mais visível. Mesmo um pequeno vazamento externo – 1 gota por segundo – equivale a cerca de 2–3 litros por dia e mais de 700 litros por ano. Além do custo do fluido, os vazamentos externos criam riscos de incêndio (o óleo atomizado em uma superfície quente inflama a cerca de 150°C no caso do óleo mineral), contaminação ambiental e riscos de escorregamento. A maioria das falhas de vedação deve-se a transientes de pressão excessiva, ataque de fluido contaminado aos elastômeros de vedação ou seleção incorreta do material de vedação para o tipo de fluido.

Eficiência Energética em Unidades Hidráulicas Modernas

A hidráulica tem sido historicamente criticada pela baixa eficiência energética em comparação com os acionamentos elétricos. Esta crítica era válida para sistemas de deslocamento fixo e velocidade fixa, onde a bomba funcionava em plena capacidade, independentemente da demanda. Os projetos modernos de unidades de energia hidráulica preencheram essa lacuna substancialmente por meio de bombas de deslocamento variável, motores de acionamento de velocidade variável, controles sensíveis à carga e circuitos regenerativos.

Um acionamento hidráulico de velocidade variável servocontrolado — combinando um servo motor com uma bomba de deslocamento fixo — pode igualar a eficiência energética de um acionamento elétrico direto em muitos ciclos de trabalho, mantendo a densidade de força, a conformidade e a tolerância de sobrecarga do sistema hidráulico. Na moldagem por injeção, os projetos de modernização de VSD-HPU mostram consistentemente economias de energia de 40 a 60% em comparação com instalações legadas de HPU de velocidade fixa, com períodos de retorno de 18 a 36 meses.

Os circuitos hidráulicos regenerativos recuperam energia durante a retração do cilindro – particularmente valiosos em aplicações de prensas verticais onde um aríete pesado desce sob a ação da gravidade. Ao direcionar o fluxo de retorno através de um motor hidráulico conectado ao eixo da bomba, os sistemas recuperam de 20 a 40% da energia potencial que um circuito convencional simplesmente despejaria em uma válvula de alívio na forma de calor.

O acumulador hidráulico também desempenha um papel de eficiência: ao armazenar energia durante períodos de baixa demanda e liberá-la durante picos de demanda, um acumulador de tamanho adequado permite que uma HPU menor e mais eficiente atenda à mesma carga de pico, reduzindo simultaneamente o custo de capital e o custo de energia operacional.

Práticas de manutenção que prolongam a vida útil do sistema hidráulico

Um sistema hidráulico bem conservado alcança regularmente de 20 a 30 anos de vida produtiva. Sistemas negligenciados falham prematuramente, muitas vezes com danos colaterais dispendiosos – uma bomba de cavitação que destrói válvulas a jusante no mesmo evento de falha, ou uma servoválvula contaminada que marca seu próprio furo e passa limalhas abrasivas para o próximo componente.

1. Amostragem e análise de fluidos a cada 500–1.000 horas de operação — a contagem de partículas, o teor de água, a viscosidade, o índice de acidez e as concentrações de metais de desgaste contam a história completa da condição antes que os problemas se tornem falhas.
2. Substituição do elemento filtrante no indicador de pressão diferencial, não apenas de acordo com o calendário — um sistema levemente carregado pode funcionar 2.000 horas entre mudanças; um sistema muito carregado pode precisar de alterações após 500 horas.
3. Reservatório inspection and cleaning at every major fluid change — lama e verniz se acumulam nas paredes do reservatório e nos bujões de drenagem, liberando partículas no fluido fresco.
4. Inspeção da mangueira a cada 6 meses — a mangueira hidráulica tem uma vida útil finita à fadiga, independentemente da aparência da condição. A maioria dos fabricantes recomenda uma vida útil máxima de 6 anos a partir da data de fabricação ou 4 anos de serviço, o que ocorrer primeiro.
5. Teste anual da válvula de alívio de pressão — PRVs podem flutuar, travar ou vibrar. Uma PRV que abre 20 bar abaixo do ponto de ajuste está desperdiçando energia e limitando o desempenho do sistema; aquele que permanece fechado permite sobrepressão do sistema durante a parada do atuador.
6. Imagens térmicas durante a operação — câmeras infravermelhas identificam rapidamente pontos quentes em válvulas parcialmente bloqueadas, conexões de alta resistência ou incrustações em trocadores de calor que os medidores de temperatura por si só não conseguem localizar.

A manutenção proativa em uma unidade de energia hidráulica é quase sempre mais barata que o reparo reativo. A substituição de uma bomba em uma HPU de 200 kW pode custar entre £ 8.000 e 15.000 em peças e mão de obra. A perda de produção durante o tempo de inatividade não planejado enquanto se aguarda peças e engenheiros geralmente excede £ 50.000 por dia em indústrias de processo contínuo - tornando até mesmo programas agressivos de manutenção preventiva altamente econômicos.
