O que os sistemas hidráulicos fazem em termos de forças?

Os sistemas hidráulicos transmitem, multiplicam e controlam com precisão a força mecânica, transferindo pressão através de um fluido fechado. A função principal é direta: uma pequena força aplicada a um pistão pequeno gera a mesma pressão que uma grande força aplicada a um pistão grande , porque a pressão se distribui igualmente por um líquido confinado (Lei de Pascal). Isto torna a tecnologia hidráulica uma das soluções mecânicas com maior eficiência de força já projetada – capaz de mover dezenas de milhares de quilogramas com equipamentos que um operador controla com uma única mão. A Unidade de Energia Hidráulica (HPU) fica no centro desse processo, atuando como a fonte de fluido pressurizado da qual depende cada atuador do sistema.

A física por trás da multiplicação da força hidráulica

A Lei de Pascal afirma que a pressão aplicada a um fluido fechado é transmitida inalterada em todas as direções. A consequência matemática é que a saída da força varia diretamente com a área do pistão. Se um operador empurra com 100 N um pistão com superfície de 1 cm², a pressão resultante de 100 N/cm² se propaga por todo o fluido. Quando essa pressão atinge um cilindro de saída com face de 50 cm², ela fornece 5.000 N – uma multiplicação de força de 50:1 sem qualquer entrada de energia adicional além do que a Lei de Pascal exige.

Isso não é mágica nem uma fonte de energia gratuita. A compensação é a distância: o pistão de saída se move apenas 1/50 da distância que o pistão de entrada percorre. A energia é conservada. O que a hidráulica faz excepcionalmente bem é remodelar a força e o deslocamento na proporção exigida por uma aplicação específica – algo que as engrenagens mecânicas realizam, mas com muito mais perda por atrito e complexidade estrutural.

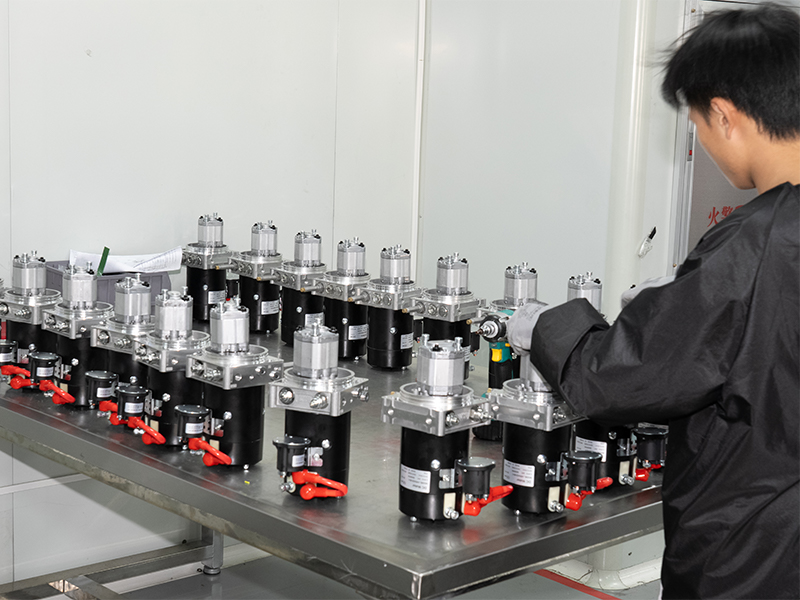

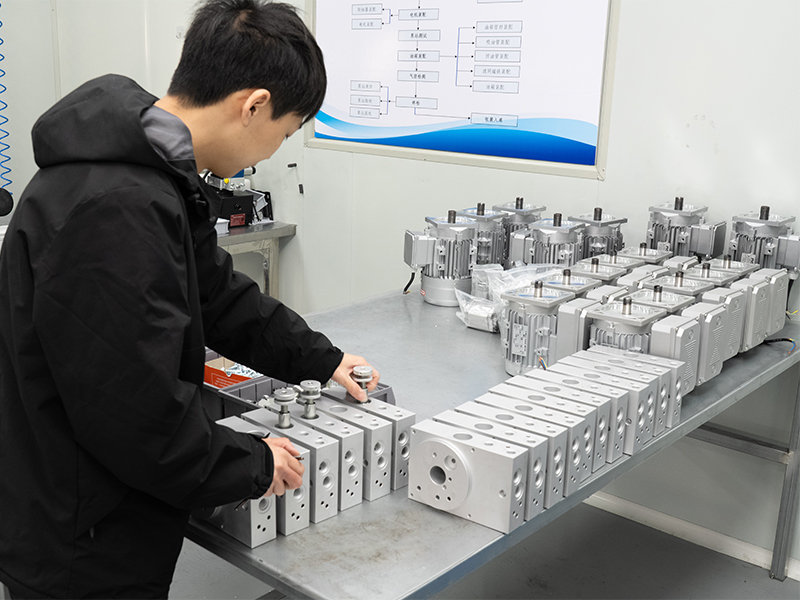

Num sistema industrial real, o Unidade de energia hidráulica gera essa pressão continuamente e sob demanda. Uma HPU típica combina um reservatório (geralmente de 50 a 500 litros), uma bomba motorizada, válvulas de alívio de pressão, filtragem e circuitos de resfriamento. A bomba converte energia mecânica rotativa em pressão de fluido, comumente alcançando pressões operacionais entre 140 bar e 350 bar dependendo da aplicação. Essa pressão é o potencial mecânico armazenado que os atuadores convertem novamente em força linear ou rotativa sempre que necessário.

Força x pressão x fluxo: mantendo os conceitos corretos

Um ponto comum de confusão é a relação entre pressão e fluxo. A pressão (medida em bar ou PSI) determina a força que um cilindro pode exercer. A vazão (medida em litros por minuto ou GPM) determina a rapidez com que o cilindro se move. A Unidade Hidráulica deve fornecer ambos na combinação correta:

• Alta pressão com baixo fluxo → movimento lento de uma carga muito pesada
• Pressão mais baixa com fluxo alto → movimento rápido de uma carga mais leve
• Alta pressão com alto fluxo → saída de potência máxima, exigindo um motor HPU e uma bomba maiores

A fórmula F = P × A (Força é igual à Pressão multiplicada pela Área do Cilindro) rege cada atuador no circuito. Os engenheiros usam essa equação para dimensionar cilindros, selecionar classificações de bombas e definir limites de válvulas de alívio durante a fase de projeto.

O que a unidade de energia hidráulica realmente faz para forçar

A Unidade Hidráulica não é simplesmente uma bomba aparafusada a um tanque. O seu papel na gestão da força em todo o sistema é ativo e contínuo. Uma HPU regula três parâmetros relacionados à força simultaneamente: a pressão máxima disponível (definida pela válvula de alívio principal), a pressão de trabalho fornecida a cada ramal do circuito (definida por válvulas redutoras de pressão individuais) e a taxa na qual a força pode ser aplicada (controlada pelas válvulas de controle de fluxo).

Geração e alívio de pressão

Cada Unidade Hidráulica incorpora pelo menos uma válvula de alívio ajustada para a pressão máxima permitida do sistema. Quando um atuador para contra uma carga imóvel, a bomba continua a fornecer fluxo. Sem uma válvula de alívio, a pressão aumentaria até que algo falhasse mecanicamente. A válvula de alívio desvia o excesso de fluxo de volta para o reservatório , força máxima em um nível seguro. Em um sistema de 200 bar operando em um cilindro com diâmetro de 80 cm², a saída de força máxima teórica é de 160.000 N (aproximadamente 16,3 toneladas métricas) — e esse teto é mantido pela configuração de alívio da HPU, não pela restrição do operador.

Modulação de Força Através de Válvulas Proporcionais

As modernas unidades de energia hidráulica integram cada vez mais válvulas proporcionais ou servo-válvulas que permitem uma saída de força infinitamente variável entre zero e o máximo do sistema. Ao contrário das válvulas de controle direcional liga/desliga, as válvulas proporcionais respondem a um sinal elétrico (normalmente 0–10 V ou 4–20 mA) e posicionam seu carretel em proporção direta a esse sinal. O resultado é que uma prensa pode aplicar 5.000 N durante uma fase de um ciclo e aumentar suavemente para 80.000 N durante a fase de prensagem – tudo controlado pelo controlador eletrônico da HPU sem ajustes mecânicos.

Projetos de HPU com detecção de carga

Uma unidade de energia hidráulica com sensor de carga mede continuamente a demanda de pressão no atuador e ajusta a saída da bomba para corresponder. Em vez de gerar sempre a pressão máxima e despejar o excesso sobre uma válvula de alívio, a HPU com sensor de carga gera apenas a pressão que a carga realmente requer, além de uma pequena margem (normalmente 20–30 bar acima da pressão de carga). Esta abordagem reduz o consumo de energia em 30–50% em comparação com sistemas de deslocamento fixo em aplicações com cargas variáveis — uma vantagem significativa em equipamentos móveis, máquinas de moldagem por injeção e linhas de prensas automatizadas.

Tipos de forças que os sistemas hidráulicos gerenciam

Os sistemas hidráulicos lidam com diversas categorias de força distintas, e a compreensão de cada uma explica por que a tecnologia aparece em aplicações tão variadas – desde trens de pouso aeroespaciais até equipamentos de colheita agrícola.

Cada categoria de força requer uma unidade de energia hidráulica e um circuito especificamente configurados. Uma aplicação de aparafusamento que exige forças de tração precisa de uma HPU de alta pressão (geralmente de 700 a 1.000 bar para tensores de parafuso hidráulicos) com baixas taxas de fluxo e controle de pressão preciso. Uma aplicação de guincho grande prioriza a saída contínua de alto torque de um motor hidráulico alimentado por uma HPU de alto fluxo. Os mesmos princípios físicos se aplicam, mas a seleção dos componentes difere substancialmente.

Como os cilindros hidráulicos convertem a pressão em força utilizável

O cilindro hidráulico é o atuador mais comum para converter a pressão do fluido em força linear. Consiste em um cano de aço, um pistão e uma haste. O óleo pressurizado da Unidade de Potência Hidráulica entra em um lado do pistão, criando uma força resultante que empurra o pistão e a haste na direção oposta. A força produzida segue F = P × A diretamente.

O problema da força diferencial em cilindros de dupla ação

Cilindros de dupla ação – aqueles que recebem pressão em ambos os lados – produzem forças diferentes na extensão e na retração. Na extensão, toda a área do furo (por exemplo, 100 cm²) é exposta à pressão. Na retração, a haste ocupa parte da face do pistão, deixando uma área anular menor (por exemplo, 65 cm² se a haste reduzir a área efetiva em 35%). A 200 bar, a força de extensão é de 200.000 N; a força de retração é de apenas 130.000 N da mesma fonte de pressão. Os projetistas de circuitos devem levar em conta essa assimetria ao especificar a saída da HPU e a estrutura mecânica que envolve o cilindro.

Válvulas de contrapeso e contenção de força

Quando um cilindro suporta uma carga suspensa – uma lança elevada de um guindaste, uma carroceria inclinada de um caminhão basculante, uma placa de prensa elevada – a gravidade aplica uma força contínua à qual o circuito hidráulico deve resistir. As válvulas de contrapeso são válvulas de retenção pilotadas ajustadas ligeiramente acima da pressão induzida pela carga. Eles evitam que o cilindro se mova, a menos que a HPU comande ativamente o movimento. Sem eles, uma falha na mangueira ou um mau funcionamento da válvula permitiria que as cargas caíssem descontroladamente. As válvulas de contrapeso são, portanto, um dispositivo crítico de segurança de força, e não um refinamento opcional.

Força Hidráulica em Aplicações Industriais do Mundo Real

A lacuna entre a hidráulica dos livros didáticos e os sistemas reais implantados geralmente se resume à forma como a força é gerenciada sob condições variadas. Diversas indústrias demonstram a amplitude do que a manipulação da força hidráulica alcança na prática.

Prensas de conformação e estampagem de metal

Uma grande prensa hidráulica usada para estampagem profunda de chapas metálicas pode aplicar 5.000 kN de força compressiva – aproximadamente 500 toneladas métricas. A unidade de energia hidráulica que fornece tal prensa normalmente funciona a 250–350 bar e incorpora acumuladores hidráulicos para lidar com as demandas de pico de fluxo durante o curso de formação sem superdimensionar o motor de acionamento. Os acumuladores armazenam fluido pressurizado entre os movimentos e o liberam rapidamente quando a prensa exige força máxima durante um curto período. Isso permite que o motor da HPU seja dimensionado para potência média em vez de potência de pico, muitas vezes reduzindo o tamanho do motor em 40–60% em comparação com um sistema sem acumuladores.

Equipamentos Offshore e Submarinos

Os preventores submarinos (BOPs) em poços de petróleo e gás operam em profundidades onde não é possível acesso mecânico. Sua Unidade de Energia Hidráulica – muitas vezes chamada de Módulo de Controle Submarino neste contexto – deve fechar os aríetes que vedam o furo de um poço contra pressões superiores a 690 bar (10.000 PSI). Os próprios aríetes requerem forças de atuação na ordem de dezenas de milhões de Newtons. A redundância não é negociável: cada HPU submarina incorpora vários acumuladores de pressão independentes com energia armazenada suficiente para operar o BOP pelo menos duas vezes sem qualquer fornecimento de energia de superfície, conforme exigido pelos regulamentos internacionais de controle de poços.

Equipamento móvel de construção

Uma escavadeira de 50 toneladas usa sua bomba hidráulica acionada por motor como uma unidade de energia hidráulica móvel, alimentando simultaneamente a lança, o braço, a caçamba e os circuitos de giro. As pressões de trabalho típicas ficam entre 320 e 380 bar. O cilindro da caçamba sozinho pode gerar 350–500 kN de força de desagregação, permitindo que a máquina corte solos duros e compactados. As escavadeiras modernas usam controles eletrônicos de detecção de carga que monitoram a demanda de pressão de cada circuito e ajustam o deslocamento da bomba de acordo, mantendo o motor operando próximo ao seu pico de eficiência, em vez de arrastar a toda velocidade contra uma carga superdimensionada.

Atuação de controle de voo aeroespacial

As aeronaves comerciais utilizam sistemas hidráulicos que operam a 207 bar (3.000 PSI) – com algumas plataformas mais recentes passando para 345 bar (5.000 PSI) – para mover superfícies de controle de voo contra cargas aerodinâmicas que podem atingir centenas de quilonewtons em alta velocidade. As bombas acionadas pelo motor da aeronave servem como unidades de energia hidráulica a bordo, complementadas por bombas de motor elétrico e turbinas de ar comprimido para backup de emergência. A força aqui não deve ser apenas grande, mas precisamente proporcional à entrada do piloto, razão pela qual os atuadores eletrohidrostáticos (EHAs) – unidades de energia hidráulica independentes integradas em cada atuador – são cada vez mais usados ​​em aeronaves fly-by-wire.

Perdas de força em sistemas hidráulicos e como minimizá-las

Nenhum sistema hidráulico é 100% eficiente. As perdas de força e energia ocorrem em vários pontos, e uma Unidade de Energia Hidráulica bem projetada aborda cada fonte de forma sistemática.

Perdas por Fricção Viscosa em Linhas e Válvulas

À medida que o óleo flui através de tubos, mangueiras e passagens de válvulas, o atrito viscoso consome pressão. Esta queda de pressão significa que o atuador recebe menos pressão do que a HPU gera. A relação Hagen-Poiseuille mostra que a queda de pressão aumenta com a quarta potência da velocidade no fluxo laminar - o que significa que duplicar o diâmetro do tubo (e, assim, reduzir a velocidade do fluxo) diminui a resistência por um fator de 16. Linhas hidráulicas bem dimensionadas limitam a velocidade a 2–4 ​​m/s em linhas de pressão e 1–2 m/s em linhas de retorno para manter as perdas por atrito abaixo de 2–3% da pressão do sistema em operação normal.

Perdas por vazamento em vedações e válvulas

Todos os cilindros e válvulas hidráulicos apresentam vazamento interno – óleo que contorna as vedações e as folgas do carretel sem realizar trabalho útil. Em um cilindro com vedações desgastadas, o vazamento interno permite que o pistão se desloque sob carga, e a HPU deve compensar continuamente fornecendo fluxo adicional apenas para manter a posição. O vazamento interno em um cilindro saudável é normalmente de 1–5 mL/min na pressão nominal ; vedações desgastadas podem aumentar esse valor para centenas de mL/min, causando perda de força e superaquecimento da HPU, pois o óleo desviado converte energia cinética em calor sem mover nenhuma carga.

Perdas térmicas e alterações na viscosidade do fluido

A viscosidade do óleo hidráulico diminui à medida que a temperatura aumenta. Na temperatura operacional correta (normalmente 40–60°C), o óleo fornece lubrificação adequada e vazamento controlável. Acima de 80°C, a viscosidade cai drasticamente, o vazamento aumenta, a degradação da vedação acelera e a oxidação começa a quebrar a química do óleo. O trocador de calor de uma Unidade de Energia Hidráulica mantém a temperatura do fluido dentro desta faixa aceitável. As HPUs industriais são normalmente dimensionadas para rejeitar 25-35% da energia de entrada como calor em operação contínua – um lembrete de que uma fração significativa da energia mecânica investida na pressurização do fluido nunca chega ao atuador como força útil.

Comparando a Força Hidráulica com Tecnologias Alternativas

Compreender o que os sistemas hidráulicos fazem com a força fica mais claro quando comparado com alternativas pneumáticas e eletromecânicas.

• Sistemas pneumáticos operam a 6–10 bar em comparação com 140–700 bar para sistemas hidráulicos. Para a mesma saída de força, um cilindro pneumático deve ser muito maior – normalmente 20 a 50 vezes a área do furo. A pneumática funciona bem para tarefas leves, rápidas e repetitivas, mas não consegue se aproximar da densidade de força dos atuadores hidráulicos.
• Atuadores lineares elétricos (acionados por fuso de esferas ou rolos) podem atingir altas forças com controle de posição preciso, mas são limitados por restrições térmicas no motor. Um atuador de fuso de esfera produzindo 500 kN continuamente exigiria um motor e um sistema de acionamento muitas vezes maior e mais pesado do que um cilindro hidráulico e uma HPU equivalentes. Para cargas de pico intermitentes, a diferença diminui significativamente quando os acumuladores HPU são excluídos da comparação.
• Atuadores eletro-hidráulicos (EHAs) combinam as duas tecnologias: um motor elétrico aciona uma pequena bomba diretamente integrada ao corpo do atuador, eliminando linhas hidráulicas centrais. Essas unidades independentes preservam a vantagem da densidade de força da hidráulica, ao mesmo tempo que melhoram a eficiência energética e eliminam a Unidade de Energia Hidráulica centralizada para arquiteturas de atuação distribuída.

A conclusão desta comparação é que a multiplicação da força hidráulica permanece incomparável em densidade de potência – a relação entre a saída de força e o volume e peso do sistema. Um cilindro hidráulico gerando 1.000 kN pode pesar 80 kg e ocupar 0,04 m³. Um atuador eletromecânico equivalente pesaria várias vezes mais e ocuparia consideravelmente mais espaço.

Selecionando uma unidade de energia hidráulica para um determinado requisito de força

A especificação de uma HPU para um requisito de força conhecido segue uma sequência lógica. Cada etapa se baseia na anterior, e os erros no início do cálculo se transformam em equipamentos superdimensionados ou subdimensionados.

1. Defina a força máxima necessária em cada atuador, incluindo forças dinâmicas, atrito e fatores de segurança (normalmente 1,25–1,5× a carga calculada).
2. Selecione a pressão operacional — pressão mais alta permite cilindros menores, mas exige vedações, conexões e mangueiras mais robustas. 200–250 bar é um ponto de equilíbrio industrial comum.
3. Calcular o diâmetro necessário do cilindro usando A = F ÷ P. Para 500 kN a 250 bar: A = 500.000 N ÷ 250 N/cm² = 2.000 cm², resultando em um diâmetro de furo de aproximadamente 504 mm.
4. Determinar a taxa de fluxo necessária com base na velocidade desejada do cilindro: Q = A × v. Para um cilindro de 2.000 cm² estendendo-se a 0,05 m/s: Q = 2.000 cm² × 5 cm/s = 10.000 cm³/s = 600 litros/minuto.
5. Calcular a potência do motor de acionamento : P = (Q × pressão) ÷ eficiência. A 600 L/min e 250 bar com eficiência de 85%: P ≈ (600/60 × 10⁻³ m³/s × 25.000.000 Pa) ÷ 0,85 ≈ 294 kW.
6. Dimensione o reservatório — uma regra prática comum é 3–5× o fluxo da bomba por minuto. Para uma bomba de 600 L/min, o reservatório seria de 1.800 a 3.000 litros.
7. Avalie as necessidades de rejeição de calor e especifique um refrigerador capaz de lidar com 25–35% da potência de entrada como calor em operação contínua.

Essa abordagem estruturada garante que a Unidade de Energia Hidráulica forneça exatamente a força que a aplicação precisa — nem mais nem menos — no nível de eficiência e confiabilidade que o ambiente operacional exige. HPUs superdimensionadas desperdiçam energia e capital; unidades subdimensionadas esquentam, desligam as válvulas de alívio constantemente e falham prematuramente.

Medição e Monitoramento de Força em Sistemas Hidráulicos

Como a pressão é diretamente proporcional à força em um circuito hidráulico, o monitoramento da pressão do sistema fornece dados de força em tempo real a baixo custo. Um transdutor de pressão montado próximo à porta da tampa do cilindro lê a pressão atuante na área de passagem total; multiplicar por essa área dá a força aplicada atual. Os modernos painéis de controle HPU integram esta medição continuamente , exibindo a força em unidades de engenharia e acionando alarmes ou desligamentos se os limites de força forem excedidos.

Para aplicações que exigem maior precisão de força – testes de carga, máquinas de teste de materiais, equipamentos de testes estruturais – células de carga dedicadas em série com a haste do cilindro fornecem medição de força direta independente das perdas por atrito nas vedações do cilindro ou nos rolamentos guia. A HPU então recebe feedback de circuito fechado e ajusta a saída de pressão para manter a força comandada dentro de ±0,5% ou melhor, dependendo da tecnologia da válvula e do ajuste do controlador.

Os sistemas de monitoramento de condições em HPUs industriais também rastreiam a força indiretamente por meio de assinaturas de vibração, tendências de temperatura e cálculos de eficiência. Uma bomba que produz 250 bar, mas consome 20% mais energia do que sua linha de base, sugere desgaste interno que está reduzindo a eficiência volumétrica – o que significa que cada vez mais fluxo está sendo desviado internamente em vez de realizar trabalho. A detecção precoce desta tendência evita a degradação exponencial que leva a paralisações não planejadas.

Considerações de segurança em aplicações hidráulicas de alta força

A mesma multiplicação de força que torna a hidráulica útil também a torna perigosa quando a força é liberada de forma incontrolável. Uma falha na mangueira em um sistema de 350 bar libera energia armazenada a uma taxa que pode injetar fluido através da pele a distâncias superiores a 15 cm – causando lesões que parecem menores externamente, mas requerem intervenção cirúrgica imediata para evitar gangrena e amputação por contaminação profunda dos tecidos.

Além dos riscos de injeção, a liberação descontrolada de força de um cilindro que suporta uma carga pesada cria riscos mecânicos catastróficos. Cada Unidade de Energia Hidráulica que atenda a uma aplicação de suporte de carga deve incorporar:

• Válvulas de contrapeso ou válvulas de retenção operadas por piloto montadas o mais próximo fisicamente possível das portas do cilindro
• Bloqueios mecânicos de carga ou suportes estruturais para sustentação sustentada sem energia hidráulica
• Válvulas de alívio de pressão em ambos os lados de cada cilindro para absorver expansão térmica ou cargas de choque
• Circuitos de descarga de pressão de emergência que liberam a pressão com segurança e de maneira controlada durante condições de parada de emergência
• Conjuntos de mangueiras com fator de segurança de pelo menos 4:1 acima da pressão de trabalho, com classificações de ruptura superiores a 1.400 bar em sistemas de 350 bar

A segurança da força na hidráulica é um requisito de projeto, não uma opção de retrofit. Sistemas projetados a partir dos primeiros princípios de transmissão de força controlada — com a Unidade de Energia Hidráulica como fonte regulada e válvulas, atuadores e linhas devidamente especificados como caminho controlado — operam com segurança por décadas. Sistemas que tratam a segurança como secundária em relação ao custo inicial falham rotineiramente de forma que ferem os operadores e destroem equipamentos.
