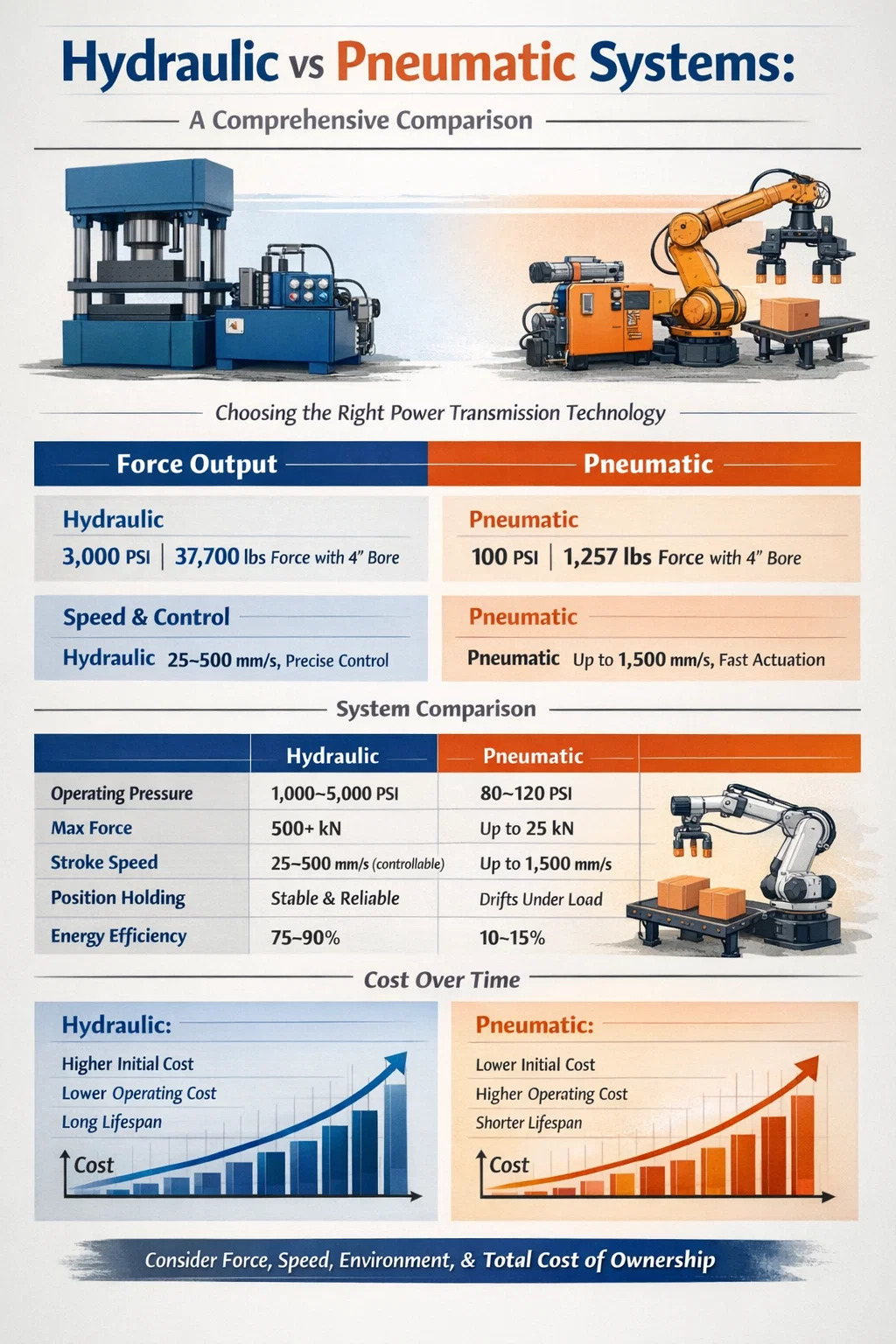

Hidráulico vs Pneumático: Qual sistema de energia atende às suas necessidades?

Se você precisa movimentar cargas pesadas com precisão, sistemas hidráulicos vencem completamente . Se você precisa de uma atuação limpa, rápida e leve para forças moderadas, os sistemas pneumáticos são a escolha mais inteligente. A decisão entre hidráulico e pneumático se resume a quatro fatores: requisitos de força, velocidade, ambiente e custo total de propriedade. A maioria dos compradores industriais comete um erro ao concentrar-se apenas no preço inicial do equipamento – e acaba pagando por isso ao longo de anos de operação.

Os sistemas hidráulicos, ancorados por uma unidade de energia hidráulica, operam com fluido pressurizado – normalmente óleo mineral – em pressões que variam de 1.000 a 5.000 PSI , com alguns sistemas especializados atingindo 10.000 PSI ou mais. Os sistemas pneumáticos utilizam ar comprimido, geralmente a 80 a 120 PSI . Essa diferença de pressão por si só explica por que a hidráulica pode levantar uma prensa de 50 toneladas e a pneumática é mais adequada para operar um dispositivo de fixação ou um pulverizador de tinta.

Este artigo detalha todos os principais pontos de comparação: densidade de força, eficiência energética, demandas de manutenção, estruturas de custos, perfis de segurança e aplicações industriais específicas onde cada sistema tem melhor desempenho. Ao final, você terá uma estrutura clara para selecionar a tecnologia de transmissão de energia correta para sua operação.

Produção de força: por que a hidráulica domina a indústria pesada

A produção de força é o diferenciador mais importante ao comparar sistemas hidráulicos e pneumáticos. A Lei de Pascal rege ambos: pressão multiplicada pela área é igual à força. Mas como o fluido hidráulico é incompressível e pode ser pressurizado a níveis extremos, um cilindro hidráulico gera dramaticamente mais força por unidade de tamanho do que um cilindro pneumático com o mesmo diâmetro interno.

Considere um cilindro com diâmetro interno de 4 polegadas. A 100 PSI (pressão típica da linha pneumática), produz aproximadamente 1.257 libras de força . A 3.000 PSI (pressão típica do sistema hidráulico), o mesmo diâmetro do furo gera 37.700 libras de força – cerca de 30 vezes mais. É por isso que as unidades de energia hidráulica são a espinha dorsal das prensas de estampagem de metal, máquinas de moldagem por injeção, equipamentos de mineração e máquinas de construção pesada.

Os sistemas pneumáticos normalmente atingem o máximo em 25 kN (cerca de 5.600 lbf) para cilindros industriais padrão, enquanto os atuadores hidráulicos excedem rotineiramente 500kN em configurações padrão. Para qualquer aplicação que exija alta força sustentada – forjamento, compactação, teste de materiais, fixação pesada – uma unidade de energia hidráulica não é opcional; é a única solução viável.

Força de retenção e posicionamento no meio do curso

Os sistemas hidráulicos podem manter uma carga no meio do curso indefinidamente sem entrada contínua de energia, simplesmente fechando uma válvula. Os sistemas pneumáticos não podem fazer isso de forma confiável – o ar comprimido é compressível, portanto, um cilindro pneumático bloqueado irá flutuar sob carga. Para aplicações como segurar uma matriz de prensa ou manter a força de fixação durante uma operação de soldagem, a hidráulica fornece uma posição estável e travada que a pneumática fundamentalmente não consegue igualar.

Velocidade e tempo de resposta: onde a pneumática tem vantagem

Os sistemas pneumáticos atuam mais rapidamente. O ar é compressível e leve, o que significa que os cilindros pneumáticos se estendem e retraem com movimentos rápidos e de alta velocidade. Tempos de ciclo de menos de 0,5 segundos para um curso completo são comuns em sistemas pneumáticos pick-and-place. Martelos pneumáticos de alta velocidade, máquinas de grampeamento e transportadores de linha de embalagem contam com essa capacidade de atuação rápida.

Os sistemas hidráulicos são mais lentos no nível do curso, embora controláveis. Como o fluido hidráulico é denso e incompressível, movê-lo através de um circuito consome mais energia e a velocidade do atuador está diretamente ligada à vazão da bomba da unidade de energia hidráulica. Um cilindro hidráulico padrão pode completar um curso de 12 polegadas em 1 a 3 segundos —adequado para a maioria das aplicações pesadas, mas não adequado para tarefas que exigem centenas de ciclos por minuto.

Contudo, o controle de velocidade em sistemas hidráulicos é muito mais preciso. Ajustando as válvulas de controle de fluxo ou usando bombas de deslocamento variável na unidade de energia hidráulica, os operadores podem ajustar velocidades exatas ao longo de um curso – fundamental para operações como estampagem de matriz de abordagem lenta ou extrusão controlada. O controle pneumático de velocidade é mais rígido e mais sensível às flutuações de pressão da linha.

Eficiência Energética: Nenhum dos Sistemas é Inerentemente Verde

A eficiência energética é frequentemente mal compreendida no debate hidráulico versus pneumático. Os sistemas pneumáticos são frequentemente considerados mais eficientes porque utilizam ar da planta. Na prática, são frequentemente o método de transmissão de energia menos eficiente numa fábrica. Gerar ar comprimido é notoriamente um desperdício— apenas cerca de 10 a 15% da energia elétrica alimentado em um compressor de ar chega ao ponto de uso como trabalho mecânico útil. Vazamentos, geração de calor e quedas de pressão consomem o resto.

Os sistemas hidráulicos, especialmente aqueles que utilizam unidades de energia hidráulica modernas com bombas de pistão de deslocamento variável e controles sensíveis à carga, alcançam eficiências globais de 75 a 90% em sistemas bem conservados e dimensionados adequadamente. Uma bomba de deslocamento variável produz apenas o que o circuito exige; uma bomba de deslocamento fixo em um sistema com baixa demanda despejará o excesso de fluxo sobre a válvula de alívio como calor – um desperdício de energia significativo que os projetistas do sistema devem levar em conta.

Para operações de baixo ciclo de trabalho – onde um cilindro atua uma vez a cada vários segundos – o consumo contínuo de energia em marcha lenta de uma unidade de energia hidráulica em funcionamento pode superar sua vantagem de eficiência. Nestes cenários, os sistemas pneumáticos alimentados por ar centralizado da planta podem fazer mais sentido do ponto de vista económico, uma vez que o compressor de ar é partilhado por dezenas de máquinas.

Gerenciamento de calor em Hidráulico Power Units

Cada unidade de energia hidráulica gera calor através do atrito do fluido, quedas de pressão nas válvulas e ineficiência da bomba. Uma unidade de energia hidráulica industrial típica operando com entrada de 20 kW pode dissipar 3 a 6 kW como calor no reservatório. Sem troca de calor adequada – seja através da área de superfície do reservatório, resfriadores de ar ou trocadores de calor resfriados a água – a temperatura do óleo sobe além da faixa operacional segura de 60°C (140°F) , acelerando a degradação da vedação e a oxidação do óleo. O ar de exaustão pneumático transporta o calor automaticamente; os sistemas hidráulicos exigem gerenciamento térmico deliberado como parte do projeto do sistema.

Unidade de energia hidráulica explicada: componentes e função

Uma unidade de energia hidráulica (HPU) é o coração de qualquer sistema hidráulico. É um pacote independente que gera, armazena, filtra e condiciona fluido hidráulico pressurizado. Compreender seus componentes ajuda a esclarecer por que os sistemas hidráulicos se comportam de maneira diferente das configurações pneumáticas — e por que custam mais antecipadamente.

• Reservatório: Armazena fluido hidráulico, normalmente 1,5 a 3 vezes a taxa de fluxo por minuto da bomba em volume. Também dissipa o calor e permite que o ar arrastado escape.
• Bomba: O principal motor do fluido. As bombas de engrenagens são robustas e de baixo custo; as bombas de pistão são eficientes e têm capacidade de deslocamento variável; bombas de palhetas oferecem operação silenciosa. A seleção da bomba determina diretamente a eficiência e o perfil de ruído da HPU.
• Motor elétrico: Aciona a bomba. O dimensionamento do motor é baseado na vazão e pressão necessárias. Os inversores de frequência variável (VFDs) são cada vez mais usados para adequar a velocidade do motor à demanda, reduzindo o consumo de energia ocioso em até 40% .
• Válvula de alívio: Dispositivo de segurança de pressão do sistema. Abre quando a pressão excede o ponto de ajuste, direcionando o fluido de volta ao tanque e evitando danos aos componentes.
• Conjunto de filtro: Remove a contaminação por partículas do fluido. As metas de classe de limpeza ISO (geralmente ISO 16/14/11 para sistemas de servoválvulas) determinam as classificações de mícrons do filtro e os intervalos de manutenção.
• Trocador de calor: Mantém a temperatura do fluido dentro da faixa operacional ideal de 40–60°C. Pode ser óleo-ar ou óleo-água, dependendo das condições ambientais e dos requisitos de rejeição de calor.
• Acumulador (opcional): Armazena fluido pressurizado para eventos de pico de demanda, amortece picos de pressão e pode manter a pressão do circuito durante breves paradas da bomba.

Os sistemas pneumáticos não têm equivalente à unidade de energia hidráulica como um sistema empacotado. Em vez disso, eles contam com um compressor de ar centralizado, um secador, um tanque receptor e uma tubulação de distribuição – todos infraestrutura normalmente compartilhada. Isso simplifica o projeto individual da máquina, mas cria uma dependência da qualidade do ar e da consistência da pressão em toda a planta.

Requisitos de manutenção e confiabilidade ao longo do tempo

A manutenção é onde a comparação hidráulica versus pneumática se torna mais importante para os gerentes de operações. Ambos os sistemas requerem atenção regular, mas a natureza e as consequências da negligência diferem nitidamente.

Manutenção do Sistema Hidráulico

Os sistemas hidráulicos são sensíveis à contaminação de fluidos. Mais de 80% das falhas do sistema hidráulico são atribuídos ao óleo contaminado. A contaminação por partículas prejudica os carretéis das servoválvulas, risca os furos dos cilindros e acelera o desgaste da bomba. Um rigoroso programa de manutenção para uma unidade de energia hidráulica inclui:

• Amostragem de óleo e análise de limpeza ISO a cada 250 a 500 horas de operação
• Substituição do elemento filtrante com base em indicadores de pressão diferencial (não em um calendário fixo)
• Mudanças completas de óleo a cada 2.000 a 4.000 horas, dependendo das condições de operação e do tipo de óleo
• Inspeção e substituição de vedações em cilindros e bombas anualmente ou ao primeiro sinal de vazamento externo
• Inspeção do respiro do reservatório para evitar a entrada de umidade e poeira atmosférica

Vazamentos externos de óleo são o modo de falha hidráulica mais visível. Mesmo um pequeno vazamento na vedação pode criar riscos ao piso, problemas de conformidade ambiental e riscos de incêndio se o óleo entrar em contato com superfícies quentes. ISO 23309 e as regulamentações ambientais locais podem exigir sistemas de contenção de derramamentos em torno de equipamentos hidráulicos em certas indústrias.

Manutenção do Sistema Pneumático

A manutenção pneumática é mais simples no nível da máquina, mas muitas vezes negligenciada no nível da infraestrutura. As principais tarefas incluem:

• Drenagem de separadores de água e unidades FRL (filtro-regulador-lubrificador) diária ou automaticamente
• Substituição dos elementos do filtro FRL a cada 6 a 12 meses
• Pesquisas de detecção de vazamentos em tubulações de distribuição – estudos mostram que vazamentos são responsáveis por 20 a 30% da produção de ar comprimido em uma fábrica média
• Lubrificar as hastes dos cilindros e verificar anualmente o desgaste das vedações

O maior modo de falha na manutenção pneumática é invisível: vazamentos de ar que drenam silenciosamente a capacidade do compressor. Um Furo de 3 mm em uma linha de distribuição a 100 PSI pode desperdiçar mais de 1 kW de energia do compressor continuamente. Ferramentas ultrassônicas de detecção de vazamentos são essenciais para instalações que gerenciam grandes redes pneumáticas.

Comparação de custos: inicial x vitalício

O preço de compra é onde os sistemas pneumáticos parecem mais atraentes. Um cilindro pneumático e um conjunto de válvula para uma aplicação leve pode custar US$ 50 a US$ 500 . Um cilindro hidráulico comparável com válvula e coletor pode funcionar US$ 500 a US$ 5.000 —e uma unidade de energia hidráulica dedicada para uma única máquina acrescenta outro US$ 2.000 a US$ 30.000 dependendo do tamanho e especificação.

No entanto, a análise do custo vitalício conta uma história mais equilibrada. Os sistemas pneumáticos são baratos para comprar e instalar, mas caros para operar. Em instalações onde o ar comprimido é gerado a um custo total (eletricidade, manutenção, depreciação de capital) de US$ 0,25 a US$ 0,35 por 1.000 pés cúbicos padrão , os consumidores pneumáticos de alto ciclo de trabalho tornam-se itens significativos da linha de energia. Um único cilindro pneumático com diâmetro de 2 polegadas, girando 60 vezes por minuto durante dois turnos de 8 horas, pode consumir o equivalente a 2 a 4 kW de energia elétrica continuamente.

Para aplicações de alta força e ciclo de trabalho elevado, uma unidade de energia hidráulica normalmente atinge o ponto de equilíbrio em relação a uma alternativa pneumática dentro 3 a 5 anos de operação puramente na economia de energia. Além dessa janela, o funcionamento do sistema hidráulico é mais barato. Para aplicações intermitentes e de baixa força, o sistema pneumático nunca perde sua vantagem de custo.

Perfis de segurança: riscos diferentes, nem maiores nem menores

A segurança não é uma vitória simples para nenhum dos sistemas – cada um acarreta riscos distintos que devem ser gerenciados por meio de controles de engenharia e disciplina processual.

Riscos Hidráulicos

• Lesões por injeção: Um vazamento em uma mangueira hidráulica a 3.000 PSI pode injetar fluido através da pele com força suficiente para causar danos profundos nos tecidos sem um ferimento de entrada óbvio. Esta é uma emergência médica frequentemente subestimada no local de atendimento. A OSHA registra isso como um dos riscos hidráulicos mais graves.
• Risco de incêndio: O fluido hidráulico à base de petróleo é inflamável. Um spray de uma mangueira com defeito perto de superfícies quentes ou fontes de ignição pode causar incêndio. Fluidos resistentes ao fogo (ésteres de fosfato, misturas de água e glicol) são obrigatórios em aplicações de fundição, siderurgia e aviação.
• Liberação de energia armazenada: Um acumulador carregado a 3.000 PSI armazena energia significativa. Procedimentos inadequados de despressurização podem causar ejeção violenta de componentes.

Riscos pneumáticos

• Queda de gravidade: Quando um cilindro pneumático perde pressão, sua carga cai imediatamente – não há amortecimento. Eixos pneumáticos carregados por gravidade requerem travas mecânicas externas ou manutenção de pressão com válvula para segurar uma carga com segurança.
• Ruído: O escapamento pneumático é barulhento. As portas de escape da válvula direcional não silenciadas podem produzir 85 a 95dB(A) —acima do limite que exige proteção auditiva de acordo com os regulamentos da UE e da OSHA. Os silenciadores reduzem isso, mas adicionam contrapressão, o que afeta as velocidades de retorno do cilindro.
• Perigo de chicote: Uma mangueira de ar pressurizado desconectada pode chicotear violentamente. As restrições de mangueira e os acoplamentos de desligamento automático são disposições de segurança padrão.

No processamento de alimentos, na fabricação de produtos farmacêuticos e em salas limpas, os sistemas pneumáticos são geralmente preferidos porque sua exaustão (ar) é limpa e os vazamentos isentos de óleo não contaminam os produtos. A contaminação do óleo hidráulico nesses ambientes cria problemas de conformidade e segurança do produto que anulam qualquer argumento de força ou eficiência.

Guia de seleção específico da aplicação

A correspondência entre o tipo de sistema e a aplicação é o resultado mais prático de qualquer análise hidráulica versus pneumática. A análise a seguir cobre os casos de uso industrial mais comuns.

Escolha uma unidade de energia hidráulica quando:

• Os requisitos de força excedem 25 kN – prensas de metal, unidades de fixação para moldagem por injeção, prensas de forjamento, suportes de telhado de mineração
• É necessário um controle preciso da velocidade em todo o curso – extrusão controlada, estampagem de aproximação lenta, máquinas de teste de materiais
• A carga deve ser mantida estacionária sob força por longos períodos – fixação de matrizes, fixação de acessórios, plataformas de testes estruturais
• Equipamentos móveis que exigem alta força em embalagens compactas – escavadeiras, máquinas agrícolas, direção marítima, equipamentos offshore
• Operações de alto ciclo de trabalho e alta força, onde a eficiência energética a longo prazo justifica o custo inicial da HPU

Escolha Pneumática Quando:

• Os requisitos de força são inferiores a 10 kN e a velocidade é mais importante que a precisão – robôs pick-and-place, desviadores de transportadores, ejetores de peças
• É necessário um ambiente limpo – alimentos, produtos farmacêuticos, dispositivos médicos, fabricação de semicondutores
• Baixo custo de instalação e implantação rápida são importantes – ferramentas de manutenção, pequenas células de automação, ferramentas pneumáticas para oficinas
• A infraestrutura de ar comprimido da planta já existe e é subutilizada
• O ciclo de trabalho é baixo e a eficiência energética de atuadores individuais não é uma prioridade

Sistemas Híbridos: Usando Ambos Juntos

Muitas linhas de produção modernas utilizam ambas as tecnologias em paralelo. Uma unidade de energia hidráulica pode acionar o aríete da prensa principal enquanto os cilindros pneumáticos cuidam do carregamento, descarregamento e fixação de peças ao redor dele. Esta arquitetura híbrida aproveita os pontos fortes de cada sistema: hidráulica para trabalhos pesados, pneumática para funções auxiliares rápidas e leves. Projetar esses sistemas requer atenção cuidadosa à infraestrutura elétrica compartilhada, integração do sistema de controle e agendamento de manutenção para evitar conflitos operacionais.

Considerações Ambientais e Regulatórias

A conformidade ambiental é um fator crescente no processo de seleção hidráulica versus pneumática. O óleo hidráulico é classificado como substância perigosa na maioria das jurisdições. Os derramamentos exigem procedimentos de limpeza documentados, e o descarte de óleo hidráulico usado é regulamentado por estruturas como a Diretiva-Quadro de Resíduos da UE ou os padrões da EPA dos EUA. As instalações que utilizam sistemas hidráulicos devem manter infra-estruturas de contenção de petróleo – bandejas coletoras, reservatórios fechados, kits de derramamento – e treinar o pessoal adequadamente.

Fluidos hidráulicos biodegradáveis ​​(à base de óleo de colza, à base de ésteres sintéticos) estão disponíveis e são cada vez mais especificados em aplicações ambientalmente sensíveis – equipamentos florestais, embarcações marítimas, máquinas agrícolas que operam perto de fontes de água. Esses fluidos normalmente carregam um Prêmio de preço de 15 a 40% em relação ao óleo mineral e podem ter faixas operacionais de temperatura mais estreitas, mas reduzem significativamente a responsabilidade ambiental.

Os sistemas pneumáticos, por outro lado, expelem ar limpo e seco (assumindo filtragem e secagem adequadas) e carregam uma carga mínima de conformidade ambiental no nível da máquina. O custo ambiental está a montante – no consumo de energia do compressor de ar – e é abordado através de programas de eficiência energética em vez de contenção de derrames.

Para instalações que buscam a certificação de gestão ambiental ISO 14001, a gestão do sistema hidráulico requer documentação mais formal e controle de procedimentos do que alternativas pneumáticas, o que é uma sobrecarga operacional real que vale a pena levar em consideração na decisão de seleção.

Dimensionando uma unidade de energia hidráulica: parâmetros-chave para acertar

Para engenheiros e compradores que avaliam opções de unidades de energia hidráulica, o dimensionamento correto é fundamental. Uma HPU subdimensionada não consegue atender aos picos de demanda; um superdimensionado desperdiça capital e funciona de forma ineficiente com carga parcial. Os três parâmetros fundamentais de dimensionamento são vazão, pressão e potência.

1. Taxa de fluxo necessária (L/min ou GPM): Calculado a partir da área do diâmetro do cilindro multiplicada pela velocidade necessária do pistão, somada em todos os atuadores operando simultaneamente. Sempre adicione margem de 10 a 15% para perdas do sistema.
2. Pressão máxima do sistema (bar ou PSI): Definido pelo requisito de carga mais alto. A configuração da válvula de alívio deve estar 10 a 15% acima da pressão operacional máxima, e não da pressão nominal máxima do componente.
3. Potência do motor (kW ou HP): Calculado como (vazão × pressão) / (600 × eficiência da bomba) em kW ao usar L/min e bar. Um sistema que requer 40 L/min a 200 bar com uma bomba com 85% de eficiência precisa de aproximadamente 15,7 kW de potência motora.

O volume do reservatório é dimensionado em 2 a 3 vezes a vazão da bomba por minuto – uma bomba de 40 L/min obtém um reservatório de 80 a 120 litros. Esta relação garante um tempo de residência adequado para a desaeração do ar, estabilização da temperatura e sedimentação da contaminação. A economia no volume do reservatório é um erro comum de especificação da HPU que aparece posteriormente como problemas de superaquecimento e contaminação.

Para dimensionamento pneumático, o processo equivalente é mais simples: calcule o consumo de ar de cada atuador (área do furo × curso × ciclos por minuto × 2 para ação dupla), some todos os consumidores, adicione 25% de margem para vazamentos e expansão futura e confirme se a capacidade do compressor de ar da planta cobre a demanda total na pressão necessária na entrada FRL da máquina.

O resultado final em hidráulico versus pneumático

A decisão hidráulica versus pneumática não se trata de qual tecnologia é superior em abstrato – trata-se de qual delas se adapta aos seus parâmetros específicos de carga, velocidade, ambiente e orçamento. Os sistemas hidráulicos, ancorados por uma unidade de potência hidráulica de tamanho adequado, são a única opção prática para aplicações de alta força, controladas com precisão ou de retenção de carga. Os sistemas pneumáticos são a escolha certa para tarefas rápidas, limpas, de baixa força e sensíveis ao custo, onde já existe infraestrutura de ar comprimido.

Faça a seleção certa desde o início, quantificando seus requisitos de força, ciclo de trabalho, restrições ambientais e custo total de propriedade em 5 anos, e não apenas o preço do pedido de compra. Essa análise quase sempre apontará claramente para um tipo de sistema e economizará custos significativos de modernização e dores de cabeça operacionais a jusante.

Se você estiver operando próximo ao limite – forças em torno de 10 a 25 kN, ciclos de trabalho moderados, requisitos ambientais mistos – consulte um integrador de sistema de energia fluida que possa modelar ambas as opções em relação ao seu ciclo de carga real. O sistema certo para sua operação é aquele que minimiza o custo total de propriedade e, ao mesmo tempo, atende a todos os requisitos de desempenho de maneira confiável, e não aquele que parece mais barato em uma cotação.
