O que é uma unidade CDU? Tipos, usos e guia hidráulico DC

O que é uma unidade CDU?

A Unidade CDU (unidade de acionamento compacta) é um conjunto de energia hidráulica independente que integra bomba, motor, reservatório, válvulas e elementos de controle em um único gabinete. Ele fornece fluido hidráulico pressurizado sob demanda para atuadores, cilindros ou motores em equipamentos industriais, móveis e marítimos. A característica definidora é a compactação: todos os componentes hidráulicos são pré-montados, pré-tubados e prontos para instalação sem necessidade de trabalho de encanamento no local, além das portas de conexão.

As unidades CDU estão intimamente relacionadas - e muitas vezes usadas de forma intercambiável - com o termo Unidade de energia hidráulica CC , especialmente quando o motor de acionamento funciona em corrente contínua (12 V, 24 V ou 48 V CC). Isso os torna a escolha padrão para plataformas movidas a bateria: veículos utilitários, plataformas aéreas de trabalho, plataformas elevatórias, caminhões basculantes, máquinas agrícolas e estações industriais fora da rede onde a energia da rede CA não está disponível.

Em termos simples: se você precisa de força hidráulica sem operar uma combinação motor-bomba separada e sem direcionar linhas hidráulicas externas através da estrutura da máquina, uma unidade CDU é a solução. Uma unidade típica entrega entre 0,5 L/min e 20 L/min sob pressões que variam de 100bar a 350bar , dependendo da classe do aplicativo.

Componentes principais dentro de uma unidade CDU

Compreender o que uma unidade CDU contém ajuda a explicar por que ela funciona de forma tão confiável em ambientes tão variados. Cada unidade — seja comercializada como unidade de acionamento compacta ou unidade de energia hidráulica CC — compartilha a mesma arquitetura fundamental.

Motor Elétrico

As versões DC usam motores de ímã permanente ou sem escova classificados em 12 V, 24 V ou 48 V. As versões AC usam motores de indução monofásicos ou trifásicos. A potência do motor varia de 0,3 kW (plataforma elevatória pequena) a 7,5 kW (cilindro industrial pesado). A eficiência do motor determina diretamente o consumo da bateria em aplicações móveis – projetos sem escova alcançam até 92% de eficiência versus 78–82% para motores do tipo escova.

Bomba Hidráulica

As bombas de engrenagens dominam as configurações CDU devido à sua economia e tolerância para óleo de viscosidade variável. As bombas de pistão aparecem em unidades de alta pressão superiores a 250 bar. O deslocamento normalmente varia de 0,4 cc/rot a 4,5 cc/rot. Alguns projetos de unidades de energia hidráulica CC usam bombas de engrenagens bi-rotativas, de modo que uma única reversão do motor estende e retrai um cilindro sem trocar as válvulas.

Reservatório

Tanques de aço ou alumínio com tamanhos de 0,5 litros a 20 litros retêm o fluido de trabalho. Os defletores evitam a aeração; tampas de respiro com filtros dessecantes mantêm a umidade do lado de fora. Reservatórios menores funcionam porque as unidades CDU circulam de forma intermitente – elas não funcionam continuamente como as estações hidráulicas centrais.

Bloco coletor e válvulas

Válvulas de controle direcional, válvulas de alívio de pressão, válvulas de retenção e cartuchos operados por solenóide são todos conectados a um coletor usinado de alumínio ou ferro dúctil. Isto elimina conexões de mangueira entre componentes, reduzindo os pontos de vazamento a quase zero dentro da unidade.

Eletrônica de Controle

As unidades CDU avançadas incorporam interfaces CAN-bus, drivers de válvula proporcionais, proteção contra sobrecorrente com detecção de corrente e desligamentos térmicos. Os projetos básicos de unidades de energia hidráulica CC usam controles simples baseados em relés. Ambas as abordagens podem ser conectadas ao sistema elétrico existente do veículo em poucas horas.

Filtração

Os filtros de linha de retorno classificados em 10 mícrons (absolutos) mantêm o fluido limpo o suficiente para válvulas de cartucho solenóide. Os filtros de sucção adicionam um primeiro estágio grosso. Em aplicações móveis onde a vibração desaloja partículas de mangueiras e conexões, uma boa filtragem prolonga a vida útil da bomba de menos de 2.000 horas para além 8.000 horas de operação .

Tipos de unidades CDU: como são classificados

As unidades CDU não são um produto único — elas abrangem uma ampla matriz de classificação com base na tensão de alimentação, tipo de bomba, orientação de montagem e configuração da válvula. A tabela abaixo resume as principais categorias que os compradores encontram.

Classificação da unidade CDU por parâmetros técnicos principais
Eixo de Classificação	Variantes Comuns	Faixa de pressão típica	Aplicação Primária
Tensão de alimentação	12 V CC / 24 V CC / 48 V CC / 110–240 V CA	Até 250 bares	Veículos móveis, estações fora da rede
Tipo de bomba	Engrenagem / Pistão / Palheta	50–350 barras	Geral / Alta pressão / Média pressão
Configuração da válvula	Ação simples / Ação dupla / Proporcional	Varia	Basculantes / Grampos / Servocontrole
Tipo de motor	Indução DC / AC com escova / DC sem escova	N/A (classificação motora)	Sistemas alimentados por bateria/rede elétrica
Orientação de montagem	Vertical / Horizontal / Submerso	Igual ao acima	Instalações com espaço limitado

O Unidade de energia hidráulica CC O segmento dentro desta matriz é a categoria que mais cresce, impulsionada pela eletrificação de veículos comerciais. Os dados de mercado indicam que a procura por unidades de energia hidráulica de 24 V e 48 V CC cresceu aproximadamente 9,4% CAGR entre 2018 e 2024 , com os setores de plataformas elevatórias e plataformas aéreas representando mais de 40% do volume unitário.

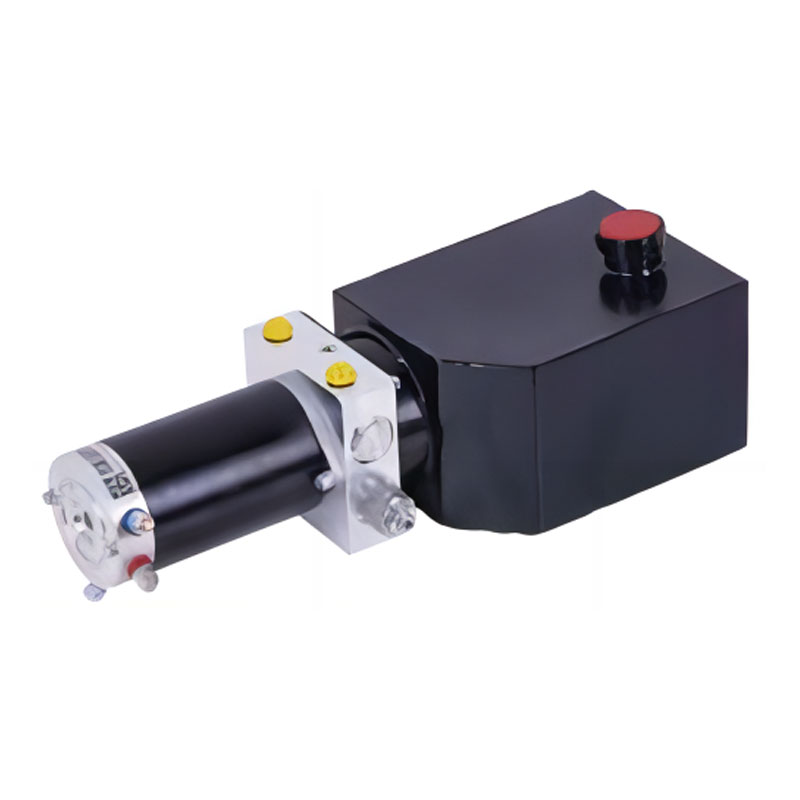

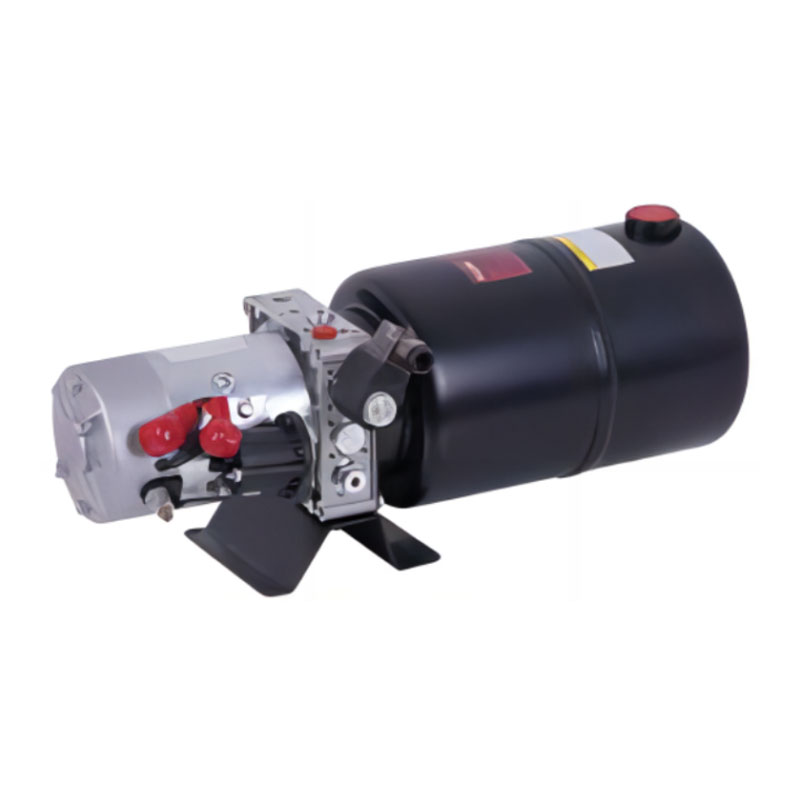

Unidade de energia hidráulica DC: a CDU pronta para uso móvel

Quando os engenheiros especificam um Unidade de energia hidráulica CC , eles estão selecionando uma unidade CDU otimizada para alimentação de bateria de corrente contínua. Várias diferenças de design distinguem as unidades DC de suas contrapartes AC:

Unidade de energia hidráulica DC

Consome corrente de bancos de baterias de 12 V/24 V/48 V
Motor classificado para operação intermitente (ciclo S2/S3) em vez de funcionamento contínuo
Ormal protection critical — motor winding temp monitored via NTC sensor
Válvulas solenóides conectadas diretamente ao painel de relés do veículo ou ECU
Não é necessário inversor de frequência
Desempenho de partida a frio até -30°C com óleo de baixa viscosidade
Compacto: unidade típica de 24 V / 2,2 kW pesa 12–18 kg

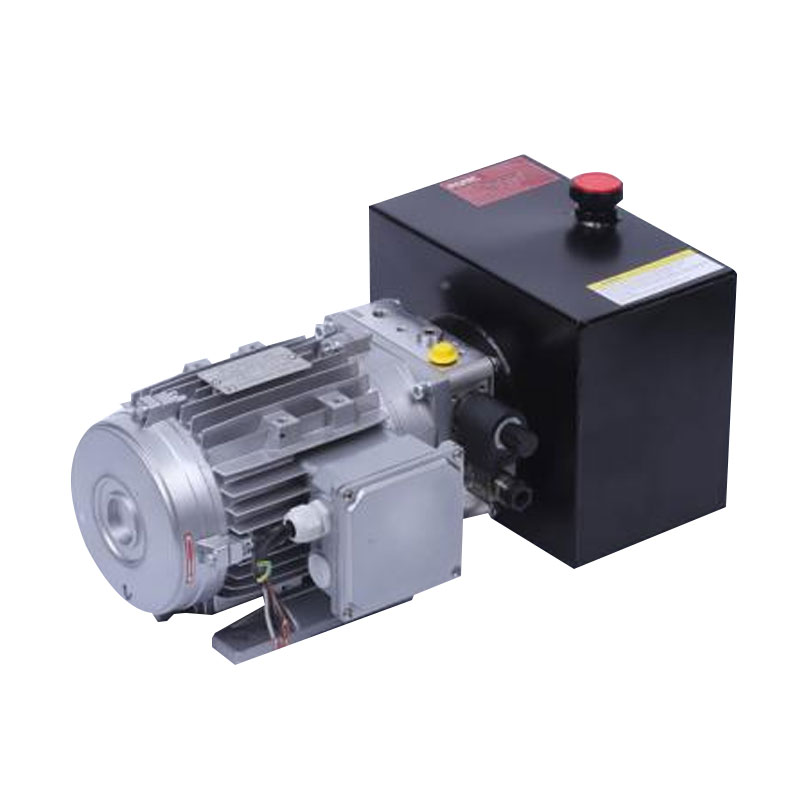

Unidade de energia hidráulica CA

Requer alimentação de rede monofásica ou trifásica de 110–480 V
Padrão de classificação de serviço contínuo (S1) para instalações de fábrica
Ormal management via motor frame cooling fins and fan
Inversor de frequência variável (VFD) opcional para economia de energia
Maior vazão contínua: até 60 L/min comum
Mais pesado: unidade de potência comparável pesa 35–80 kg
Melhor para prensas industriais estacionárias e sistemas de fixação

O practical implication: a Unidade de energia hidráulica de 24 V CC em um caminhão de coleta de lixo levanta uma lixeira em aproximadamente 4 segundos, consome aproximadamente 180–220 A de pico e depois fica parado por 30–45 segundos enquanto o caminhão se move para a próxima parada. Este ciclo de trabalho é precisamente para o qual os enrolamentos do motor DC são projetados. A operação contínua de tal unidade causaria falha térmica em minutos – dimensionar o motor para o ciclo de trabalho real é a etapa crítica de engenharia que a maioria dos compradores ignora.

Onde as unidades CDU são usadas: aplicações do mundo real

As unidades CDU aparecem em uma variedade surpreendentemente ampla de indústrias. A combinação de design independente, tamanho compacto e — para variantes DC — compatibilidade de bateria os torna adaptáveis a praticamente qualquer aplicação hidráulica móvel ou com espaço limitado.

Plataformas elevatórias e plataformas para caminhões

Este é o maior mercado único para unidades de energia hidráulica DC em todo o mundo. Os veículos de entrega equipados com plataformas elevatórias utilizam unidades CDU de 12 V ou 24 V para elevar e baixar cargas de até 2.500 kg. As unidades aqui são normalmente classificadas para Pressão de trabalho de 100 bar com um ciclo de trabalho de 60 segundos e um intervalo de descanso de 15 minutos. Os principais operadores de frotas europeus reportam um tempo médio entre falhas (MTBF) superior 15.000 ciclos em unidades de qualidade.

Plataformas de trabalho aéreo (AWPs) e elevadores tipo tesoura

As plataformas tipo tesoura e as plataformas de lança alimentadas por bateria dependem quase exclusivamente de unidades de energia hidráulica CC para suas funções de elevação/descida e acionamento. Um elevador elétrico tipo tesoura típico usa um Unidade de energia hidráulica de 24 V / 3 kW CC com coletor de duas seções: um circuito para elevação da plataforma (até 200 bar), outro para estabilização dos estabilizadores. A altura da plataforma pode atingir 12 m com uma única carga de bateria, utilizando um abaixamento regenerativo otimizado.

Equipamentos Agrícolas e Florestais

Os acessórios para tratores – divisores de toras, perfuradores de postes, manipuladores de fardos – usam cada vez mais unidades CDU independentes em vez de aproveitar o sistema hidráulico acionado pela tomada de força do trator. Isto simplifica o acoplamento dos acessórios e permite que o equipamento opere de forma independente. Taxas de fluxo de 5–12 L/min a 200 bar são padrão neste segmento.

Equipamentos Marítimos e Offshore

As tampas das escotilhas, o leme, as aletas estabilizadoras e os sistemas de molinete de âncora em embarcações menores usam unidades CDU com corpo inoxidável ou revestidas com epóxi, classificadas para ambientes marítimos. Resistência à névoa salina, anodização de alumínio e vedação do conector IP67 são requisitos padrão. Uma unidade CDU marítima típica operando a 24 V CC fornece 8–10 L/min a 140 bar para acionamento da escotilha do convés.

Ferramentas industriais de fixação e prensagem

A fixação de acessórios em centros de usinagem CNC utiliza unidades CDU de baixo fluxo e alta pressão - muitas vezes 1–3 L/min a 300–350 bar — para segurar peças de trabalho durante o corte. O design independente mantém o óleo hidráulico longe dos componentes eletrônicos de controle CNC e simplifica as trocas de acessórios. As unidades CDU alimentadas por CA dominam este segmento porque os acessórios permanecem nas máquinas-ferramentas alimentadas pela rede.

Equipamento de Emergência e Resgate

As ferramentas de desencarceramento de veículos (espalhadores, cortadores, aríetes) usadas pelos serviços de bombeiros e resgate são alimentadas por unidades CDU portáteis que funcionam com a alimentação de 12 V ou 24 V de um veículo. Estas unidades devem partir a frio de forma confiável a -20°C e atingir a pressão operacional total dentro de 5 segundos após a ativação. Especificações típicas: Pressão de trabalho de 700 bar, 0,5 L/min — alta pressão com vazão muito baixa para acionar os pequenos cilindros nas ferramentas de resgate.

Como selecionar a unidade CDU certa para sua aplicação

A seleção de uma unidade CDU — ou mais especificamente, o dimensionamento de uma unidade de energia hidráulica CC — envolve uma sequência de decisões de engenharia. Errar em qualquer um deles leva a falha prematura, velocidade inadequada ou consumo excessivo de bateria.

Defina o requisito de carga e pressão. Calcule a força necessária no atuador (área do furo do cilindro × pressão desejada). Adicione margem de 20% para perdas de pressão em mangueiras e conexões. Isso fornece o ponto de ajuste mínimo da pressão de trabalho.
Determine a taxa de fluxo necessária. Taxa de fluxo = volume do atuador ÷ tempo de ciclo desejado. Um cilindro com diâmetro de 50 mm e curso de 200 mm precisa de 0,393 litros por ciclo. Um tempo de extensão de 4 segundos exige aproximadamente 5,9 L/min .
Calcule a potência do motor. Potência (kW) = (Barra de pressão × Fluxo L/min) ÷ 600 ÷ eficiência da bomba. A 150 bar e 6 L/min com 85% de eficiência da bomba: (150 × 6) ÷ 600 ÷ 0,85 = 1,76 kW . Selecione o próximo tamanho de motor padrão (normalmente 2,2 kW).
Combine com a tensão de alimentação. Para sistemas CC, calcule a corrente de pico: 2.200 W ÷ 24 V ÷ 0,85 eficiência do motor ≈ 108 Um pico . Verifique o tamanho do cabo, as classificações dos fusíveis e a capacidade da bateria em relação a esta figura.
Especifique o ciclo de trabalho. Compare sua relação real de tempo ligado/desligado com a classe de serviço nominal do motor (S2 = operação única por período definido; S3 = serviço periódico intermitente). O ciclo de trabalho incompatível é a principal causa de queima prematura do motor em unidades de energia hidráulica CC.
Verifique a faixa de temperatura ambiente e do fluido. Equipamentos móveis em climas frios necessitam de viscosidade de óleo na faixa VG22 ou VG32 para evitar cavitação na partida. Climas quentes podem exigir que o VG68 mantenha a resistência do filme em temperatura operacional de 70–80°C.
Avalie a configuração da válvula. Os circuitos de ação simples (retorno por gravidade) precisam de uma válvula solenóide. Os circuitos de dupla ação (alimentados em ambas as direções) precisam de válvulas de 4/3 vias ou duas de 2/2 vias. As válvulas proporcionais permitem o controle de velocidade, mas aumentam o custo do controlador.

Manutenção da unidade CDU: o que o intervalo de serviço realmente cobre

As unidades CDU exigem baixa manutenção em comparação com as estações hidráulicas centrais, mas "baixa manutenção" não significa "manutenção zero". Um cronograma de manutenção sistemático evita os dois modos de falha mais comuns: contaminação de fluidos e superaquecimento dos enrolamentos do motor.

A cada 250 horas ou 6 meses

Verifique o nível de óleo do reservatório – complete com o grau correspondente
Inspecione todas as conexões externas da mangueira quanto a vazamentos
Verifique a configuração da válvula de alívio de pressão com um manômetro calibrado
Verifique a condição da tampa de respiro e limpe ou substitua

A cada 1.000 horas ou anualmente

Substitua completamente o fluido hidráulico – drene, lave e reabasteça
Substitua o elemento do filtro da linha de retorno (absoluto de 10 mícrons)
Enviar amostra de óleo para análise de contagem de partículas (ISO 4406)
Inspecione o desgaste da escova do motor em unidades CC do tipo escova
Teste o tempo de resposta da válvula solenóide em relação à linha de base

A cada 3.000–5.000 horas

Inspecione o desgaste interno da bomba – meça a vazão na pressão nominal
Substitua as escovas do motor em unidades CC do tipo escova (normalmente classificadas entre 3.000 e 5.000 h)
Verifique a folga do rolamento do motor e os rolamentos engraxados
Inspecione a condição do anel de vedação do coletor em todos os plugues com portas

Um resultado de análise de fluido contaminado — classe ISO 4406 pior que 16/18/13 — indica uma fonte de contaminação ativa (falha na vedação, mangueira danificada ou filtragem inadequada do respiro) que deve ser rastreada e corrigida antes do próximo intervalo de manutenção. Ignorar um relatório de contagem de partículas ruim é o caminho mais rápido para a falha da bomba de engrenagem dentro de uma unidade CDU.

Problemas comuns da unidade CDU e suas causas raízes

A maioria das falhas de campo em unidades CDU e unidades de energia hidráulica CC remontam a uma pequena lista de causas básicas. Conhecer esses padrões permite que as equipes de manutenção diagnostiquem problemas em minutos, em vez de horas.

Guia de diagnóstico de sintomas e causas para solução de problemas de campo da unidade CDU
Sintoma	Causa raiz mais provável	Etapa de diagnóstico	Correção
O motor funciona, mas nenhuma pressão aumenta	Válvula de alívio presa aberta/bomba desgastada	Bloqueie a porta de saída – a pressão aumenta? Se sim: válvula de alívio. Se não: bomba.	Substitua o cartucho ou a bomba da válvula de alívio
Velocidade lenta do atuador	Desgaste da bomba reduzindo eficiência volumétrica	Meça a vazão real na pressão nominal versus placa de identificação	Substitua a bomba se o fluxo for <80% do nominal
Superaquecimento do motor em <5 minutos	Ciclo de trabalho excedido/baixa tensão de alimentação	Registrar a corrente do motor e a tensão do terminal durante a operação	Reduza a frequência do ciclo; verifique a queda de tensão da bateria e do cabo
Operação ruidosa (chiado ou cavitação)	Ingestão de ar/restrição de sucção/óleo espesso e frio	Verifique o nível de óleo, inspecione a mangueira de sucção quanto a dobras, meça o vácuo de entrada	Aqueça o óleo antes da operação; restrição de sucção clara
Válvula solenóide não muda	Contaminação alojada no carretel/bobina queimada	Aplique tensão diretamente na bobina; medir a resistência (deve ser 6–40 ohms)	Substitua a bobina ou limpe/substitua o conjunto do carretel

Principais especificações para confirmar antes de comprar uma unidade CDU

Os fornecedores publicam uma série de números nas fichas técnicas das unidades CDU, e nem todos são igualmente importantes. As especificações a seguir separam as unidades de alta qualidade das subespecificadas — verifique cada uma antes de fazer um pedido, especialmente ao adquirir uma unidade de energia hidráulica CC para uma aplicação móvel crítica.

Classe de serviço motor (IEC 60034-1): S2 (curto tempo), S3 (intermitente) ou S1 (contínuo). A maioria das unidades CDU móveis são classificadas como S2/10 min ou S3/25%. Verifique se isso corresponde ao seu padrão de uso real.
Pressão nominal vs. pressão máxima: A pressão nominal é a pressão de trabalho contínua; a pressão máxima (pico) é uma tolerância de curta duração (normalmente 10–15% maior). Não selecione uma unidade onde sua pressão de trabalho seja igual ao máximo publicado.
Fluxo na pressão nominal: Algumas folhas de dados listam o fluxo sem carga (com pressão zero). Exija a vazão na sua pressão de trabalho – ela será 10–20% menor devido a perdas volumétricas.
Faixa de temperatura operacional: Verifique a temperatura inicial mínima e a temperatura máxima contínua do fluido. Uma unidade classificada para -20°C a 60°C é apropriada para a maioria das aplicações móveis em climas temperados e frios.
Capacidade do reservatório em relação ao volume do circuito: O rule of thumb is a reservoir holding at least 3× the system's active fluid volume to allow adequate cooling and deaeration between cycles.
Proteção de entrada (classificação IP): IP54 é o mínimo para uso móvel externo. As aplicações marítimas precisam de IP67 ou superior. Verifique se a classificação IP se aplica a todo o conjunto, não apenas ao motor.
Nível de ruído: As unidades CDU de bomba de engrenagem normalmente produzem 68–74 dB(A) a 1 metro. As unidades de bomba de pistão podem ser mais silenciosas (60–65 dB(A)) em níveis de potência comparáveis. Para instalações na cabine do operador, esse número é importante.

O Future Direction of CDU Units and DC Hydraulic Power Units

O CDU unit market is undergoing significant change as electrification, connectivity, and energy efficiency mandates reshape machine design across industries.

Adoção da arquitetura de 48 V: Muitas plataformas de veículos comerciais estão migrando de sistemas elétricos de 24 V para 48 V. Para unidades de energia hidráulica CC, isso reduz pela metade a corrente de pico para a mesma saída de energia – uma unidade de 3 kW a 48 V consome 62 A de pico versus 125 A a 24 V. Isso simplifica drasticamente a fiação, reduz o peso do cabo e reduz a dissipação de calor do conector. Espere que as unidades de energia hidráulica de 48 V CC substituam as unidades de 24 V em aplicações de serviço médio dentro de 5 a 7 anos.

Integração de motor DC sem escova: Os motores de ímã permanente sem escovas eliminam o componente mais sujeito ao desgaste em uma unidade de energia hidráulica CC. Unidades com motores sem escovas alcançam intervalos de manutenção de 10.000 horas sem manutenção específica do motor. O custo adicional do controlador (circuito de comutação eletrônico) é recuperado com a redução do tempo de inatividade dentro de 18 a 24 meses para frotas de alta utilização.

Conectividade CAN bus e IoT: As unidades Smart CDU agora são fornecidas com sensores integrados que informam a temperatura do óleo, ciclos operacionais, picos de pressão e consumo de corrente do motor para sistemas telemáticos de frota via CAN-J1939 ou Bluetooth 5.0. Isso permite o agendamento de manutenção preditiva com base em dados reais de desgaste, em vez de intervalos de calendário. Os primeiros a adotar o setor de plataformas aéreas de trabalho relatam um Redução de 23% no tempo de inatividade não planejado depois de implantar unidades CDU inteligentes.

Convergência do atuador eletro-hidráulico (EHA): O boundary between a CDU unit and a complete actuator is blurring. Electro-hydraulic actuators integrate the pump, valves, and cylinder into a single sealed unit with no external hydraulic lines at all. These are already standard in aircraft flight control surfaces and are entering industrial automation. The CDU unit as a separate box will coexist with EHA designs but will remain dominant wherever the actuator and the power source must be physically separated by more than 1–2 meters.
