O que é uma unidade de energia? Mini Unidade Hidráulica

O que é uma unidade de energia? A resposta direta

Uma unidade de energia é um sistema independente que gera, armazena e fornece energia fluida pressurizada para acionar cilindros, motores e outros atuadores. Na maioria dos contextos industriais, o termo refere-se a um unidade de energia hidráulica (HPU) — um pacote que combina uma bomba elétrica ou acionada por motor, um reservatório de fluido, válvulas, filtros e componentes de controle em um conjunto integrado. Quando o equipamento é reduzido para espaços apertados, plataformas móveis ou tarefas de bancada, ele é comumente chamado de Mini Unidade Hidráulica .

Ao contrário de um sistema hidráulico padrão, onde a bomba, o motor e o reservatório são instalados como componentes separados na estrutura da máquina, uma unidade de potência agrupa tudo em um único módulo pré-testado. Isso significa que o comprador recebe um número de peça, um diagrama de fiação e uma área de montagem em vez de projetar um circuito inteiro do zero.

Resumindo: uma unidade de potência é a “sala de máquinas” de qualquer sistema hidráulico, e uma Mini Unidade de Potência Hidráulica é a mesma sala de máquinas construída pequena o suficiente para caber dentro de um gabinete de controle, um carrinho móvel ou uma base compacta de máquina.

O termo às vezes é usado de forma vaga em todos os setores, por isso ajuda a separá-lo de conceitos adjacentes. Uma unidade de energia hidráulica não é o mesmo que uma fonte de alimentação (que fornece corrente elétrica, não força de fluido), nem é o mesmo que uma bomba autônoma (que não possui reservatório, válvulas e lógica de controle necessários para funcionar de forma independente). Uma verdadeira unidade de energia é um subsistema completo e pronto para funcionar – conecte-o à energia, conecte as mangueiras e ele estará operacional.

Como a definição se concentra na integração e não no tamanho, a mesma ideia central vai desde uma estação de prensagem de 200 toneladas até uma bomba portátil usada para dobrar tubos em um local de trabalho. O que muda nessa faixa é a embalagem, a sofisticação do controle e o ciclo de trabalho – e não o princípio subjacente.

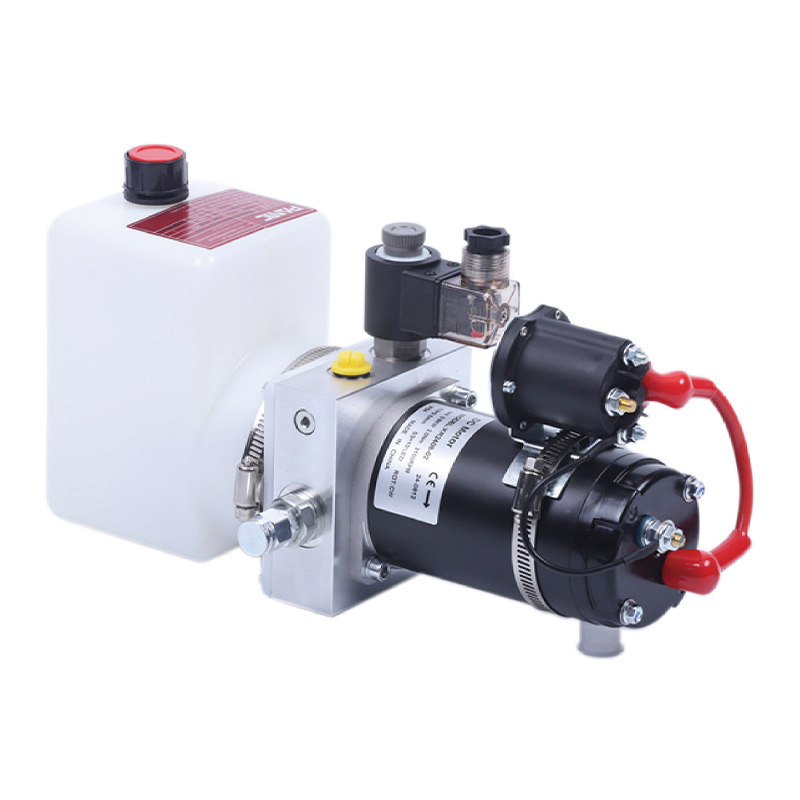

Componentes principais dentro de um Mini Unidade Hidráulica

Cada unidade de potência, independentemente do tamanho, partilha os mesmos blocos de construção básicos. O que muda com uma Mini Unidade Hidráulica é a escala, o design da carcaça e o nível de integração.

1. Conjunto de motor e bomba

Um motor elétrico compacto – normalmente variando de 0,5 CV a 5 CV para miniunidades versus 10 HP ou superior para unidades industriais padrão — é diretamente acoplado a uma bomba de engrenagem, palheta ou pistão. As bombas de engrenagens dominam o segmento mini porque são baratas, tolerantes à contaminação e de fácil manutenção. O acoplamento motor-bomba geralmente é de acionamento direto para minimizar a área ocupada, evitando correias ou caixas de engrenagens que aumentariam o comprimento e os pontos de manutenção.

2. Reservatório (Tanque)

O reservatório armazena fluido hidráulico, dissipa o calor e permite a separação do ar e dos contaminantes. As miniunidades costumam usar tanques entre 1 e 10 litros , em comparação com 40 litros nas unidades padrão, razão pela qual o gerenciamento térmico e a seleção de fluidos são mais importantes em pequena escala. Defletores dentro do tanque são usados ​​mesmo em pequenos volumes para retardar o retorno do fluido e dar ao ar arrastado a chance de escapar antes que o fluido seja puxado de volta para a bomba.

3. Válvulas direcionais e de alívio

As válvulas solenóides direcionais controlam o caminho do fluxo até o atuador, enquanto as válvulas de alívio protegem o sistema contra sobrepressão. Nas miniunidades de potência, estas são frequentemente válvulas tipo cartucho montadas diretamente no corpo da bomba para economizar espaço. Essa abordagem múltipla também reduz o número de conexões de mangueiras externas, o que diminui o número de possíveis pontos de vazamento — uma vantagem significativa em equipamentos que vibram ou se movem durante a operação.

4. Filtragem

Como os minissistemas funcionam com folgas mais estreitas e orifícios menores, a filtragem se torna ainda mais crítica. Um filtro de linha de retorno classificado entre 10 e 25 mícrons é uma prática padrão para evitar desgaste prematuro em componentes de precisão. Alguns projetos adicionam um filtro de sucção como camada secundária de proteção, especialmente em unidades que recebem recargas frequentes de fluido em ambientes empoeirados.

5. Interface de controle

Manômetros, pressostatos e, cada vez mais, sensores integrados para monitoramento de condições baseado em IoT completam o pacote, permitindo que os operadores monitorem o desempenho sem abrir a unidade. Em miniunidades mais avançadas, um pequeno controlador programável pode gerenciar automaticamente a aceleração, o tempo de permanência e os pontos de ajuste de pressão, eliminando a necessidade de um operador monitorar manualmente um medidor durante cada ciclo.

6. Carcaça e estrutura de montagem

Como a eficiência de espaço é o ponto principal de uma miniunidade, a carcaça é projetada tanto quanto qualquer componente hidráulico. Estruturas de alumínio ou aço revestido são comuns, escolhidas para equilibrar o peso e a rigidez, com orifícios de montagem posicionados para corresponder às dimensões padrão de carrinho, gabinete ou painel usados ​​em toda a indústria-alvo.

Unidade de energia padrão vs mini unidade de energia hidráulica

A decisão entre uma unidade de potência de tamanho normal e uma mini depende dos requisitos de força, do ciclo de trabalho e do espaço de instalação disponível. A tabela abaixo resume as diferenças práticas que os compradores avaliam com mais frequência.

Nenhum dos formatos é universalmente “melhor” – uma unidade de potência padrão continua sendo a escolha correta para prensas contínuas de carga pesada e grandes máquinas móveis, enquanto uma Mini Unidade de Potência Hidráulica é a escolha correta sempre que for necessária força, mas o equipamento, o orçamento ou o ciclo de trabalho circundante não podem justificar uma instalação industrial completa.

Tipos de bombas usadas dentro de miniunidades hidráulicas

A bomba é o coração de qualquer unidade de potência, e a escolha do tipo de bomba tem efeito direto no custo, no ruído, na eficiência e na capacidade de pressão. Três designs dominam o segmento mini.

As bombas de engrenagens continuam sendo a escolha padrão para a maioria das construções de miniunidades hidráulicas porque toleram bem pequenas contaminações de fluidos e são baratas para substituir. As bombas de palhetas são escolhidas quando o ruído é uma preocupação, como em laboratórios ou ambientes internos adjacentes a escritórios. As bombas de pistão aparecem em miniunidades de última geração, onde as demandas de pressão excedem o que uma bomba de engrenagens pode sustentar de forma confiável, embora a um custo unitário visivelmente mais alto.

Como o fluido flui através do sistema

Compreender o caminho do fluxo torna mais fácil diagnosticar problemas posteriormente. Em uma Mini Unidade Hidráulica típica, a sequência é a seguinte:

1. O fluido é retirado do reservatório através de um filtro de sucção para a entrada da bomba.
2. A bomba pressuriza o fluido e o empurra em direção à válvula de controle direcional.
3. A válvula direciona o fluxo para o atuador (cilindro ou motor hidráulico) na direção necessária.
4. O excesso de pressão é drenado através da válvula de alívio de volta ao tanque, protegendo as vedações e as mangueiras.
5. O fluido de retorno passa pelo filtro da linha de retorno antes de entrar novamente no reservatório, pronto para o próximo ciclo.

Como a distância do encanamento entre os componentes é muito curta em uma miniunidade, a perda de pressão devido ao atrito da linha é mínima — uma das vantagens práticas de um design compacto e integrado. Tiragens mais curtas também significam menos acessórios, o que, por sua vez, reduz o número de pontos onde uma vedação pode falhar ao longo do tempo.

Em unidades com válvulas proporcionais ou servoassistidas, o caminho do fluxo adiciona um circuito de feedback: um transdutor de pressão informa a saída real ao controlador, que ajusta a posição da válvula em tempo real, em vez de depender de uma configuração de alívio fixa. Isso é cada vez mais comum em miniunidades usadas em aplicações de fixação de precisão ou em bancadas de testes, onde a força repetível é mais importante que a velocidade bruta.

Onde as miniunidades hidráulicas são usadas

As miniunidades de energia hidráulica aparecem onde quer que os engenheiros precisem de força hidráulica, mas não tenham espaço — ou orçamento — para um sistema industrial completo. As aplicações comuns incluem:

• Mesas elevatórias, plataformas elevatórias e mecanismos de elevação tipo tesoura em veículos de entrega
• Niveladores de cais e pequenos equipamentos de movimentação de materiais
• Ferramentas hidráulicas móveis, como prensas, prensas e extratores portáteis
• Bancadas de testes automatizadas e plataformas de simulação de laboratório
• Células de automação compactas, garras robóticas e estações de fixação
• Anexos agrícolas e pequenos veículos utilitários
• Elevadores para cadeiras de rodas e equipamentos de acessibilidade em veículos de transporte público
• Pequenos equipamentos de convés marítimo, como guinchos compactos e sistemas de direção assistida

Em todas essas aplicações, o fio condutor é a necessidade de alta força em um pacote pequeno - algo que os atuadores lineares elétricos nem sempre conseguem igualar na mesma faixa de preço, principalmente quando a carga é pesada, mas o movimento é curto e pouco frequente.

Especificações principais para verificar antes de comprar

Selecionar a unidade de potência correta é uma questão de combinar as especificações com o atuador e o ciclo de trabalho que ela servirá. Os compradores devem confirmar o seguinte antes de fazer um pedido:

Dimensionando a unidade certa: um exemplo prático

Os cálculos de dimensionamento costumam ser a parte que os compradores consideram mais intimidante, mas o processo segue um padrão consistente e repetível. Considere uma aplicação de mesa elevatória pequena que requer 2.000kg de força de elevação através de um cilindro com furo de 40 mm.

1. Calcule a área do cilindro: com um diâmetro interno de 40 mm, a área efetiva do pistão é de aproximadamente 12,6 cm².
2. Divida a força necessária pela área do pistão para encontrar a pressão necessária – neste exemplo, aproximadamente 1.590 PSI.
3. Adicione uma margem de segurança de 15–20%, elevando a pressão de trabalho alvo para aproximadamente 1.800–1.900 PSI.
4. Determine o tempo de deslocamento desejado do cilindro para calcular a vazão necessária - uma elevação mais rápida precisa de uma vazão mais alta e, portanto, de uma bomba maior ou de uma velocidade do motor mais alta.
5. Compare o resultado com a curva de desempenho publicada pelo fabricante, em vez de com um único número da folha de especificações, uma vez que a produção real varia com a viscosidade e a temperatura do fluido.

Essa mesma abordagem de cinco etapas se aplica ao dimensionamento de uma mesa elevatória, de uma pequena prensa ou de uma ferramenta hidráulica móvel – apenas os números de entrada mudam.

Práticas de manutenção que prolongam a vida útil

Como uma Mini Unidade Hidráulica opera com um volume de fluido menor, ela geralmente é mais sensível à contaminação e ao calor do que um grande sistema industrial. Alguns hábitos fazem uma diferença mensurável na expectativa de vida:

Mudanças de Fluidos e Amostragem

Reservatórios pequenos fazem o ciclo do fluido com mais frequência em relação ao seu volume, de modo que a oxidação e o acúmulo de partículas acontecem mais rapidamente. Muitas equipes de manutenção coletam amostras do fluido a cada 500–1.000 horas de operação e o substituem totalmente em um cronograma fixo, em vez de esperar pela degradação visível.

Substituição do filtro

Um filtro de retorno entupido força a válvula de alívio a trabalhar mais e aumenta a temperatura interna. A substituição dos elementos filtrantes no intervalo especificado pelo fabricante – e não apenas quando um indicador de entupimento é acionado – ajuda a evitar paradas não planejadas.

Inspeção de vedações e mangueiras

Como as miniunidades geralmente ficam em equipamentos móveis ou sujeitos a vibrações, as conexões devem ser verificadas quanto a vazamentos ou afrouxamentos com mais frequência do que em uma bomba industrial estacionária. Uma simples verificação visual mensal de cada conexão e mangueira detecta a maioria dos vazamentos antes que se tornem falhas.

Monitoramento Térmico

Com um pequeno volume de fluido, a temperatura aumenta rapidamente sob carga contínua. Manter a temperatura do fluido abaixo 60°C (140°F) na maioria dos sistemas à base de óleo mineral ajuda a preservar a viscosidade e a integridade da vedação.

Verificações de fixadores e vibrações

As unidades montadas em equipamentos móveis sofrem vibração contínua, o que pode afrouxar os parafusos de montagem e as conexões elétricas com o tempo. Uma verificação periódica do torque nas peças de montagem é um hábito de baixo custo que evita o desgaste da bomba relacionado ao desalinhamento.

Problemas comuns e soluções práticas

Fatores de custo a considerar

O preço de uma mini unidade de energia hidráulica é determinado por mais do que apenas a potência do motor. Os compradores que avaliam as cotações devem observar os seguintes fatores de custo lado a lado, em vez de comparar apenas os preços principais:

• Tipo de bomba – as bombas de engrenagem são as mais econômicas, as bombas de pistão têm um valor premium
• Configuração da válvula – válvulas proporcionais e servo custam mais do que válvulas solenóides fixas liga/desliga
• Material e acabamento da carcaça — revestimentos resistentes à corrosão aumentam os custos, mas prolongam a vida útil externa
• Instrumentação incluída – sensores de pressão e displays digitais aumentam o preço unitário, mas reduzem o tempo de solução de problemas futuros
• Documentação de certificação e testes – os testes de aceitação de fábrica aumentam o tempo de entrega e o custo, mas reduzem o risco de comissionamento no local

Um custo inicial ligeiramente mais elevado em filtragem, sensores ou proteção contra corrosão é frequentemente recuperado através de menores gastos com manutenção ao longo da vida útil da unidade, especialmente em ambientes agressivos ou móveis.

Melhores práticas de instalação

Mesmo uma Mini Unidade Hidráulica bem construída terá um desempenho inferior se for mal instalada. Algumas práticas previnem consistentemente problemas precoces:

Orientação de montagem

Siga exatamente a orientação especificada pelo fabricante – muitos reservatórios pequenos dependem de sucção alimentada por gravidade, e montar a unidade em um ângulo pode deixar a entrada da bomba desnutrida e causar cavitação.

Roteamento de mangueira

Mantenha as mangueiras tão curtas e retas quanto possível e evite raios de curvatura apertados que restringem o fluxo ou criam pontos de tensão que falham prematuramente sob vibração.

Fornecimento Elétrico

Confirme a tensão, a fase e o consumo de corrente do motor em relação à alimentação real no ponto de instalação - a fiação subdimensionada é uma causa comum de desligamentos incômodos do motor em unidades recém-instaladas.

Enchimento e sangramento inicial de fluido

Encha lentamente e faça vários movimentos completos do atuador sem carga antes de colocar a unidade em serviço, permitindo que o ar preso saia do sistema em vez de causar uma resposta esponjosa ou retardada do atuador posteriormente.

Considerações de segurança

Os sistemas hidráulicos armazenam energia sob pressão e uma pequena área ocupada não reduz esse risco. Algumas práticas de segurança aplicam-se especificamente a unidades de potência compactas:

• Sempre despressurize totalmente o sistema antes de desconectar qualquer conexão, mesmo em miniunidades de baixa pressão
• Mantenha as mãos e as ferramentas afastadas dos pontos de esmagamento criados pelos cilindros e alavancas acionados pela unidade
• Verifique as configurações da válvula de alívio após qualquer troca de componentes, pois uma válvula de alívio configurada incorretamente pode permitir que a pressão exceda as classificações da mangueira ou da conexão
• Use somente fluido compatível — misturar fluidos hidráulicos incompatíveis pode degradar as vedações e causar vazamentos inesperados
• Identifique claramente os pontos de desligamento de emergência em unidades móveis ou montadas em carrinhos onde vários operadores possam interagir com o equipamento

Considerações ambientais e de descarte de fluidos

Pequenos volumes de reservatório tornam as trocas de fluido em uma Mini Unidade Hidráulica de custo relativamente baixo, mas o fluido em si ainda requer manuseio adequado. O óleo hidráulico usado deve ser recolhido e eliminado através de um reciclador licenciado, em vez de ser eliminado juntamente com o lixo comum. Para aplicações que operam perto de fontes de água, linhas de processamento de alimentos ou áreas ambientalmente sensíveis, os fluidos hidráulicos biodegradáveis ​​à base de ésteres são frequentemente especificados no lugar do óleo mineral padrão, trocando um modesto aumento de custo pela redução do risco ambiental no caso de um vazamento.

Tendências que moldam o design da unidade de energia em 2026

Várias mudanças de design são visíveis na atual geração de equipamentos hidráulicos compactos:

Pegadas menores, maior densidade

A integração do coletor continua a reduzir o tamanho físico de uma Mini Unidade de Energia Hidráulica, enquanto as classificações de vazão e pressão se mantêm estáveis, impulsionadas em grande parte pela demanda de aplicações móveis e robóticas, onde cada centímetro de espaço conta.

Monitoramento de condição como padrão

Sensores de pressão e temperatura que antes eram complementos opcionais são cada vez mais integrados como recursos padrão, permitindo o agendamento de manutenção preditiva em vez de reparos reativos.

Emparelhamento de motores com eficiência energética

Inversores de velocidade variável combinados com motores menores estão substituindo configurações de velocidade fixa em muitos novos designs de miniunidades de potência, reduzindo o consumo de energia ocioso em unidades que só precisam de saída total de forma intermitente.

Design modular e funcional

As miniunidades mais novas favorecem cada vez mais válvulas de cartucho modulares e carcaças de filtros substituíveis que podem ser reparadas sem drenar todo o reservatório, reduzindo o tempo de inatividade associado à manutenção de rotina.

Escolhendo a miniunidade hidráulica certa para o seu projeto

Em vez de começar pelo tamanho do motor, a maioria dos compradores experientes trabalha de trás para frente a partir dos requisitos do atuador:

• Calcule a força necessária no atuador e depois converta para a pressão necessária com base no tamanho do diâmetro do cilindro
• Determine a velocidade do ciclo desejada para definir a vazão mínima
• Adicione uma margem de segurança de aproximadamente 15–20% na pressão e na vazão para compensar perdas na linha e futuras alterações de carga
• Confirme o espaço de instalação disponível e a orientação antes de finalizar o formato do tanque e a colocação do motor
• Combine a alimentação elétrica com o local – muitas aplicações móveis exigem miniunidades alimentadas por CC em vez de CA
• Confirme se o fabricante pode fornecer kits de vedação e elementos de filtro sobressalentes localmente para evitar longos prazos de entrega em manutenções futuras

Seguir essas etapas antes de entrar em contato com um fornecedor normalmente encurta o ciclo de cotação e evita redimensionamento dispendioso após a instalação.

Perguntas frequentes

Qual é a diferença entre um pacote de energia e uma unidade de energia?

Os dois termos são geralmente usados ​​de forma intercambiável na indústria hidráulica. "Power pack" é mais comum na terminologia europeia, enquanto "power unit" é usado mais amplamente na América do Norte - ambos descrevem o mesmo conjunto integrado de bomba, motor, reservatório e válvula.

Uma mini unidade de energia hidráulica pode funcionar com bateria?

Sim. Muitas miniunidades são projetadas em torno de motores de 12 V ou 24 V CC especificamente para equipamentos móveis e alimentados por bateria, como portões de elevação de veículos e ferramentas portáteis, onde a alimentação CA não está disponível.

Quanto tempo dura uma mini unidade de energia típica?

Com manutenção e filtragem de fluidos adequadas, a maioria das unidades em aplicações de serviço leve a moderado opera de forma confiável para 5.000 a 10.000 horas antes da revisão principal dos componentes, embora a vida útil real dependa muito do ciclo de trabalho e da limpeza do fluido.

Qual fluido hidráulico deve ser usado em uma unidade de potência pequena?

A escolha do fluido depende da temperatura operacional e da aplicação. O óleo hidráulico mineral de uso geral (ISO VG 32 ou 46) cobre a maioria dos usos industriais internos, enquanto os fluidos biodegradáveis ​​ou resistentes ao fogo são escolhidos para ambientes ambientalmente sensíveis ou de alta temperatura.

Uma miniunidade é poderosa o suficiente para substituir uma unidade de energia padrão?

Depende inteiramente da exigência de força e fluxo. Uma miniunidade pode igualar ou exceder a classificação de pressão de uma unidade padrão, mas sua menor vazão e reservatório menor significam que ela é mais adequada para tarefas intermitentes em vez de operação contínua de serviço pesado.

Como dimensionar o reservatório corretamente?

Uma regra prática comum é dimensionar o reservatório em aproximadamente duas a três vezes o fluxo nominal da bomba por minuto, o que dá ao fluido tempo de permanência suficiente para resfriar e liberar o ar arrastado antes de recircular.

Uma mini unidade de energia pode ser usada ao ar livre?

Sim, desde que a unidade tenha uma classificação de proteção de entrada adequada e o fluido selecionado atenda à faixa de temperatura ambiente esperada. As unidades destinadas ao uso externo ou para lavagem normalmente adicionam conectores selados e invólucros resistentes à corrosão.

O que faz com que uma mini unidade de energia aqueça?

O superaquecimento é mais frequentemente causado por um reservatório subdimensionado em relação ao ciclo de trabalho, um filtro parcialmente entupido forçando o fluido através da válvula de alívio repetidamente ou operação em um ambiente mais quente do que a unidade foi classificada.

As miniunidades hidráulicas requerem treinamento especial para operar?

A operação básica é simples, mas o pessoal deve ser treinado em procedimentos seguros de despressurização, manuseio de fluidos e etapas de bloqueio antes de realizar qualquer manutenção, de acordo com o manual de operação do próprio equipamento.

Com que frequência o fluido hidráulico deve ser substituído?

Os intervalos de substituição variam de acordo com o tipo de fluido e as condições de operação, mas muitos programas de manutenção programam uma troca completa de fluido a cada 1.000 a 2.000 horas de operação, complementada por amostragem periódica para detectar contaminação precoce.
