Como dimensionar uma unidade hidráulica?

Os princípios básicos do dimensionamento de uma unidade de energia hidráulica

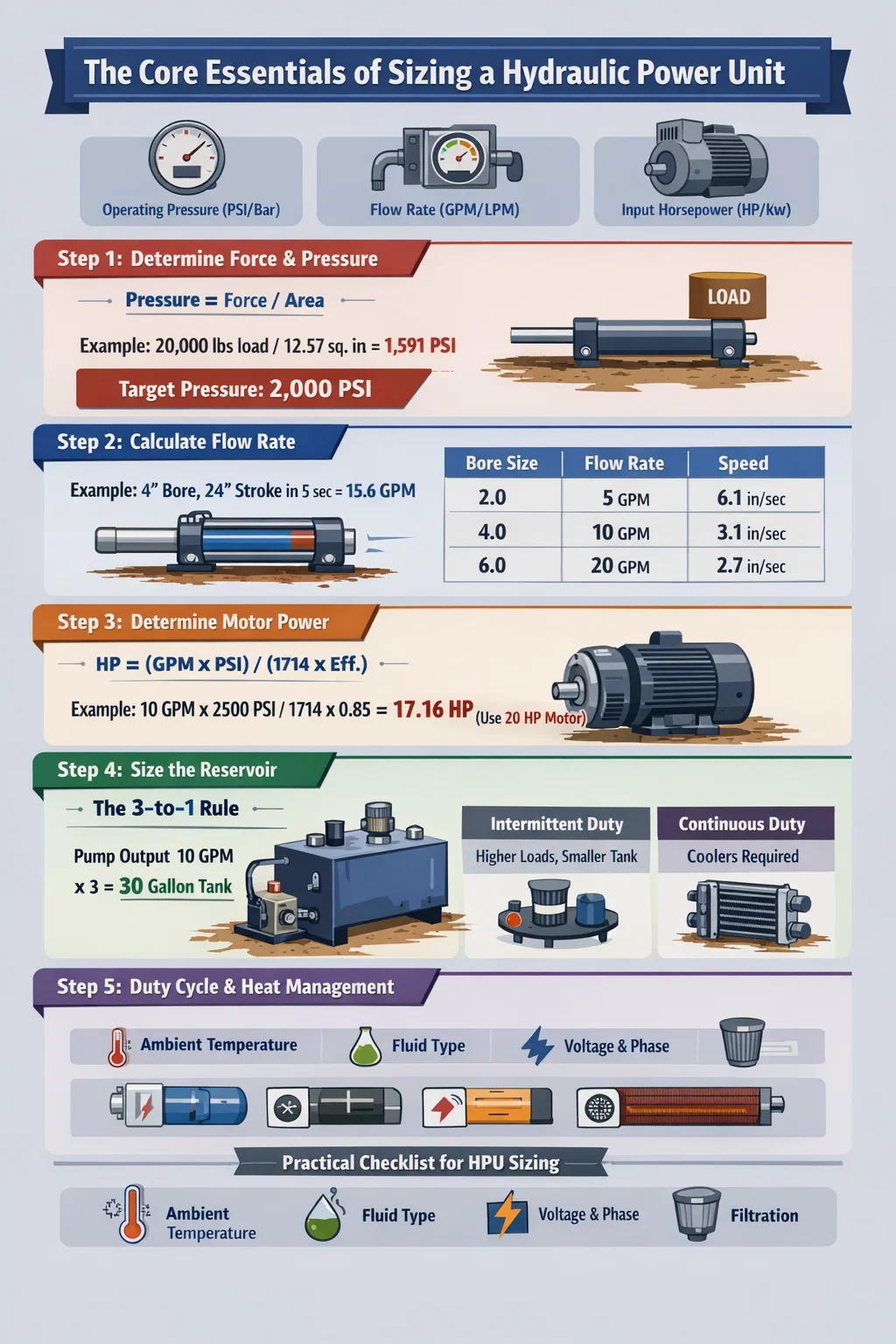

Para dimensionar corretamente um unidade de energia hidráulica (HPU), você deve primeiro definir os requisitos de saída mecânica de sua aplicação. O processo não consiste em escolher um motor genérico; é uma sequência precisa de determinação da força necessária, da velocidade de operação e das demandas de fluxo e pressão resultantes. A resposta fundamental está em três cálculos principais: Pressão operacional (PSI/Bar) , Taxa de fluxo (GPM/LPM) e Potência de entrada (HP/kW) .

Um incompatível unidade de energia hidráulica leva ao desperdício extremo de energia e à geração de calor (se for superdimensionado) ou à falha na conclusão da tarefa mecânica (se for subdimensionado). O objetivo é equilibrar o desempenho da bomba hidráulica, a capacidade do reservatório e a potência do motor elétrico ou motor.

Etapa 1: Determinação dos requisitos de força e pressão

A pressão gerada pelo unidade de energia hidráulica é um resultado direto da resistência da carga. Você não escolhe uma pressão arbitrariamente; você calcula com base na área de superfície do seu atuador (cilindro ou motor).

A fórmula da força do cilindro

Para calcular a pressão necessária, use a fórmula: Pressão = Força / Área . Por exemplo, se você precisar de um cilindro hidráulico para empurrar um Carga de 20.000 libras e você está usando um cilindro com um Furo de 4 polegadas (área = 12,57 pol. quadradas), a pressão necessária é de aproximadamente 1.591 PSI . Você normalmente deve adicionar um Margem de segurança de 10-20% para contabilizar o atrito e as perdas de linha, ou seja, seu unidade de energia hidráulica deveria ser capaz de pelo menos 2.000 PSI .

• Identifique a carga máxima que o sistema encontrará.
• Determine o tamanho do furo dos cilindros hidráulicos.
• Considere a força de “separação”, que geralmente é maior que a força de movimento.

Etapa 2: Calculando a vazão para a velocidade desejada

A vazão, medida em galões por minuto (GPM) ou litros por minuto (LPM), determina a rapidez com que sua máquina se move. O unidade de energia hidráulica deve mover um volume específico de óleo para dentro do cilindro para estendê-lo por um certo tempo.

Exemplo: Se esse mesmo Furo de 4 polegadas cylinder tem um Curso de 24 polegadas e deve se estender em 5 segundos , você deve primeiro calcular o volume. O volume é aproximadamente 1,3 galões . Para mover 1,3 galão em 5 segundos, o unidade de energia hidráulica precisa de uma bomba capaz de aproximadamente 15,6 milhas por minuto .

Etapa 3: cálculo da potência do motor elétrico

Depois de determinar a pressão e o fluxo, você pode calcular a potência de entrada necessária para o unidade de energia hidráulica . A regra prática padrão é a regra “1 HP para 1 GPM a 1.500 PSI”, mas um cálculo mais exato é necessário para eficiência.

Use a fórmula: HP = (GPM × PSI) / (1714 × Eficiência) . A maioria das bombas hidráulicas tem uma classificação de eficiência entre 0,85 e 0,90 . Se o seu sistema exigir 10 GPM a 2.500 PSI , o cálculo seria (10 × 2.500) / (1.714 × 0,85), resultando em um requisito de aproximadamente 17,16 CV . Neste caso, você selecionaria um padrão Motor de 20 HP para o seu unidade de energia hidráulica .

Etapa 4: Dimensionamento do Reservatório Hidráulico (Tanque de Óleo)

O reservatório é um componente crítico do unidade de energia hidráulica isso muitas vezes é esquecido. Deve ser grande o suficiente para permitir a expansão térmica, o resfriamento e a sedimentação de contaminantes.

A regra 3 para 1

Em aplicações industriais padrão, o reservatório deve conter três vezes a saída GPM da bomba . Se o seu unidade de energia hidráulica utiliza um Bomba de 10 GPM , o tanque deve idealmente conter 30 galões de fluido. Isso garante que o óleo passe tempo suficiente “em repouso” para dissipar o calor antes de ser sugado de volta para a bomba.

No entanto, se o espaço for limitado ou o ciclo de trabalho for intermitente, você poderá usar um Proporção de 1 para 1 ou 2 para 1 , desde que você adicione um refrigerador de óleo para gerenciar a temperatura. O calor excessivo é o principal assassino das vedações hidráulicas e da longevidade do fluido.

Etapa 5: Ciclo de trabalho e gerenciamento de calor

O ciclo de trabalho do seu unidade de energia hidráulica impacta dramaticamente seu design. Uma unidade que funciona durante 10 segundos a cada hora tem um tamanho diferente de uma que funciona continuamente no chão de fábrica.

• Dever Intermitente: Reservatórios menores e cargas mais altas do motor podem ser tolerados porque o sistema tem tempo para esfriar entre os ciclos.
• Dever Contínuo: Requer dimensionamento preciso dos trocadores de calor. Você deve calcular o carga térmica (cerca de 20-30% do HP de entrada) e garantir o unidade de energia hidráulica pode dissipar essa energia sem exceder 140°F (60°C) .

Lista de verificação prática para dimensionamento de HPU

Antes de finalizar a compra ou construção de um unidade de energia hidráulica , verifique os seguintes fatores ambientais e mecânicos:

1. Temperatura ambiente: O frio extremo requer aquecedores; o calor extremo requer refrigeradores maiores.
2. Tipo de fluido: A viscosidade afeta a eficiência da bomba e o torque de partida do motor.
3. Tensão e Fase: Certifique-se de que o motor elétrico do unidade de energia hidráulica corresponde à fonte de alimentação da sua instalação (por exemplo, 230 V monofásico vs. 460 V trifásico).
4. Filtragem: Dimensione os filtros com base no componente mais sensível (geralmente as válvulas).

Seguindo rigorosamente essas etapas de cálculo, você garante que seu unidade de energia hidráulica fornece serviço confiável e eficiente durante toda a sua vida útil, sem custos desnecessários de energia ou falhas mecânicas.
